Narva 5000 Watt

[vor]

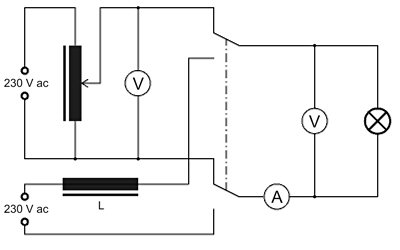

Um die Lampe einmal unter Nennbedingungen zu betreiben habe ich mir folgende Schaltung gebaut.

Der Glühfaden wird erst mit dem Regeltrafo auf Betriebstemperatur gebracht bevor auf die 230 V Netzspannung umgeschaltet wird. Die Umschaltung erfolgt über Lastschütze. Die zusätzliche Drossel reduziert die Netzspannung etwas da die Lampe nur für 220 V ausgelegt ist.
Die Spannung am Regeltrafo habe ich mit dem Tektronix Multimeter gemessen. Die Spannung an der Lampe habe ich mit dem Voltkraft Multimeter und den Strom mit dem Zangenamperemeter gemessen.

Zuerst habe ich Drossel 2 mit 34 mH verwendet. Mit dem Regeltrafo wurde die Spannung soweit erhöht das ein Strom von 18 A floß, anschließend wurde auf Netzspannung umgeschaltet. Die Spannung an der Lampe betrug 152 V bei einem Strom von 20,1 A. Die Lampe nimmt damit eine Leistung von 3055 Watt auf. Die Induktivität von Drossel 2 ist zu hoch.

Anschließend habe ich Drossel 3 mit 9,3 mH verwendet. Mit dem Regeltrafo wurde die Spannung soweit erhöht das ein Strom von 18 A floß, anschließend wurde auf Netzspannung umgeschaltet. Die Spannung an der Lampe betrug 210,5 V bei einem Strom von 24,6 A. Die Lampe nimmt damit eine Leistung von 5178 Watt auf.

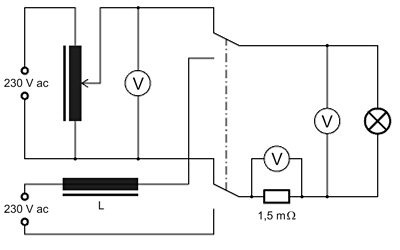

Damit es nicht zu Meßfehler durch eventuell von der Drossel verursachten Verzerrungen kommt habe ich die Messung mit meinem True RMS Multimeter wiederholt. Der Strom wurde diesmal nicht mit dem Zangenamperemeter gemessen sondern über einen Shuntwiderstand. Die Spannung am Shuntwiderstand wurde ebenfalls mit dem True RMS Multimeter gemessen.

Die Spannung an der Lampe betrug 212,7 V. Am Shuntwiderstand wurde eine Spannung von 34,7 mV gemessen, das entspricht einem Strom von 23,1 A. Die Lampe nimmt damit eine Leistung von 4913 Watt auf. Die Meßwerte entsprechen weitgehend der ersten Messung. Die Differenzen liegen im Rahmen der Meßgenauigkeit der verwendetetn Meßgeräte.

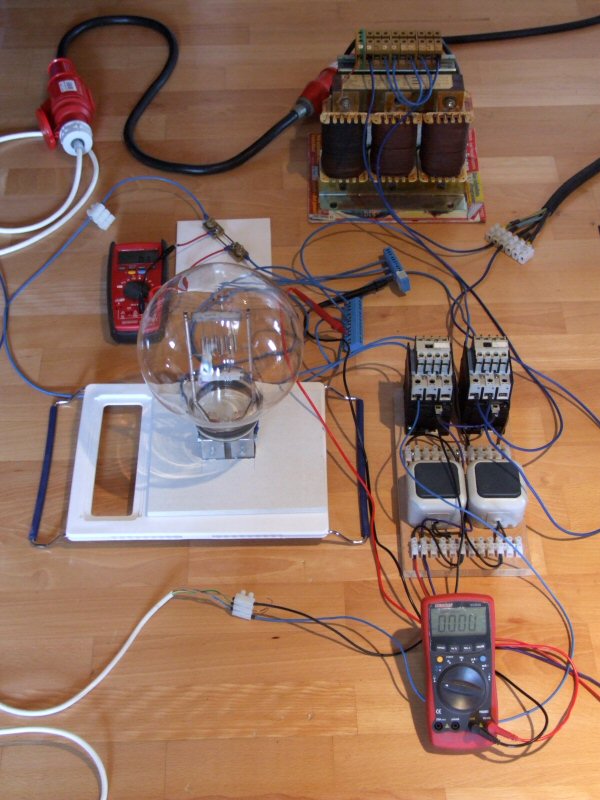

Das folgende Bild zeigt den Aufbau der Schaltung.

Vom heißen Glühfaden habe ich Fotos durch ein Schweißschild (Athermal 10 A1) aufgenommen.
