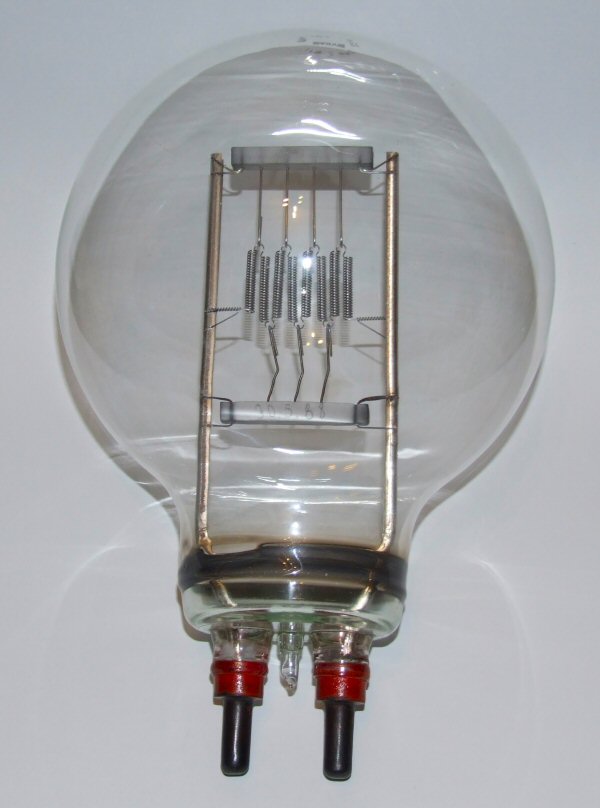

Dies ist eine alte Glühlampe für einen Theaterscheinwerfer. Sie wurde hergestellt vom VEB Narva -Rosa Luxemburg- Glühlampenwerk Plauen.
Hersteller | VEB Narva |
Typ | LWB7 |
Leistung | 5000 Watt |
Spannung | 220 V |
Länge | 300 mm |
Durchmesser | 200 mm |

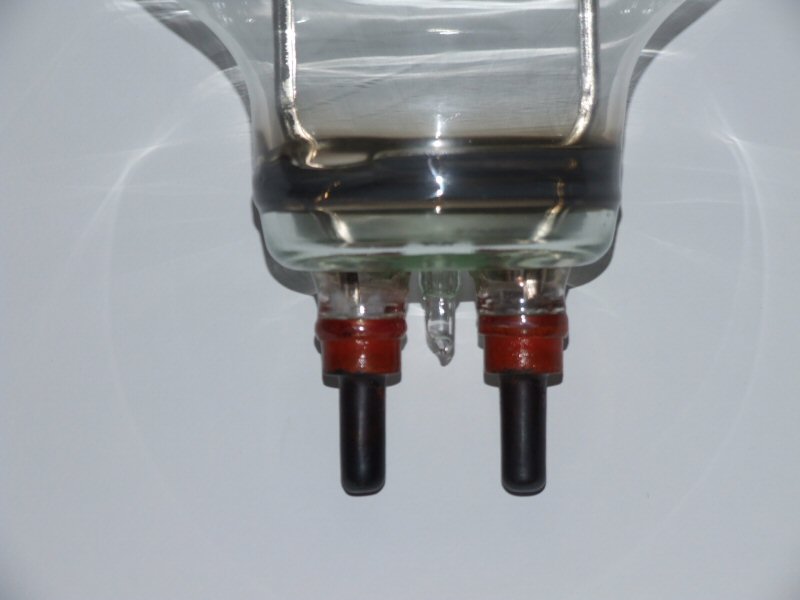

Stiftsockeldurchmesser | 11 mm |
Der Durchmesser und der Abstand der beiden Kontaktstifte entsprechen dem G38 Sockel wie er z.B. bei großen HMI Lampen (1200 W, 2500 W und 4000 W) verwendet wird.

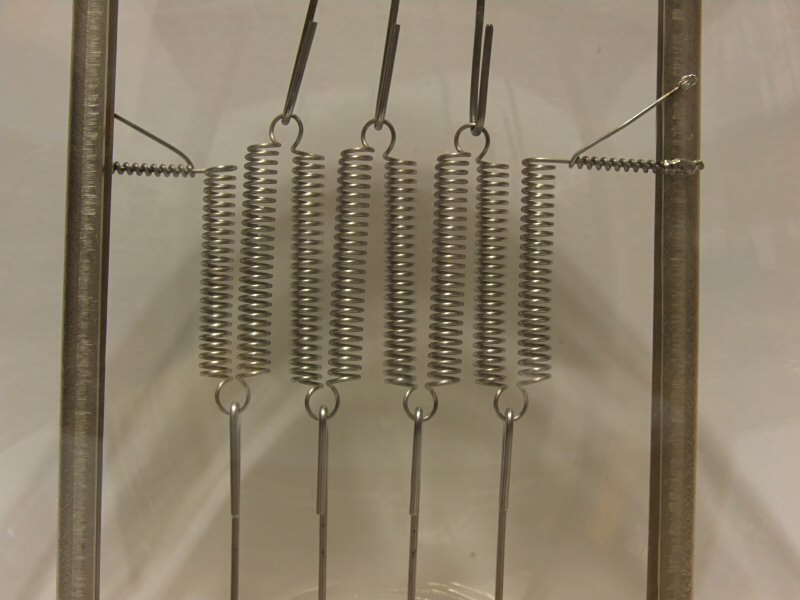

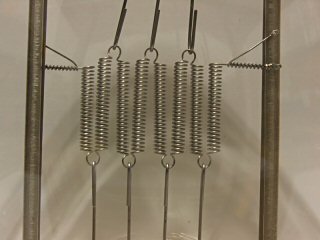

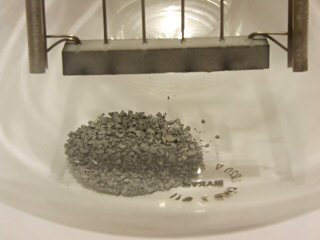

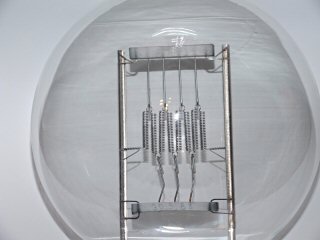

Die Lampe enthält ein Granulat um den Glaskolben reinigen zu können. Die Drahthalterung ist mit dem Datum 30.5.1988 beschriftet.
Aus der Leistung und der Spannung wurde der Widerstand und der Strom berechnet.
Widerstand | 9,68 Ohm |
Strom | 22,73 A |
Für den Betrieb der Lampe habe ich aus zwei Alublöcken eine provisorische Halterung gebaut.
Um die Glühlampe auszuprobieren habe ich sie mit meinem Regeltrafo betrieben. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

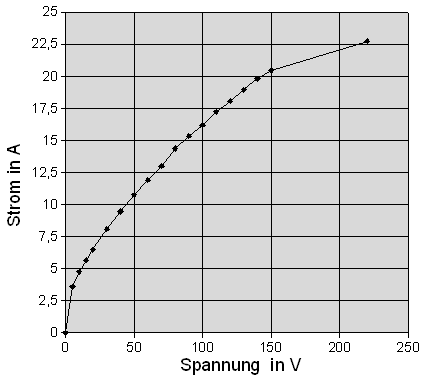

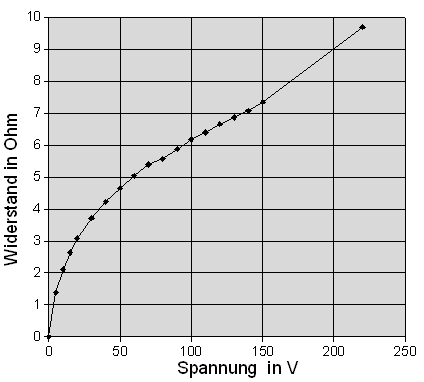

Im kalten Zustand ist der Widerstand des Wolframdrahtes deutlich niedriger. Gemessen wurde nur bis 150 V, der Wert bei 220 V wurde berechnet. Bei 5 V betrug der Strom am Anfang 4 A, d.h. der kalte Draht hat einen Widerstand von 1,25 Ohm. Würde man die kalte Lampe direkt an 230 V anschließen beträgt der Einschaltstrom theoretisch 184 A. Das würde keine Sicherung mitmachen. Schon aus diesem Grund muß die Lampe langsam hochgefahren werden.

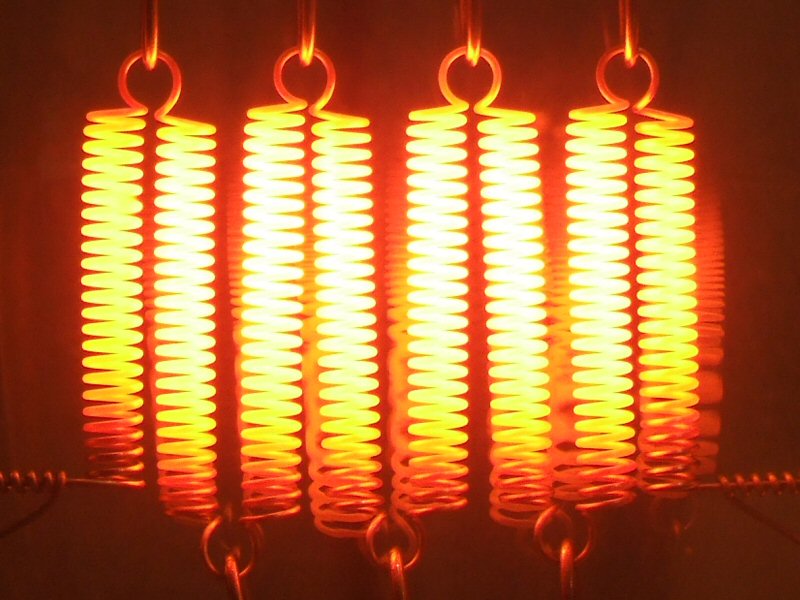

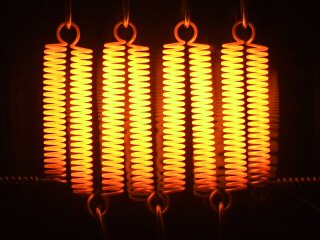

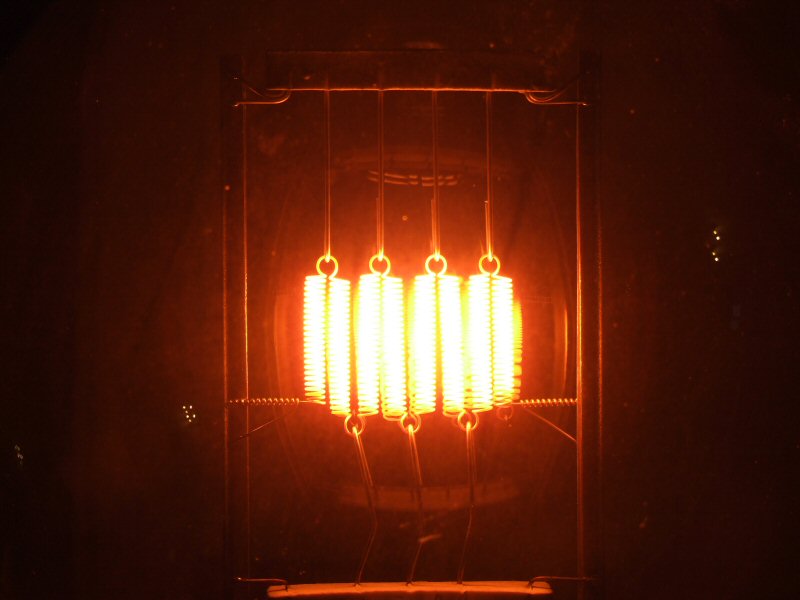

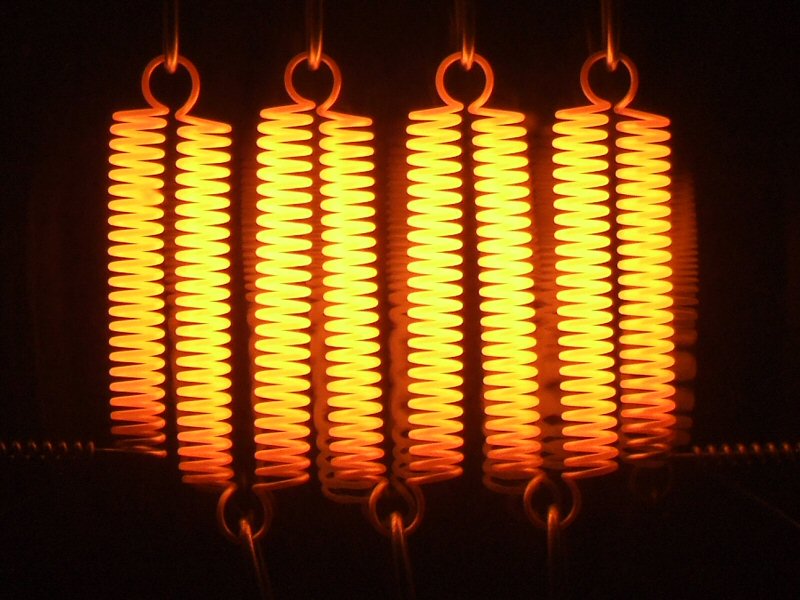

Zum Schluß noch ein paar Bilder der glühenden Lampe.
