Philips 5000 Watt

 [vor]

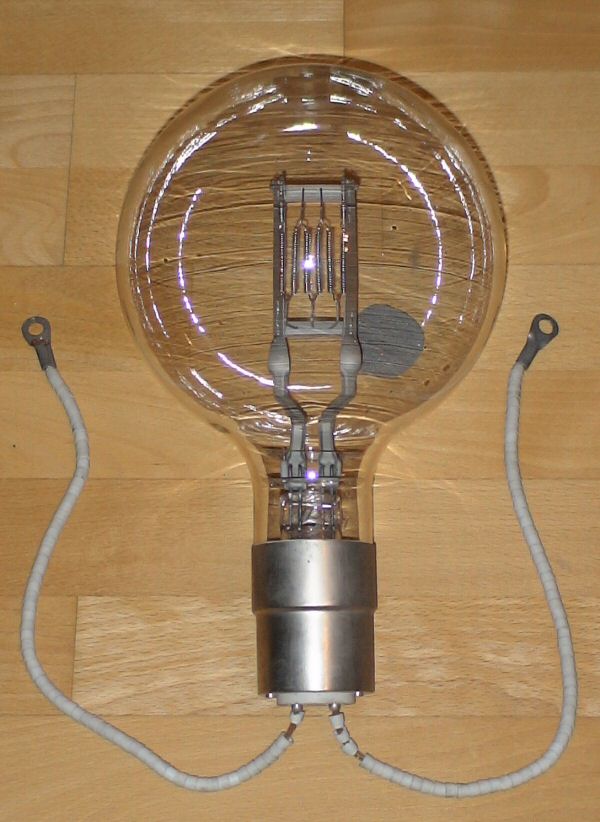

Dies ist eine alte Glühlampe für einen Theaterscheinwerfer.

Hersteller Philips
Typ G2 Ka Filmstudiolampe typ. 6040 K
Philips A 67
Leistung 5000 Watt
Spannung 125 V
Länge 330 mm
Durchmesser 200 mm
Sockeldurchmesser 59 mm

Zu der Lampe gibt es auf einem Anhänger zwei Warnhinweise.

  • Vor Verwendung der Lampe soll man sich davon vergewissern dass es kein Wolframpulver auf dem Glimmer, der Quetschung oder der Spirale gibt.
  • Zu beachten ist noch das die für diese Lampe angegebene Lebensdauer nur dann verbindlich ist, wenn sie langsam angefahren wird.

    • Aus der Leistung und der Spannung wurde der Widerstand und der Strom berechnet.

    Widerstand 3,125 Ohm
    Strom 40 A

    Um die Glühlampe auszuprobieren habe ich sie mit meinem Regeltrafo betrieben. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

    Im kalten Zustand ist der Widerstand des Wolframdrahtes deutlich niedriger. Gemessen wurde nur bis 30 V, der Wert bei 125 V wurde berechnet.

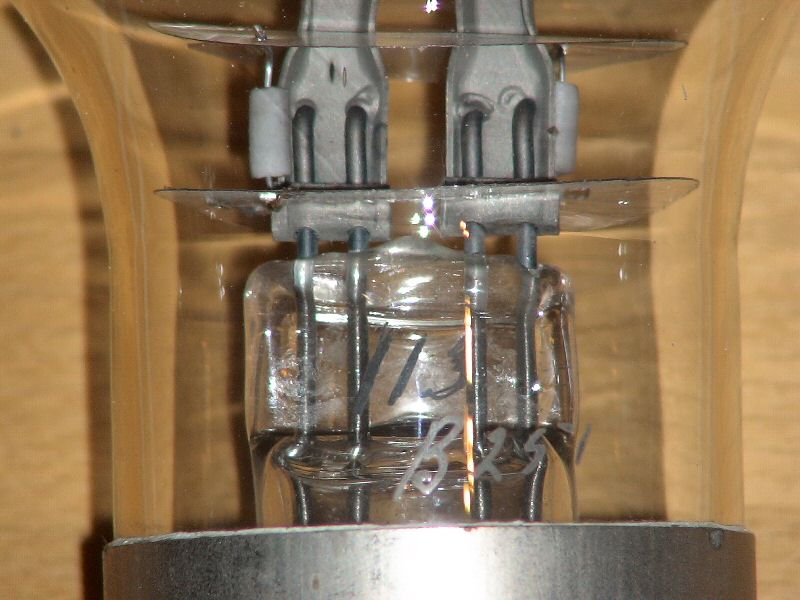

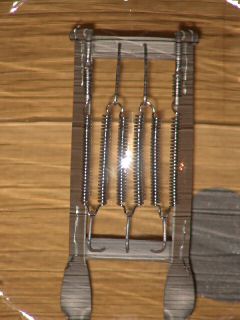

    Die Glühwendel liegt in einer Ebene. Rechts unten im Bild ist das Wolframpulver zu erkennen, es dient dazu den Glaskolben bei einer Schwärzung zu reinigen.

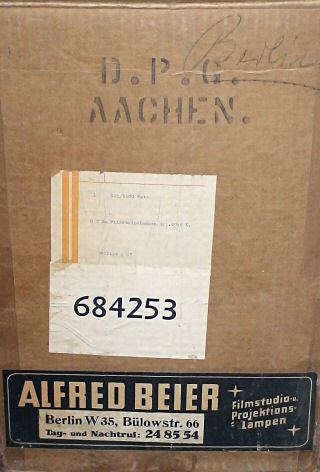

    Die Lampe war noch im Originalkarton verpackt.

    Wie bei meiner 3000 Watt Lampe habe ich sie an den 220/135 V Trafo angeschlossen.

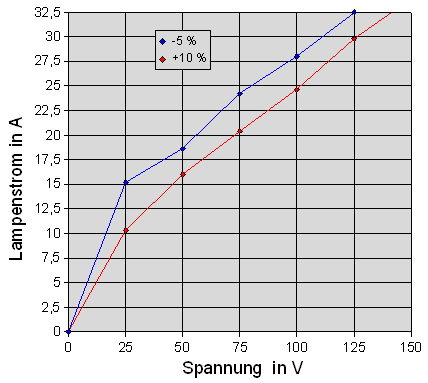

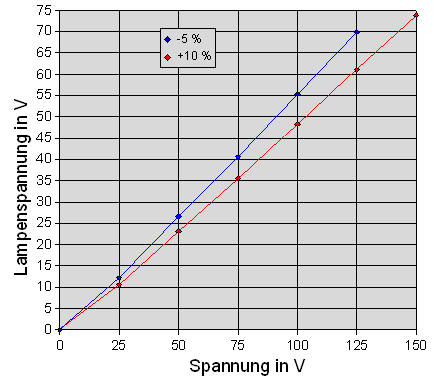

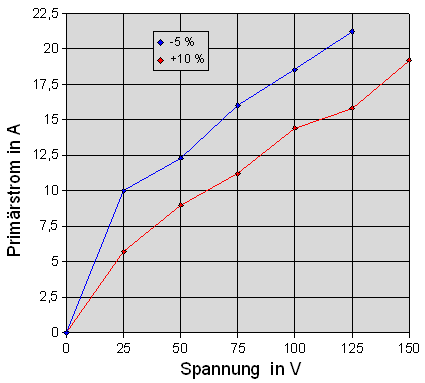

    Gemessen wurde jeweils mit der Anzapfung bei -5 % und bei +10 %.

    Mit der +10 % Anzapfung erhält man mit 2500 Watt die größte Leistung an der Lampe.

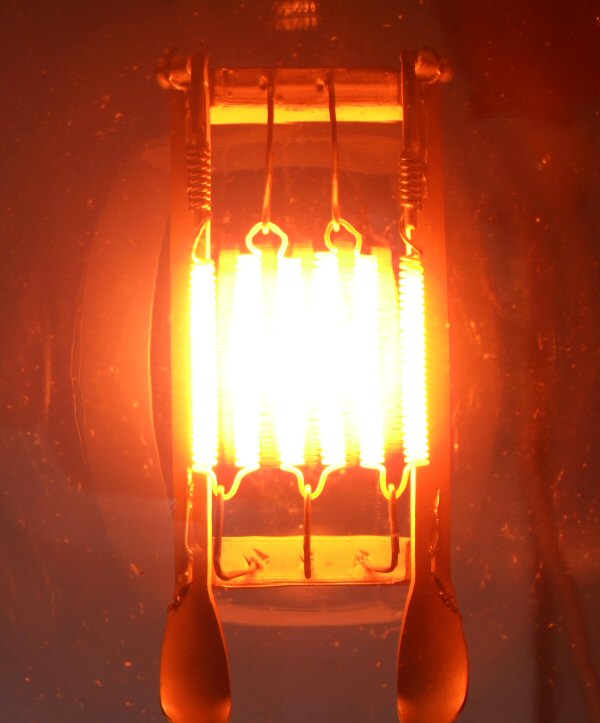

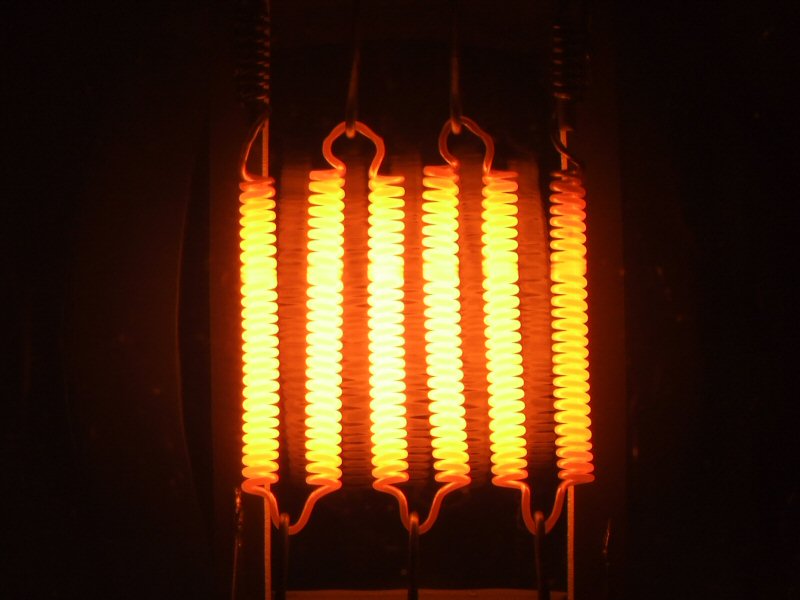

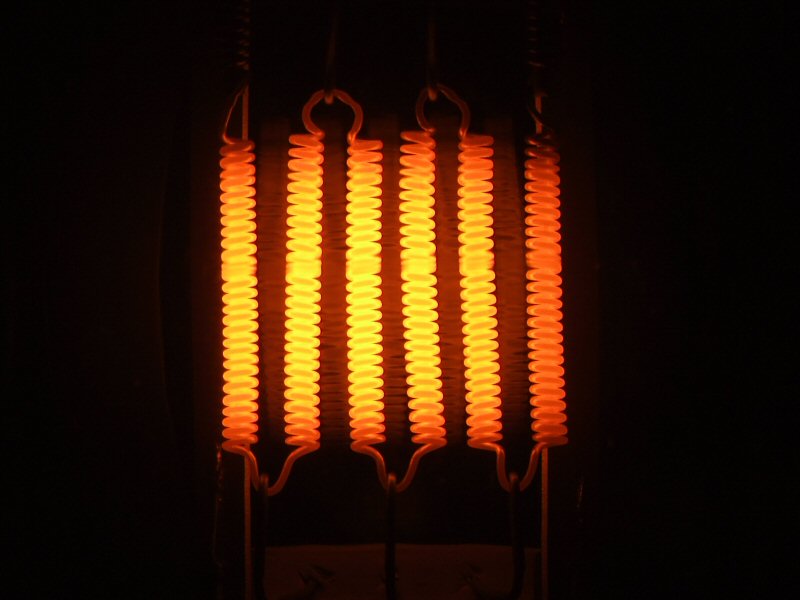

    Zum Schluß noch ein paar Bilder der glühenden Lampe.

    Diese Lampe ist nicht mehr in meinem Besitz, ich habe sie gegen die Lampe von Narva getauscht.
