Osram 3000 Watt

 [vor]

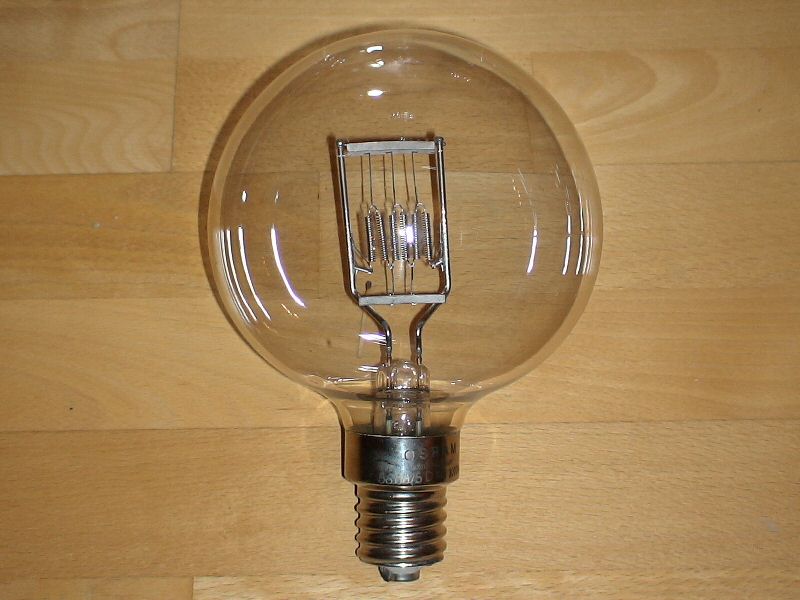

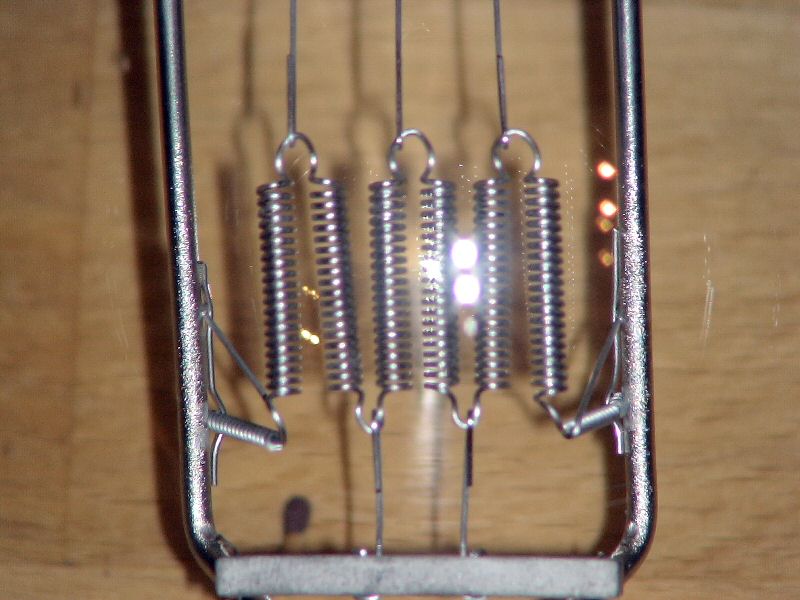

Dies ist eine alte Glühlampe für einen Theaterscheinwerfer.

Hersteller Osram
Typ 56.6875 D
Leistung 3000 Watt
Spannung 110 V
Länge 230 mm
Durchmesser 160 mm
Sockel E40

Aus der Leistung und der Spannung wurde der Widerstand und der Strom berechnet.

Widerstand 4,03 Ohm
Strom 27,3 A

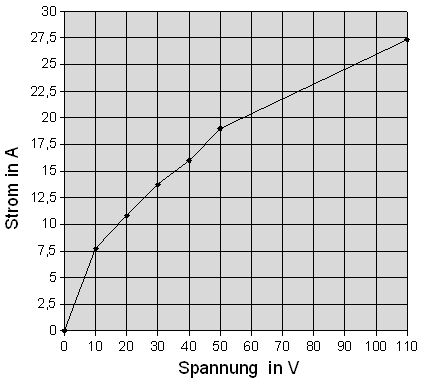

Um die Glühlampe auszuprobieren habe ich sie mit meinem Regeltrafo betrieben. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

Im kalten Zustand ist der Widerstand des Wolframdrahtes deutlich niedriger. Gemessen wurde nur bis 50 V, der Wert bei 110 V wurde berechnet.

Zum Betrieb dieser Lampe habe ich mir einen 110 V Trafo angeschafft. Dachte ich jedenfalls, leider war das Typenschild an dieser Stelle leicht beschädigt und der Trafo entpuppte sich als 220/135 V Trafo. Der Trafo hat 1820 VA, das ist noch etwas von 3000 Watt entfernt. Die Primärwicklung hat zusätzlich Anzapfungen für -5%, +5% und +10%, dadurch ist es möglich die Ausgangsspannung etwas zu reduzieren.

Bei einer Primärspannung von 220,0 V habe ich den Trafo getestet und die Sekundärspannung bei den verschiedenen Anzapfungen gemessen.

Anzapfung Sekundärspannung
-5 % 144,4 V
0 % 137,0 V
+5 % 130,5 V
+10 % 124,5 V

Mit meinem Regeltrafo und der Anzapfung bei +10 % habe ich die Lampe getestet.

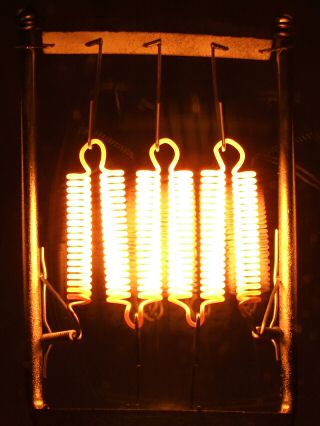

Die nächsten beiden Bilder zeigen die Lampe in Betrieb bei geringer Spannung.
