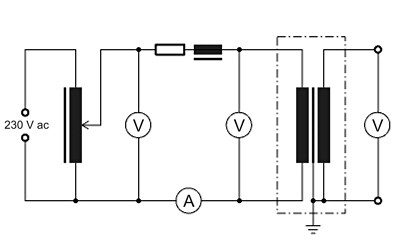

In diesem Beispiel habe ich die 24 mH Drossel mit dem 24 Ohm Lastwiderstand als Strombegrenzung kombiniert.

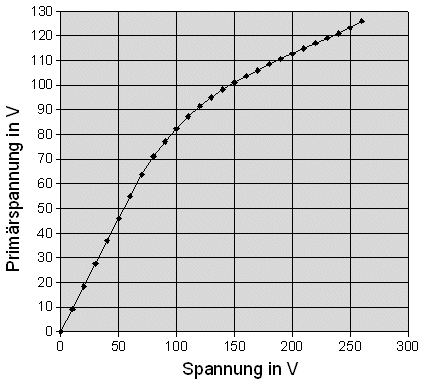

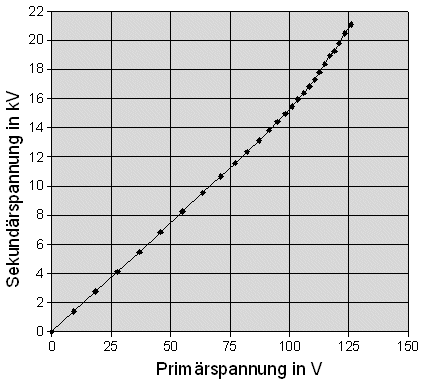

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen. Die Messung erfolgte in zwei Durchgängen.

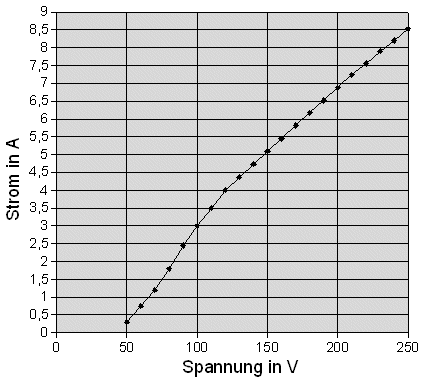

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).
Ab 120 V zündet ein kontinuierlicher Lichtbogen.
.
|
