Meßwandler 1

[vor]

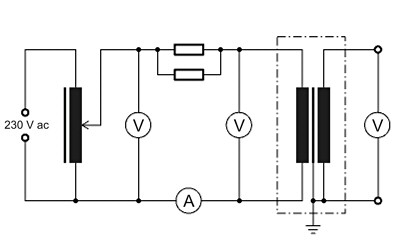

In diesem Beispiel habe ich die beiden Lastwiderstände (Tauchsieder1, Tauchsieder2) parallel geschaltet. Das ergibt einen Widerstand von 12,4 Ohm.

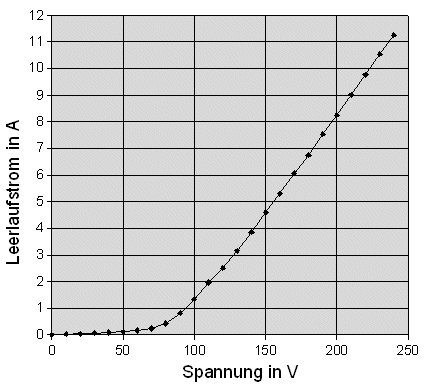

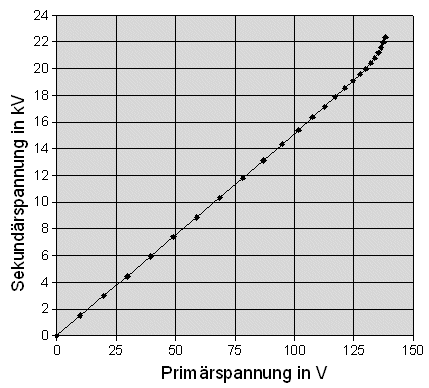

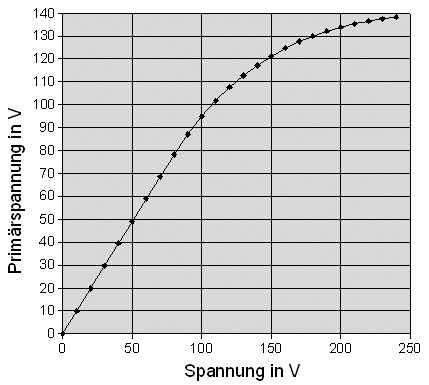

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen. Die Messung erfolgte in zwei Durchgängen.

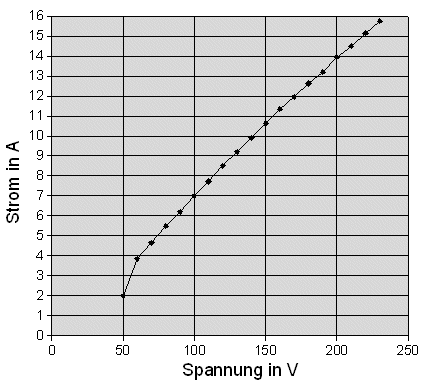

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).

Ab 60 V zündet ein kontinuierlicher Lichtbogen.
