In diesem Beispiel habe ich die 24 mH Drossel als Strombegrenzung verwendet.

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen. Die Messung erfolgte in zwei Durchgängen.

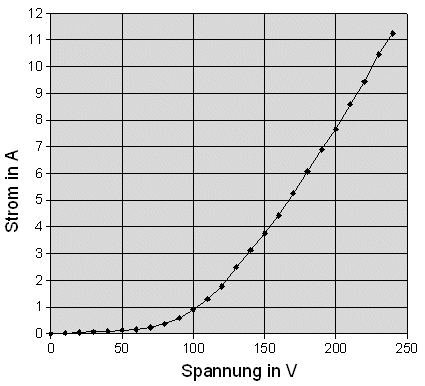

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).

Eine Jakobsleiter bei 15,5 A Primärstrom sieht schon ganz nett aus. Ein größere Leistung war wegen der 16 A Haussicherung leider nicht möglich.
