Meßwandler 1

[vor]

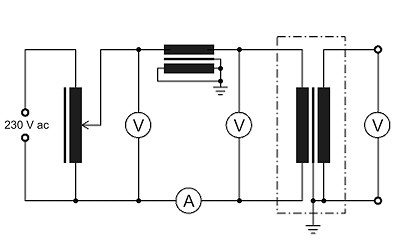

Als Strombegrenzung kann man auch eine Drosselspule verwenden. Dafür bietet sich z.B. ein Mikrowellentrafo an. Die Sekundärwicklung des MOTīs ist dabei kurzgeschlossen.

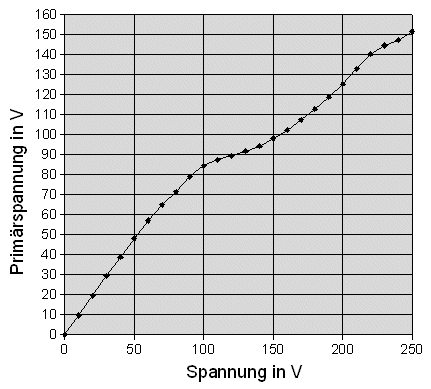

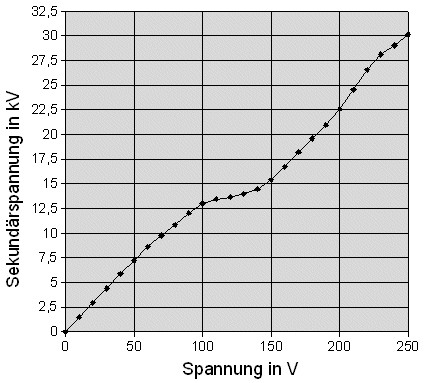

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen. Die Messung erfolgte in zwei Durchgängen.

.
