Kaltkathodenröhren oder cold cathode fluorescent lamps (CCFL) werden unter anderem in Flachbildschirmen zur
Hintergrundbeleuchtung eingesetzt. Sie zeichnen sich durch eine hohe Lichtstärke und eine lange Lebenszeit aus. Da sie keine
geheizten Elektroden besitzen gehören sie eher zu den Neonröhren als zu den klassischen
Leuchtstoffröhren.
Die Elektroden sind aus Nickel da Nickel eine geringe Austrittsarbeit von
5,15 eV hat.
Diese Röhre ist U förmig und hat einen Durchmesser von 4,1 mm und eine Länge vn 84 cm. Zu dieser Röhre habe ich leider kein Datenblatt, eine ähnliche Röhre mit den gleichen Maßen hat folgende Parameter.
Zündspannung | 1800 Vrms |
Betriebsspannung | 1200 Vrms |
Lampenstrom | 8 mA |
Leistungsaufnahme | 9,6 Watt |
Leuchtdichte | 22000 cd/m2 |
Lichtstrom | 550 lm |
Die Kaltkathodenröhren gibt es in verschiedenen Durchmessern, neben 4,1 mm auch 3,0 mm, 2,6 mm, 2,0 mm und 1,8 mm. Je kleiner der Durchmesser desto höher ist die Zündspannung.

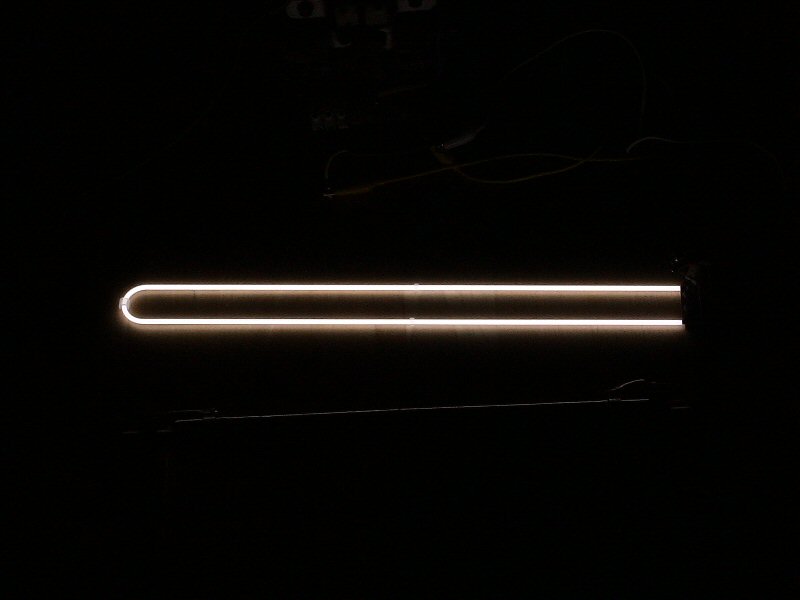

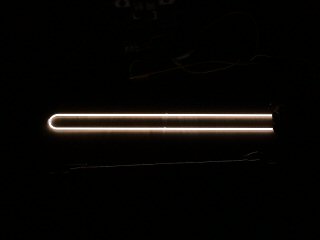

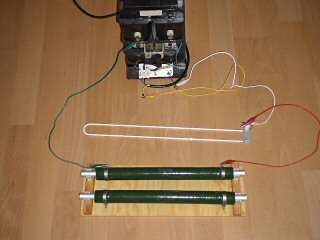

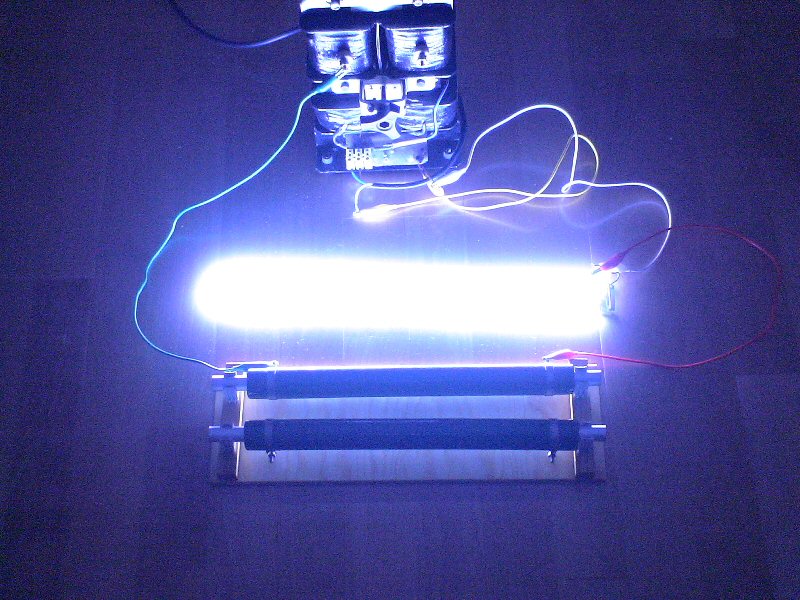

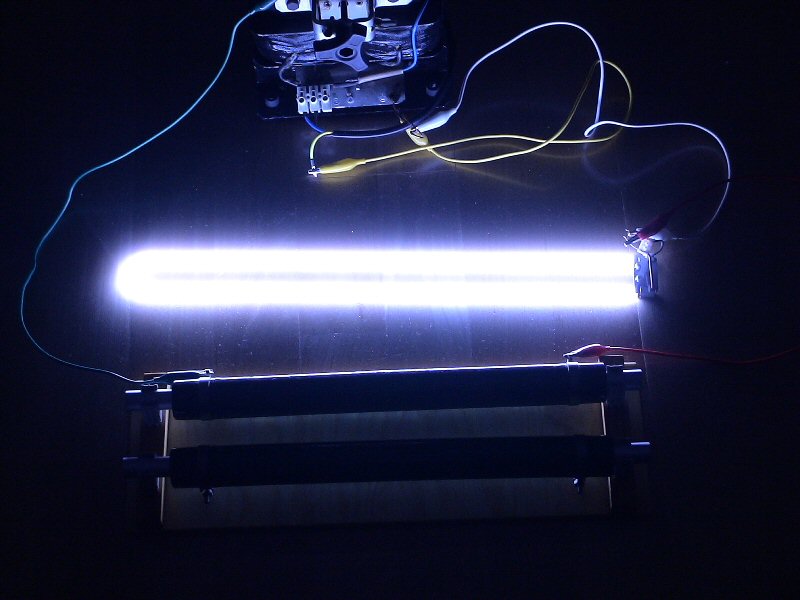

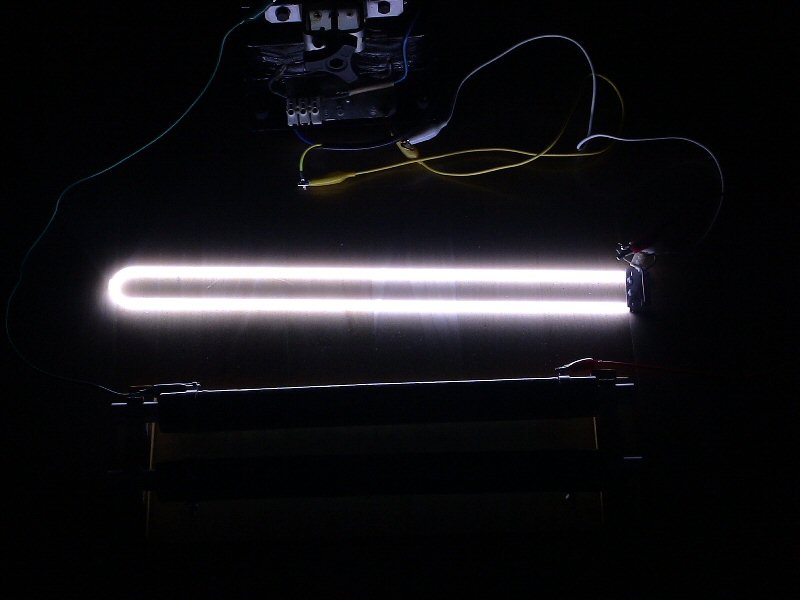

Betrieben habe ich die Röhre mit meinem 8 kV Neontrafo, allerdings wurde nur eine Sekundärwicklung (4 kV) verwendet. Zur Einstellung der Spannung diente ein Regeltrafo. Zur Strombegrenzung wurde ein 240 kOhm Widerstand verwendet. Bei den folgenden Bildern ist die Kaltkathodenröhre die einzigste Lichtquelle im Raum. Die Empfindlichkeit der Kamera habe ich Stufenweise reduziert.

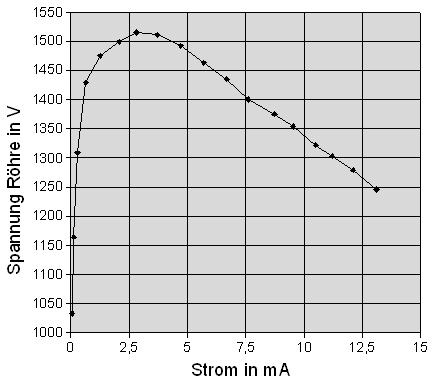

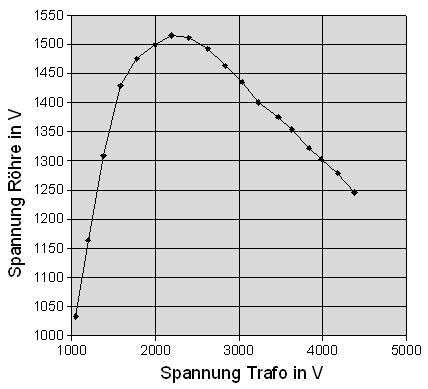

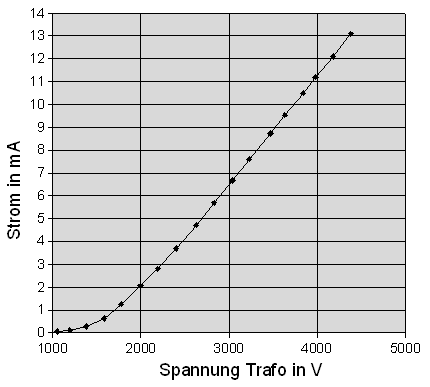

Im folgenden Versuch habe ich die Spannung langsam erhöht und den Spannungsabfall am Vorwiderstand gemessen. Bei ca. 1500 V hatte sich eine stabile Gasentladung gebildet hatte. Aus dem Spannungsabfall am Vorwiderstand wurde der Strom berechnet. Die Spannungen wurden mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen.
