5.10. 60 mm Funkenstrecke

[vor]

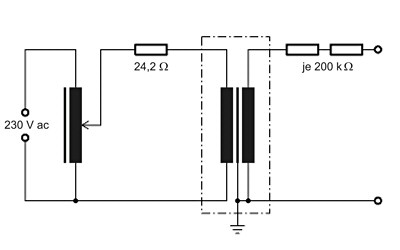

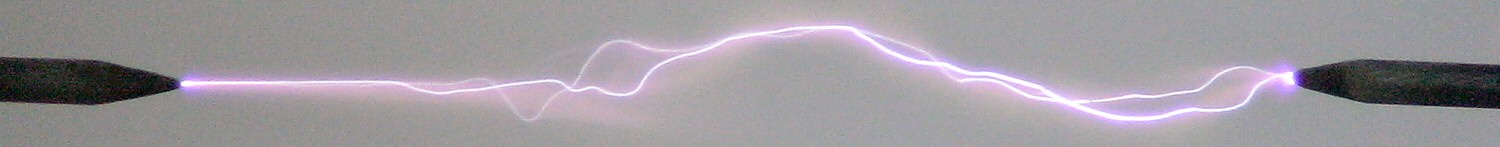

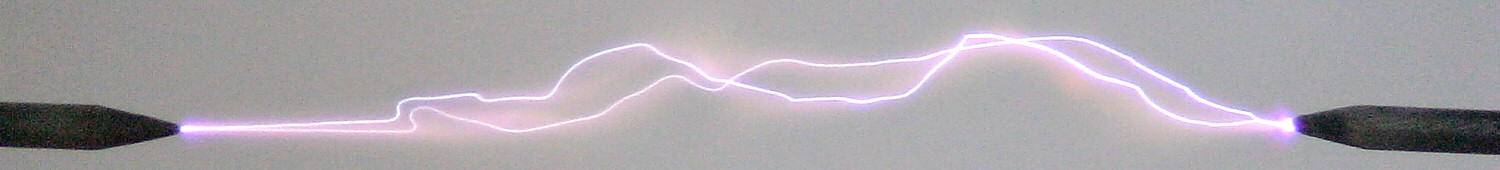

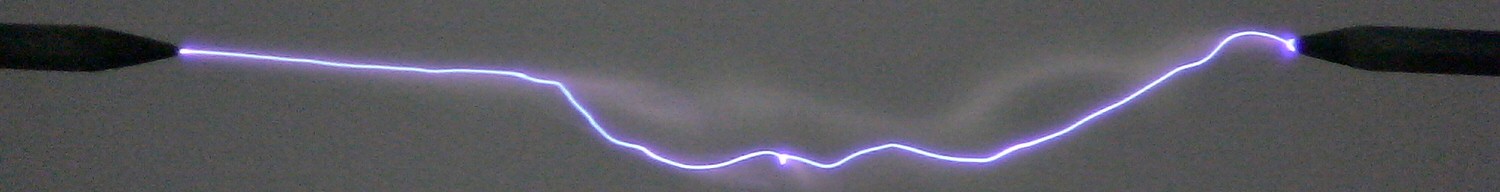

Die folgenden Bilder zeigen eine 60 mm Funkenstrecke die ich mit meinem Meßwandler 1 bei ca. 20 kV (mit Vorwiderstand) betrieben habe. Als Elektroden dienten angespitzte Wolfram WIG Stäbe mit 2,4 mm Durchmesser. Als zusätzliche sekundäre Strombegrenzung wurden zwei 200 kOhm Widerstände verwendet.

Durch den Widerstand entsteht eine Mischung aus Blitzen und Lichtbögen. Die maximale Schlagweite wird etwas verringert. Im Vergleich zum 20 MOhm Widerstand sind die Entladungen etwas rötlicher.
Bei einer Spannung von 20000 V fließt maximal ein Strom von 50 mA. Das ist nicht viel, bei dieser hohen Spannung ergibt sich daraus aber eine Verlustleistung von 1000 W bzw. 1 kW. Die verkraften die beiden 200 kOhm Widerstände problemlos, sie werden aber richtig heiß.

Die Bilder wurden mit dem Sony Camcorder DCR-HC 96 E im Fotomodus mit 2016*1512 Pixel aufgenommen.

Von den Entladungen habe ich auch ein paar Videos aufgenommen.

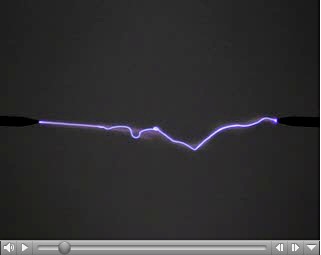

Download Film (320*240, 969 kB, mpeg1)

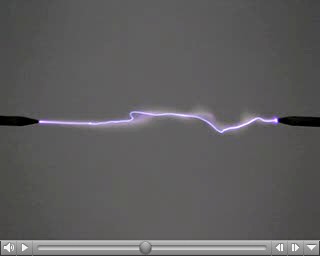

Download Film (320*240, 998 kB, mpeg1)
