[zurück] | 5.9. 35 mm Funkenstrecke |
[vor] |

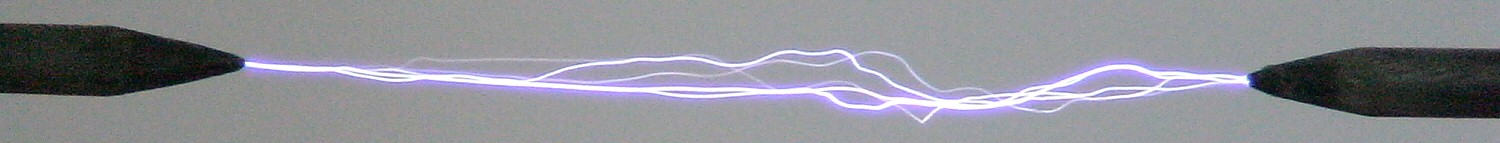

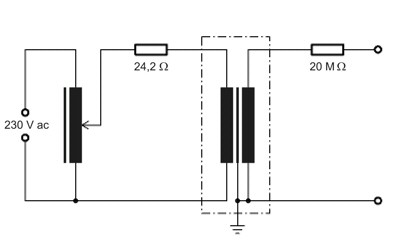

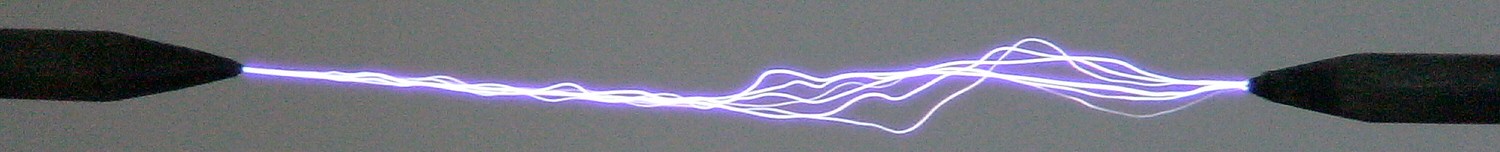

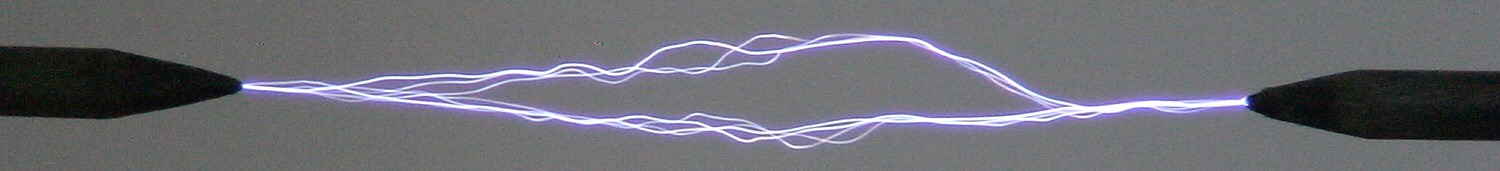

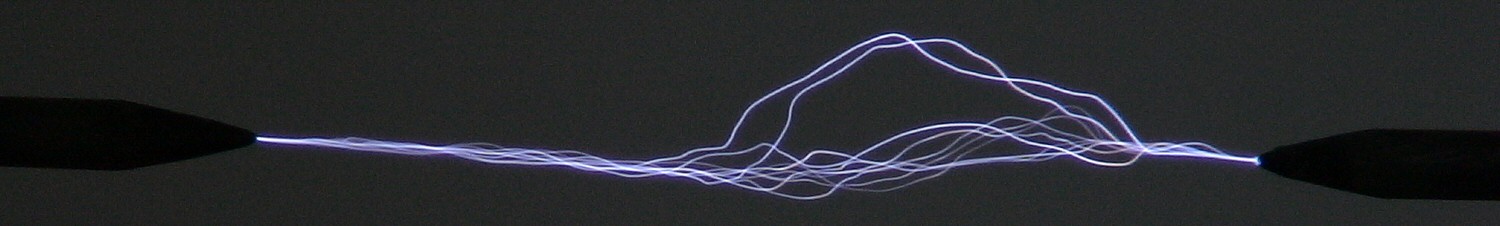

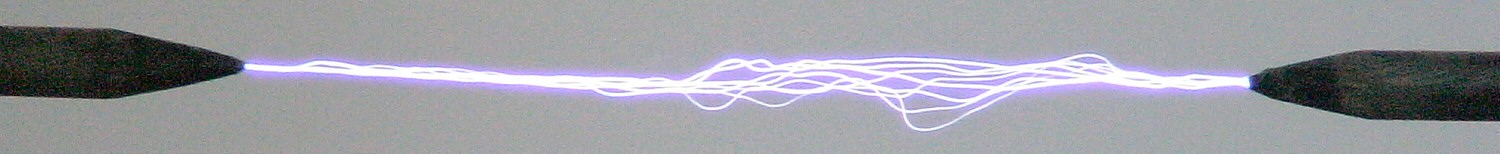

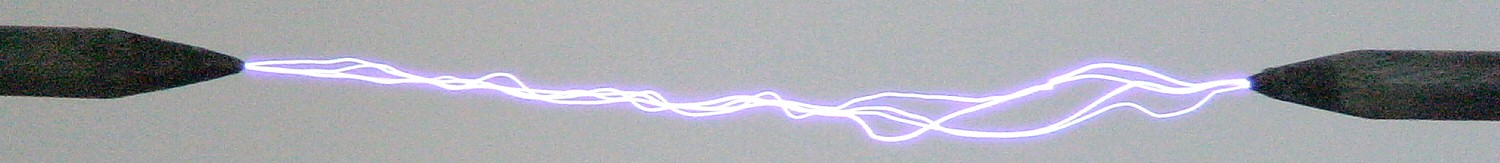

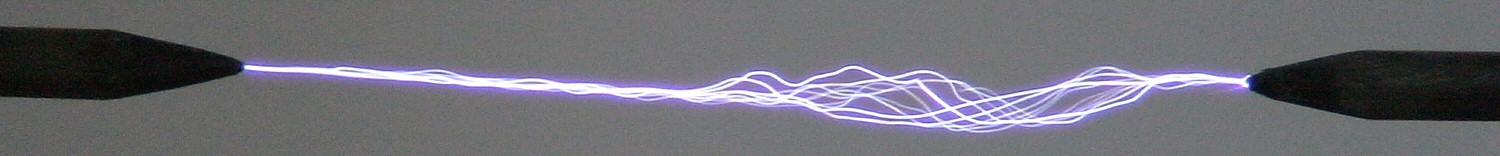

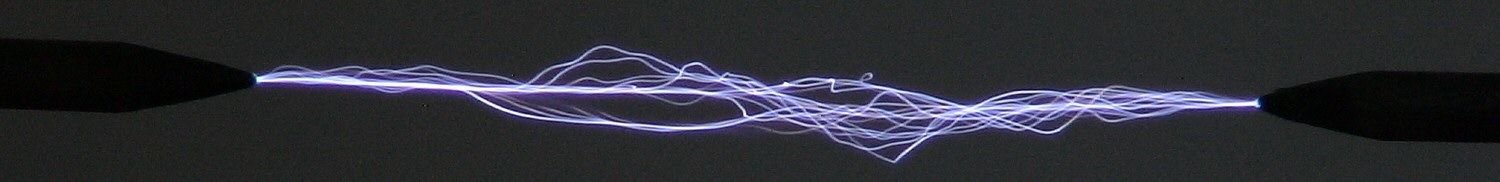

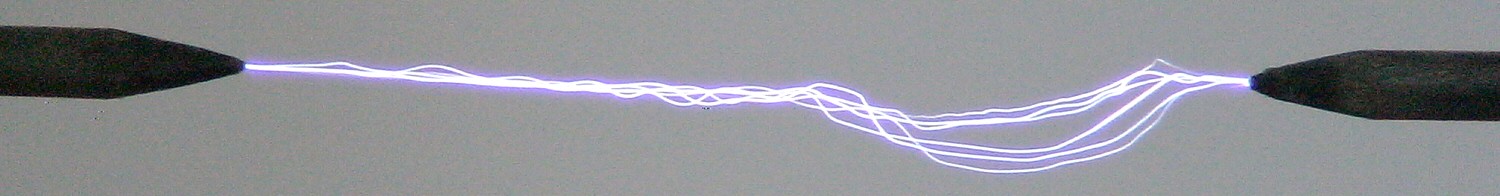

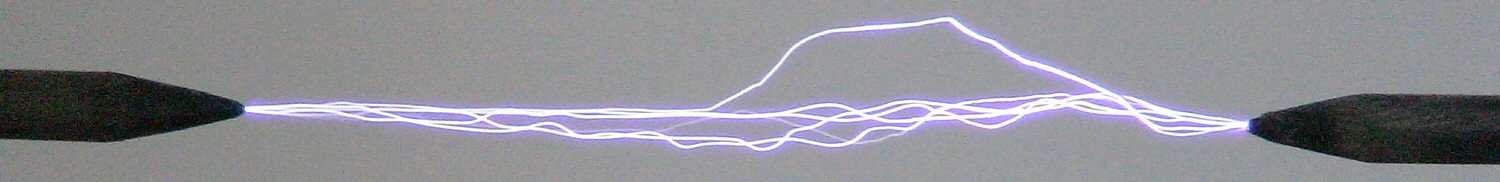

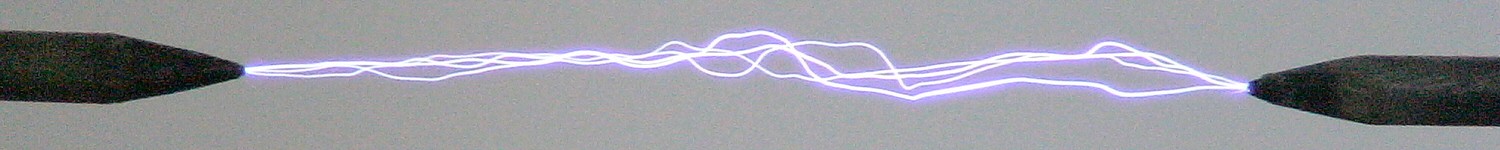

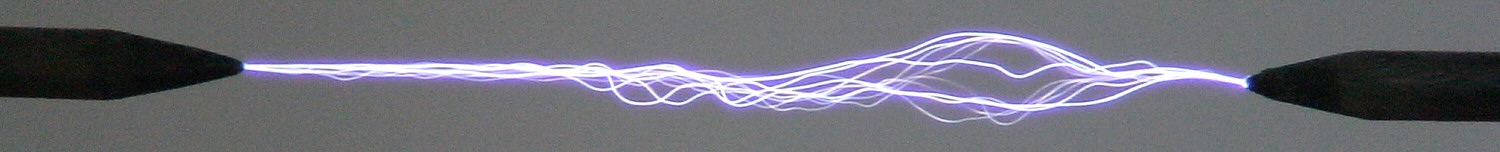

Die folgenden Bilder zeigen eine 35 mm Funkenstrecke die ich mit meinem Meßwandler 1 bei ca. 20 kV (mit Vorwiderstand) betrieben habe. Als Elektroden dienten angespitzte Wolfram WIG Stäbe mit 2,4 mm Durchmesser. Als zusätzliche sekundäre Strombegrenzung wurde ein 20 MOhm Widerstand verwendet.
Durch den hohen Widerstand wird die Ausbildung eines Lichtbogens verhindert und es entstehen dünne bläuliche Blitze. Die
maximale Schlagweite wird deutlich verringert.
Bei einer Spannung von 20000 V fließt maximal ein Strom von 1 mA. Das ist
sehr wenig, bei dieser hohen Spannung ergibt sich daraus aber eine Verlustleistung von 20 W. Die verkraftet der
20 MOhm Widerstand problemlos, er wird nicht einmal warm.
Die Bilder wurden mit dem Sony Camcorder DCR-HC 96 E im Fotomodus mit 2016*1512 Pixel aufgenommen.

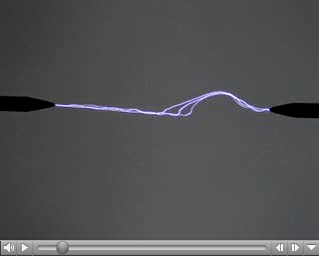

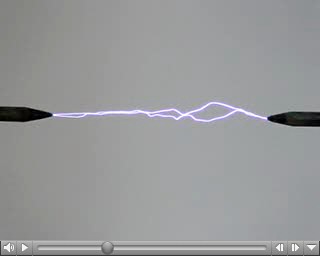

Von den Entladungen habe ich auch ein paar Videos aufgenommen.
Download Film (320*240, 777 kB, mpeg1)
Download Film (320*240, 1097 kB, mpeg1)
