Hochspannung

Mot Stack 1

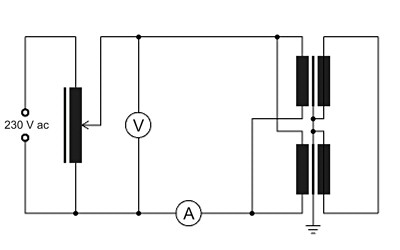

Zuerst habe ich zwei Mots (Mot 2 und Mot 5) antiparallel verbunden um die Spannung zu verdoppeln.

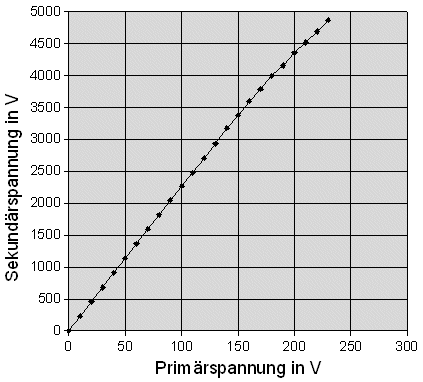

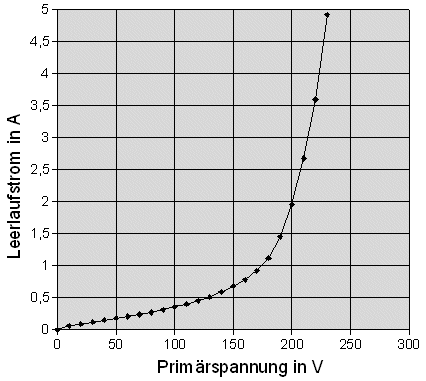

Um die Schaltung auszuprobieren habe ich zuerst die Leerlaufspannung und den Leerlauftrom mit meinem Regeltrafo gemessen. Die Primärspannung habe ich mit dem Tektronix Multimeter und die Sekundärspannung mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

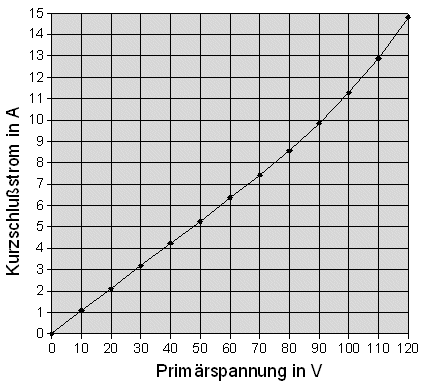

Nach dem Kurzschließen der Sekundärspulen habe ich noch den Kurzschlußstrom gemessen.
