Zylinder-Zylinder I

[vor]

In diesem Beispiel verbinden wir mehr als 2 Zylinder miteinander. Der Radius des senkrechten Zylinders beträgt R1 = 50.

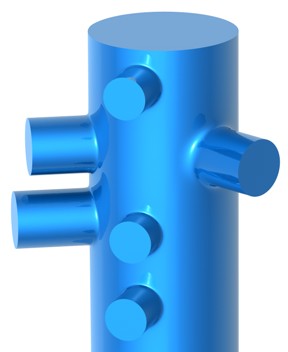

Abb. 10

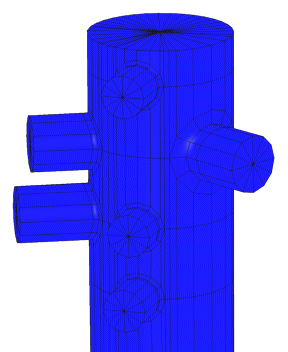

Abb. 11

Die beiden linken und der rechte waagerechte Zylinder haben einen Radius von R2 = 20, die 3 mittleren Zylinder haben einen Radius von R2 = 15. Beim rechten Zylinder ist der Übergang zum senkrechten Zylinder etwas weicher.
