3.1. Shastri´s Trefoil
|
[zurück] | 3.1. Shastri´s Trefoil |
[vor] | |
Der Shastri´s Trefoil [17] läßt sich auf folgende allgemeine Formel zurückführen.
|
x(t) = tp + ap-1tp-1 + ... + a1t |
8-87 |
|
|
y(t) = tq + bq-1tq-1 + ... + b1t |
8-88 |
|
|
z(t) = tr + cr-1tr-1 + ... + c1t |
8-89 |
Die Gleichungen enthalten keine Brüche mehr.
| x(t) = t3 - 3 t |
8-90 |
|
| y(t) = t4 - 4 t2 | 8-91 | |
| z(t) = t5 - 10 t | 8-92 |
Die Gleichungen schreiben wir jetzt so das wir sie direkt in das Cinema Formel-Spline kopieren können.
| x(t) = t*t*t - 3*t |
8-93 |
|
| y(t) = t*t*t*t - 4*t*t | 8-94 | |
| z(t) = t*t*t*t*t - 10*t | 8-95 |

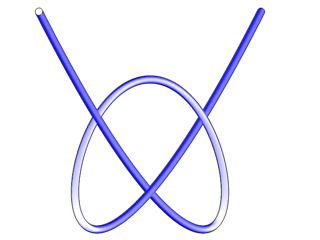

Der Knoten ist räumlich stark verzerrt, Abb. 36 zeigt daher nur die Draufsicht.
Abb. 36
|
