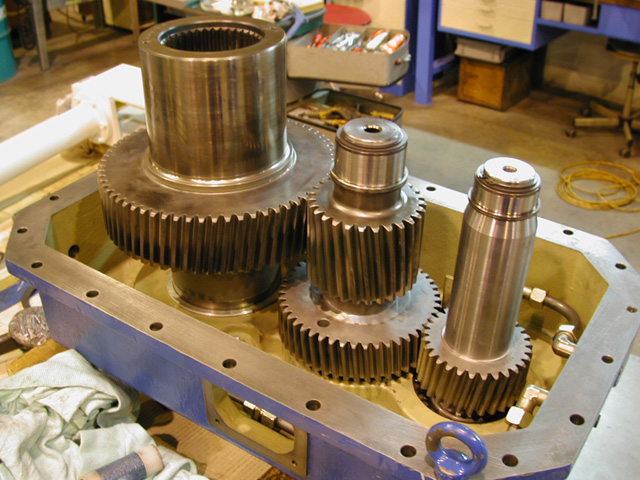

Wir bauen jetzt ein einfaches zweistufiges Stirnradgetriebe. Als grobe Vorlage dient uns das Foto eines Getriebes.

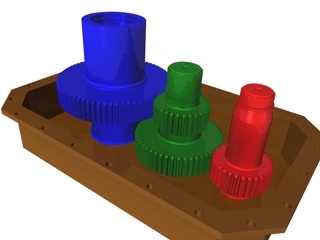

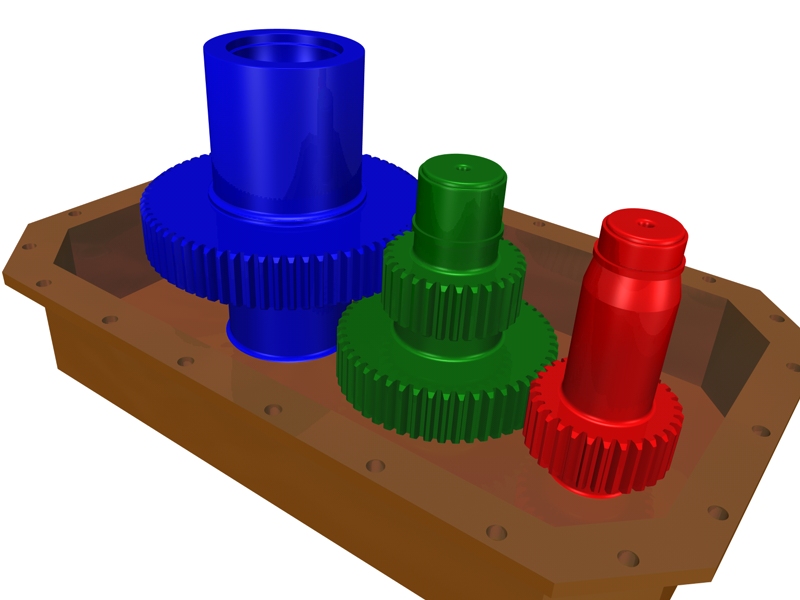

Für dieses Getriebe müssen wir 3 Zahnräder konstruieren. Zuerst legen wir die Übersetzung bzw. die Zähnezahl fest, Zahnrad 1 hat 70, Zahnrad 2 hat 50 und Zahnrad 3 hat 30 Zähne. Wir wählen als Modul m=3 und damit sind auch die Durchmesser der Zahnräder festgelegt.
Für die Zahnräder benutzen wir diesmal 4 Splines im Loft-NURBS um eine leichte Fase am Rand zu erzeugen. Die Achsen machen wir aus einem Lathe-NURBS.

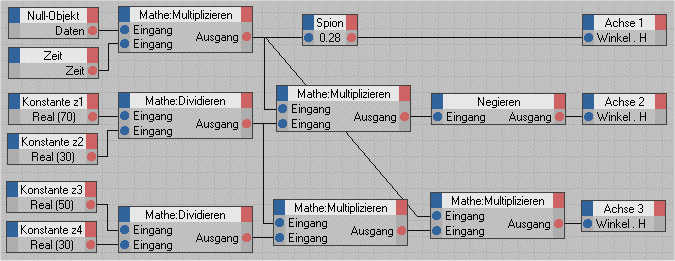

Die XPresso Expression für die Animation sieht dann so aus.
Download C4D Dateien (95 kB) stirnrad.zip
