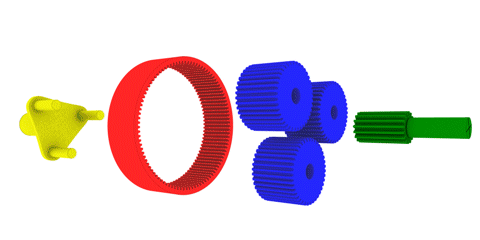

Ein Planetengetriebe besteht aus 4 Komponenten, dem Sonnenrad, dem Hohlrad, den Planetenrädern und dem Planetenträger.
Zu diesem Getriebe gibt es eine Gif-Animation (529 kB).
Daher kommt auch der Name Planetengetriebe, die Planetenräder umkreisen das Sonnenrad wie Planeten die Sonne. In unserem Fall benutzen wir das Planetengetriebe als Untersetzungsgetriebe, das Sonnenrad ist die Eingangswelle, der Planetenträger bildet die Ausgangswelle. Das Hohlrad ist starr und bewegt sich nicht mit.
Die Planetenräder sitzen drehbar auf dem Planetenträger, angetrieben werden sie vom Sonnenrad. Sie rollen auch gleichzeitig im Hohlrad ab.
Unser Beispiel ist das Getriebe eines Hubschraubers. Das Modul beträgt m=4.
Sonnenrad | Planetenrad | Hohlrad | |
d | 64 mm | 160 mm | 384 mm |
da | 72 mm | 168 mm | 376 mm |
df | 54 mm | 150 mm | 394 mm |
z | 16 | 40 | 98 |
Für die Berechnung des Planetengetriebes benötigen wir noch ein paar Parameter.
i | Übersetzungsverhältnis | ||
fnS | Drehfrequenz des Sonnenrades | ||
fnT | Drehfrequenz des Planetenträger | ||
fnP | Drehfrequenz der Planetenräder |
Diese Parameter lassen sich durch folgende Formeln verknüpfen.

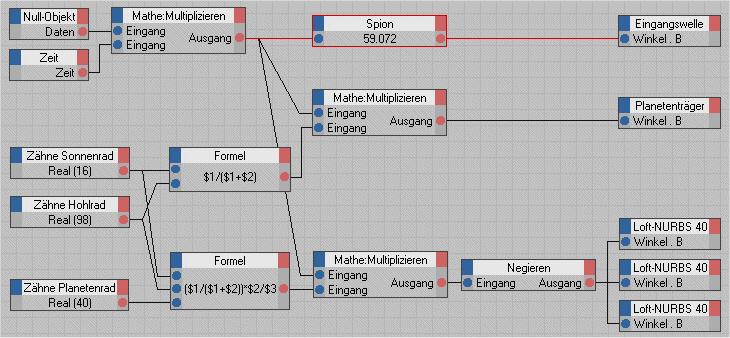

Die XPresso Expression für die Animation sieht dann so aus.
Download C4D Dateien (105 kB) planeten.zip
