Einen anderen Weg zur Erzeugung eines Multi Layer Chua Attraktors gehen J.A.K. Suykens und J. Vandewalle [29], sie kommen ohne trigonometrische Funktion aus.
An den Differenzialgleichungen (Gl. 5-98 bis 5-100) gibt es keine Änderung, die Funktion f(x) wird aber völlig anders definiert.
Die Funktion f(x) wird wie folgt berechnet. Der Verlauf der Funktion ist in Abb. 232 dargestellt.
 |
5-103 |
Die Konstanten m = [m0; m1;...m5] und c = [c1;c2;...c5] sind als Vektoren definiert.
| m = [0,9/7; -3/7; 3,5/7; -2,7/7; 4/7; -2,4/7] |
5-104 |
|
| c = [1; 2,15; 3,6; 6,2; 9] |
5-105 |
Die Werte der anderen Konstanten sind
|
alpha = 9,0 |
|
|
beta = 14,286 |

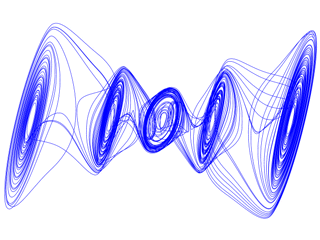

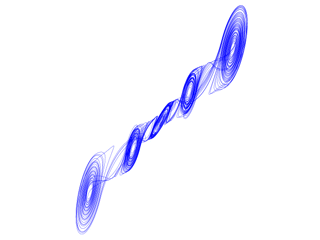

Abb. 229 zeigt die Draufsicht auf den Attraktor, Abb. 230 und 231 die beiden anderen Perspektiven.
Abb. 229
Abb. 230
Abb. 231
In Abb. 232 ist der Verlauf der Funktion f(x) dargestellt, sie zeigt 5 Perioden.
Abb. 232
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 7 und 8) kann auf der Download Seite runtergeladen werden.
|
