2.11. Multi Layer Chua I Attraktor
|
[zurück] | 2.11. Multi Layer Chua I Attraktor |
[vor] | |
Der Multi Layer Chua Attraktor [28] wurde von W. Tang, G. Zhong, G. Chen und K. Man beschrieben. Er stellt eine Erweiterung des Chua Attraktors aus dem ersten Teil des Tutorials dar.
| dx/dt = alpha [y - f(x)] |
5-98 |
|
| dy/dt = x - y + z |
5-99 |
|
| dz/dt = - beta y |
5-100 |
Die Funktion f(x) wird wie folgt berechnet. Der Verlauf der Funktion ist für c = 5 in Abb. 228 dargestellt.
 |
5-101 |
Die Konstante d ist abhängig von der Konstanten c.
 |
5-102 |
Die Werte der Konstanten sind
|
alpha = 10,814 |
|
|
beta = 14,0 |
|
|
a = 1,3 |
|
|
b = 0,11 |
Die Konstante c bestimmt die Ordnung des Attraktors. Die Ordnung ist n = c + 1. Die folgenden 4 Bilder zeigen die Draufsicht auf den Attraktor.

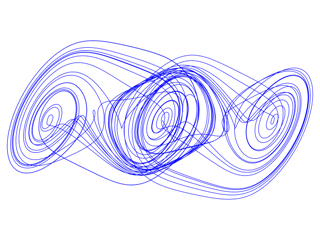

c = 2
Abb. 223

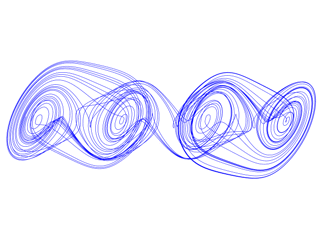

c = 3
Abb. 224

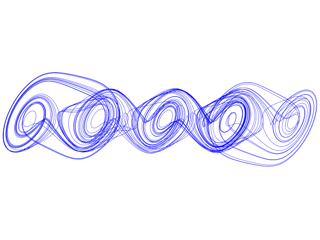

c = 4
Abb. 225

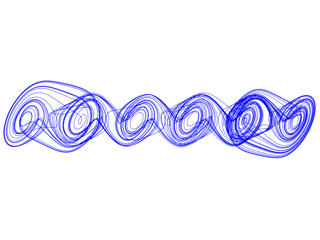

c = 5
Abb. 226

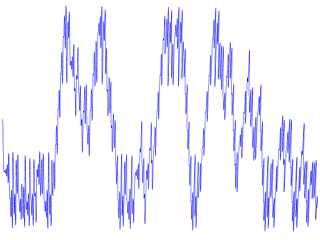

In Abb. 227 ist das Zeitverhalten der Variable x aus Abb. 226 dargestellt, die 6 Stufen sind gut zu erkennen.
Abb. 227

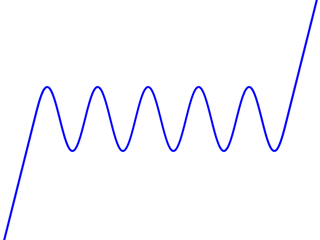

In Abb. 228 ist der Verlauf der Funktion f(x) für c = 5 dargestellt, sie zeigt 5 Perioden.
Abb. 228
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 7 und 8) kann auf der Download Seite runtergeladen werden.
|
