2.3. Chua Attraktor

[vor]

Dieser Attraktor wurde 1992 von Leon Chua publiziert [14,15]. Er zeigt die Eigenschaften eines elektronischen Schwingkreises.



dx/dt = a * (y - x - g(x))

5-30



dy/dt = b * (x - y + z)

5-31



dz/dt = -c * y

5-32




g(x) = e * x + (d + e) * (abs(x + 1) - abs(x - 1))

5-33

Die Werte der Konstanten sind



a = 15.6



b = 1.0



c = 25.58



d = -1



e = 0


Abb. 13

Die räumliche Struktur des Chua Attraktors läßt sich besonders gut in einem Stereobild erkennen.

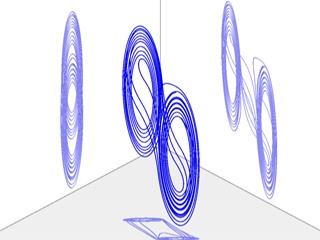

Abb. 14

Das Plugin zur Erzeugung des Attraktors (für Cinema Version 5, 7 und 8) kann auf der Download Seite runtergeladen werden.
