Der Moore Spiegel Attraktor [30, 31] wurde nach D.W. Moore und E.A. Spiegel benannt.
| dx/dt = y |
5-106 |
|
| dy/dt = z |
5-107 |
|
| dz/dt = -z - (b -a + ax2)y - bx |
5-108 |
Die Werte der Konstanten sind
|
a = 100,0 |
|
|
b = 26,0 |
Abb. 233

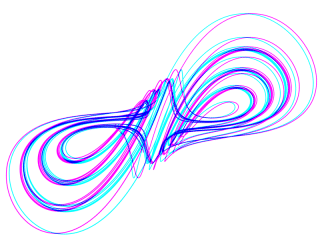

Die räumliche Struktur des Moore Spiegel Attraktors läßt sich besonders gut in einem Stereobild erkennen. Zur Herstellung von Stereobildern gibt es hier ein Tutorial.
Abb. 234
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 7 und 8) kann auf der Download Seite runtergeladen werden.
|
