Der Rikitake Attraktor [24] basiert auf folgenden Differentialgleichungen.
| dx/dt = -bx + zy |
5-87 |
|
| dy/dt = -by + (z - a)x |
5-88 |
|
| dz/dt = 1 - xy2 |
5-89 |
Diese Differentialgleichungen beschreiben das Problem des Polwechsels beim Erdmagnetfeld.
Die Werte der Konstanten sind
|
a = 5 |
|
|
b = 2 |

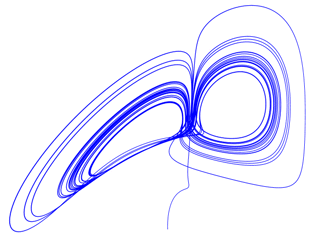

Abb. 216

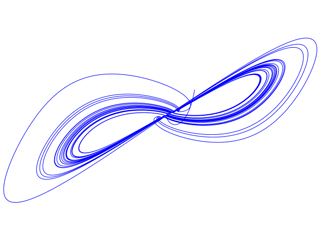

Interessant ist auch der Blick von Oben auf den Attraktor.
Abb. 217

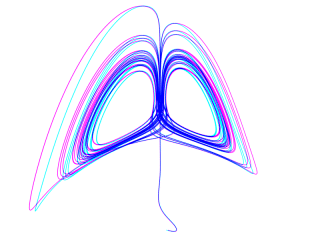

Die räumliche Struktur des Rikitake Attraktors läßt sich besonders gut in einem Stereobild erkennen. Zur Herstellung von Stereobildern gibt es hier ein Tutorial.
Abb. 218
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 7 und 8) kann auf der Download Seite runtergeladen werden.
|
