3.8. Kaplan-Yorke Attraktor
|
[zurück] | 3.8. Kaplan-Yorke Attraktor |
[vor] | |
Dieser Attraktor wurde von Kaplan-Yorke 1979 publiziert [1].
|
xn+1 = 3 * xn mod 1 |
5-49 |
|
|
yn+1 = a * yn + 2 * cos(2 * pi * xn) |
5-50 |
Bei der Funktion mod handelt es sich um den Modulo Operator. In C++ bzw. Coffee wird er durch das Zeichen % dargestellt. Dieser Operator gibt den Rest einer Division zurück.
|
x |
y |
x mod y |
|
2 |
1 |
0 |
|
2,1213 |
1 |
0,123 |
|
4 |
2 |
0 |
|
5 |
2 |
1 |
|
9 |
3 |
0 |
|
11 |
3 |
2 |
In Gl. 5-49 wird der Modulo Operator dazu verwendet die Vorkommastellen von xn abzuschneiden.

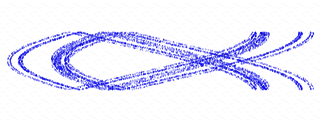

Abb. 27
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 5, 7 und 8) kann auf der Download Seite runtergeladen werden.
|
