3.4. Cross Cup

 [vor]

Die Cross Cup [11,18] wird durch folgende Gleichungen dargestellt.



x = 1 - u2 + u2 sin(v) sin(v)

3-18


y = u2 sin(v) sin(v) + 2 u2 sin(v) cos(v)

3-19


z = sqrt((1 - u2)/2) u (sin(v) + cos(v))

3-20

Zur Darstellung der Fläche müssen die beiden Parameter u und v folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 1]




v ist Element aus der Zahlenmenge [0, 2 pi]



Da es sich bei der Cross Cup um eine geschlossene Figur handelt muß der Definitionsbereich exakt eingehalten werden, er kann deshalb beim Plugin auch nicht verändert werden.

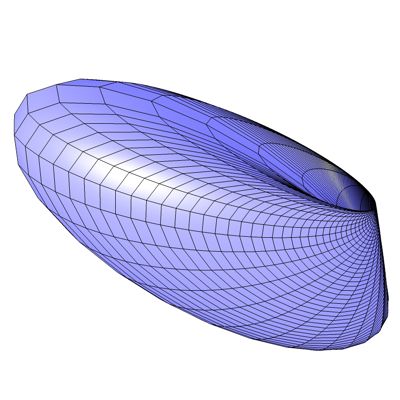

Abb. 8

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
