3.2. Boy´s Surface

[vor]

Die Boy´s Surface [1] wird durch folgende Gleichungen dargestellt. Um die Formeln etwas übersichtlicher zu halten benutzen wir die Konstanten a und b.



a = sqrt(2)

3-10



b = 2 - a sin(3u) sin(2v)

3-11




x = a cos(v) cos(v) cos(2u) + cos(u) sin(2v)/b

3-12



y = 3 cos(v) cos(v)/b

3-13



z = a cos(v) cos(v) sin(2u) + cos(u) sin(2v)/b

3-14

Zur Darstellung der Fläche müssen die beiden Parameter u und v folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi/2, pi/2]




v ist Element aus der Zahlenmenge [0, pi]



Da es sich bei der Boy Surface um eine geschlossene Figur handelt muß der Definitionsbereich exakt eingehalten werden, er kann deshalb beim Plugin auch nicht verändert werden.

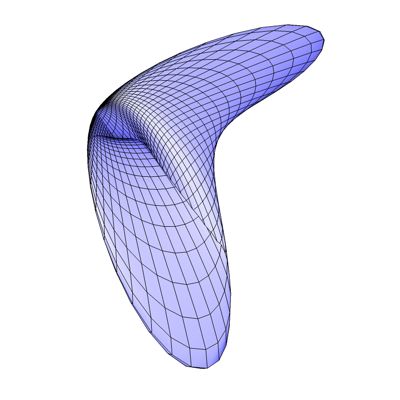

Abb. 6

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
