3.1. Bohemian Dome

 [vor]

Der Bohemian Dome [1,7,11] wird durch folgende Gleichungen dargestellt.



x = a cos(u)

3-7


y = b cos(v) + a sin(u)

3-8


z = c sin(v)

3-9

Die Konstanten a, b und c bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche müssen die beiden Parameter u und v folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [0, 2 pi]



Da es sich beim Bohemian Dome um eine geschlossene Figur handelt muß der Definitionsbereich exakt eingehalten werden, er kann deshalb beim Plugin auch nicht verändert werden.

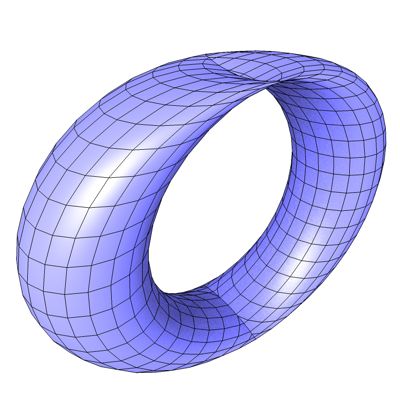

Abb. 5

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
