3.242. Scherk Surface (komplex)
|
[zurück] | 3.242. Scherk Surface (komplex) |
[vor] | |
Die Scherk Surface (komplex) habe ich hier [38] gefunden, siehe auch Kapitel 6.1.
Encyclopedia of Analytical Surfaces.
Die Scherk Surface (komplex) wird durch folgende Gleichungen dargestellt, siehe auch Scherk Surface II.
 |
242-1 242-2 242-3 |
Für die beiden Parameter u und v gilt folgender Definitionsbereich.
| u ist Element aus der Zahlenmenge [-2 pi, 2 pi] | |
| v ist Element aus der Zahlenmenge [-pi/2, pi/2] |
Fehlerhafte Polygone wurden manuell gelöscht.

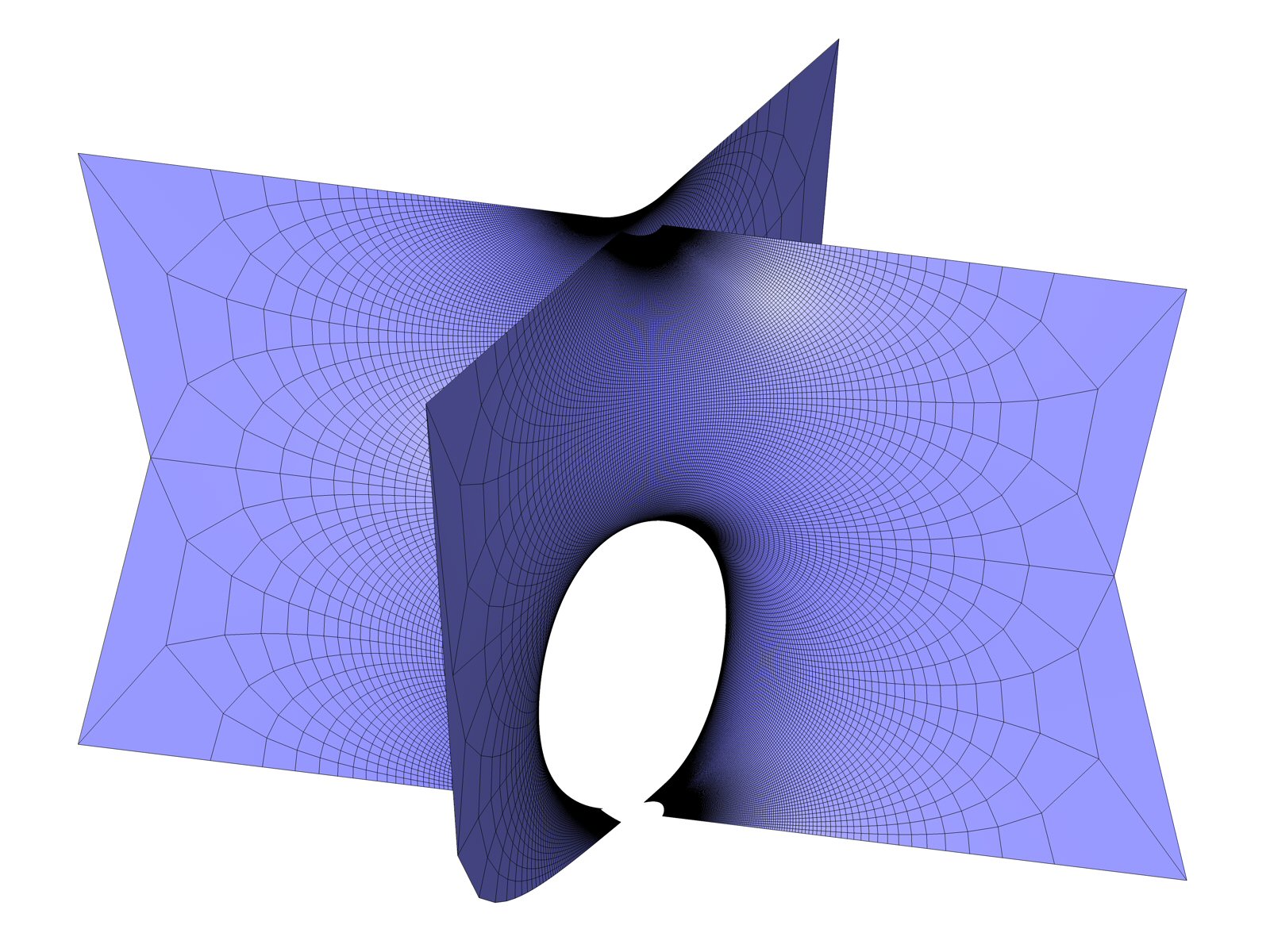

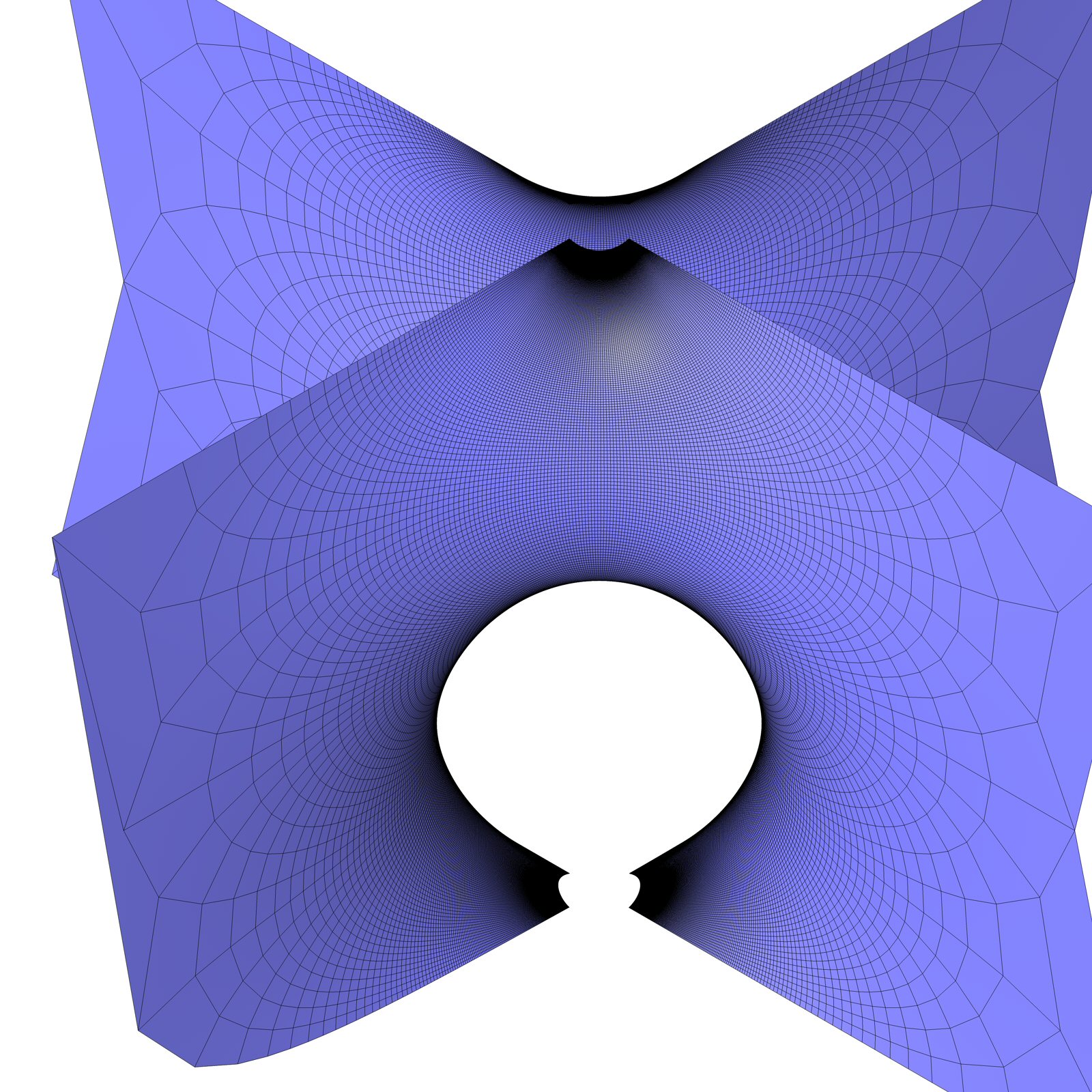

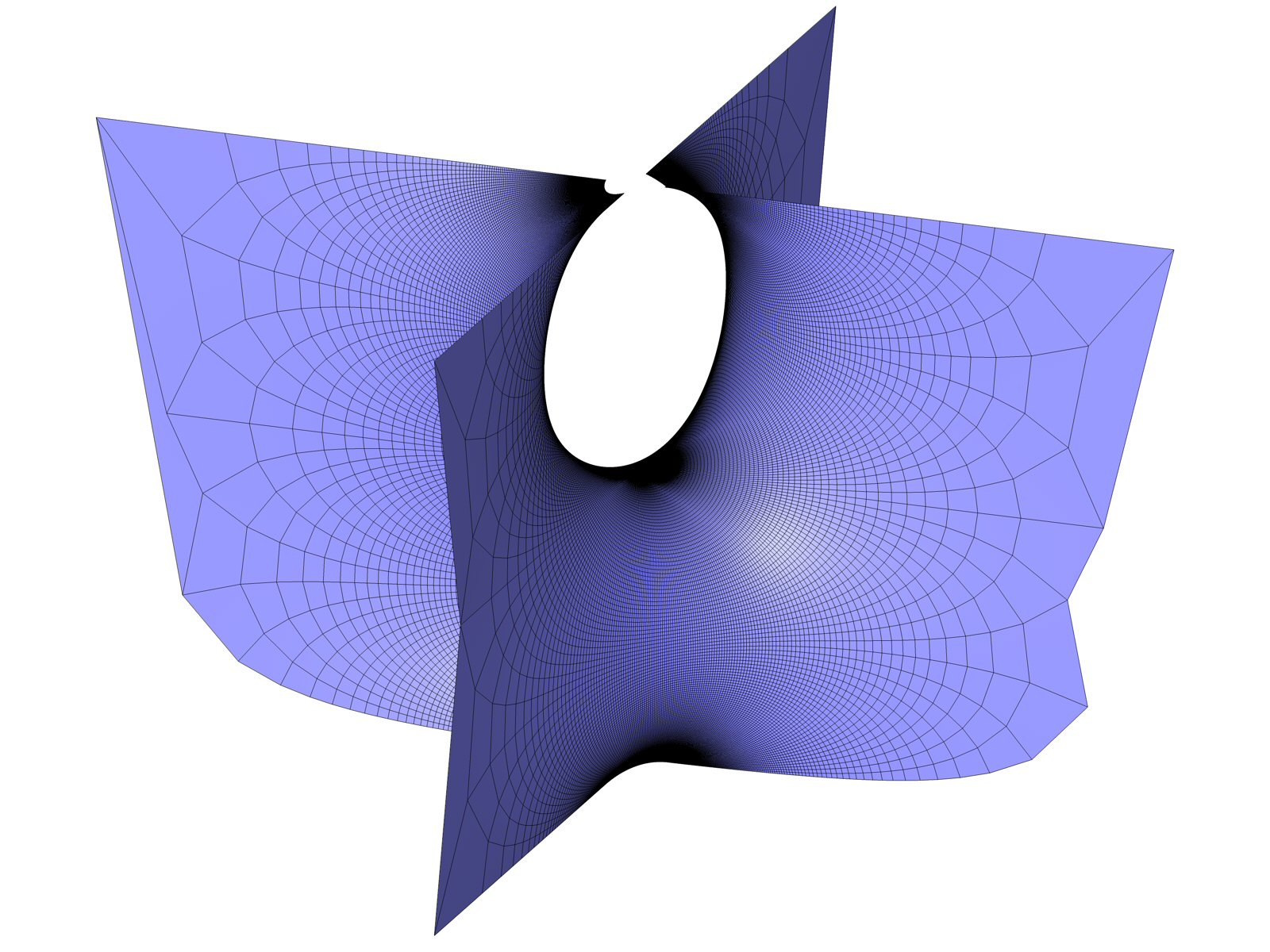

Abb. 242-1
Abb. 242-2
Abb. 242-3

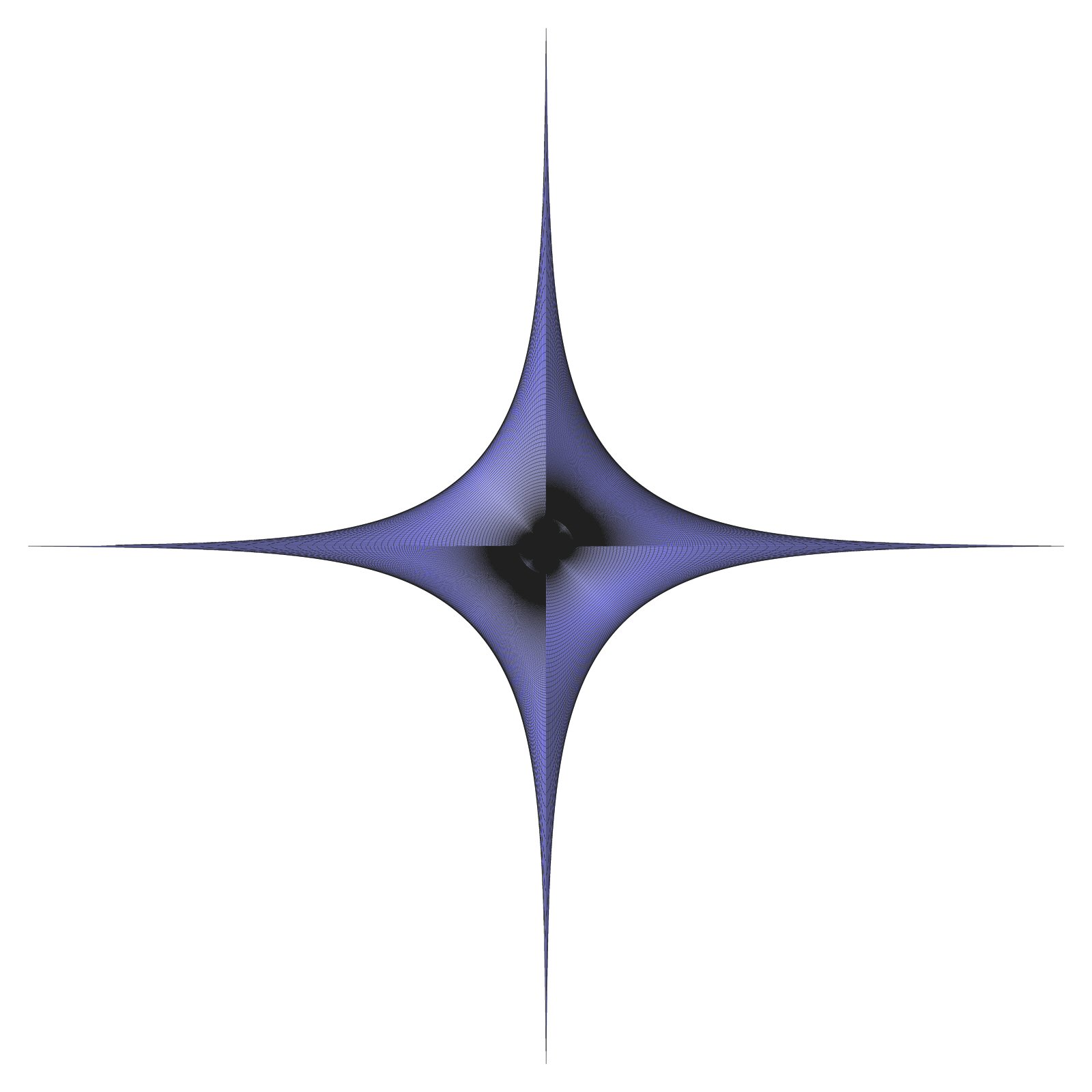

xz
Abb. 242-4
Eine weitere Variante habe ich hier [91] gefunden.
Die Scherk Surface (komplex) wird durch folgende Gleichungen dargestellt.
 |
242-4 242-5 242-6 |
mit
 |
242-7 |
Für die beiden Parameter u und v gilt folgender Definitionsbereich.
| u ist Element aus der Zahlenmenge [-2 pi, 2 pi] | |
| v ist Element aus der Zahlenmenge [-2 pi, 2 pi] |
Fehlerhafte Polygone wurden manuell gelöscht.

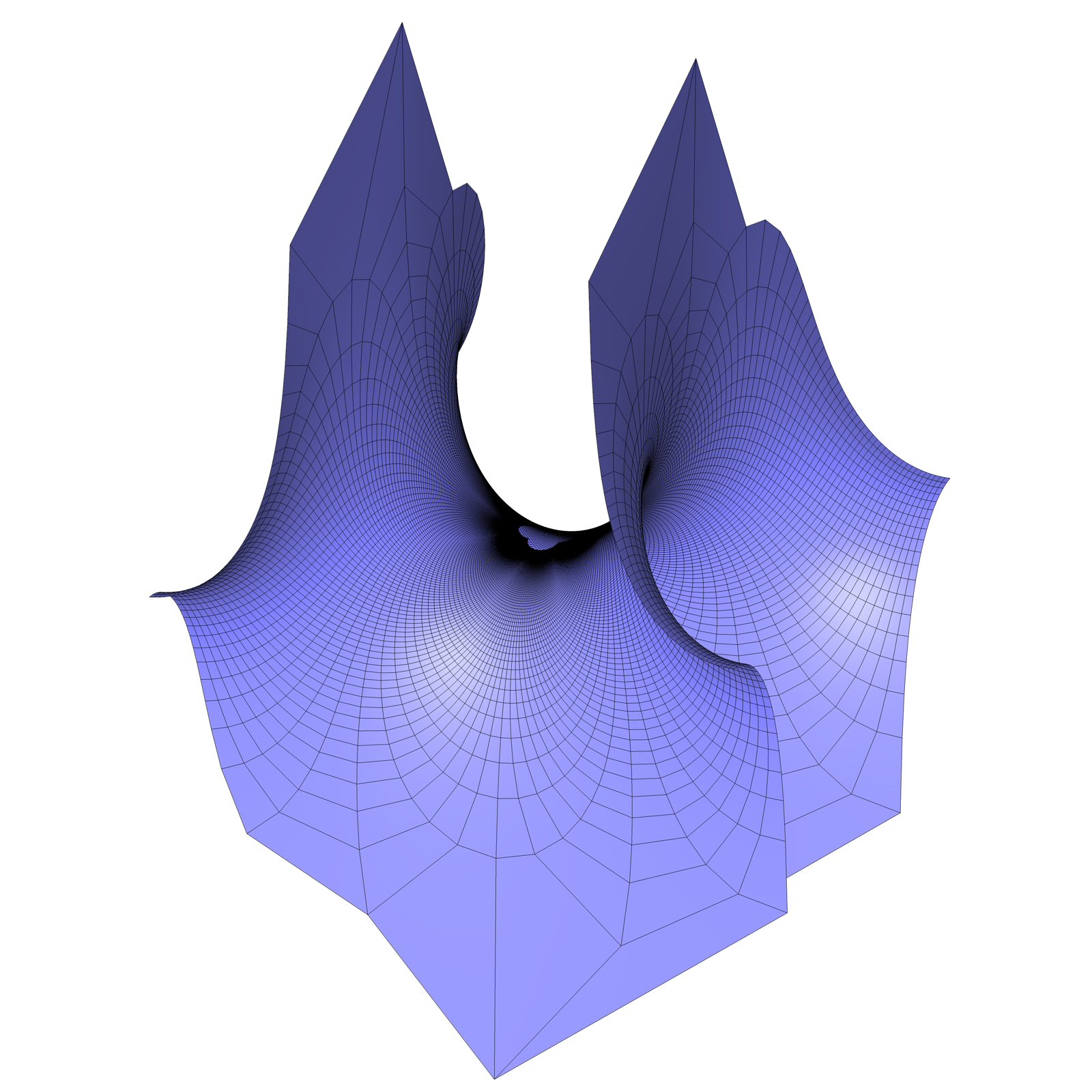

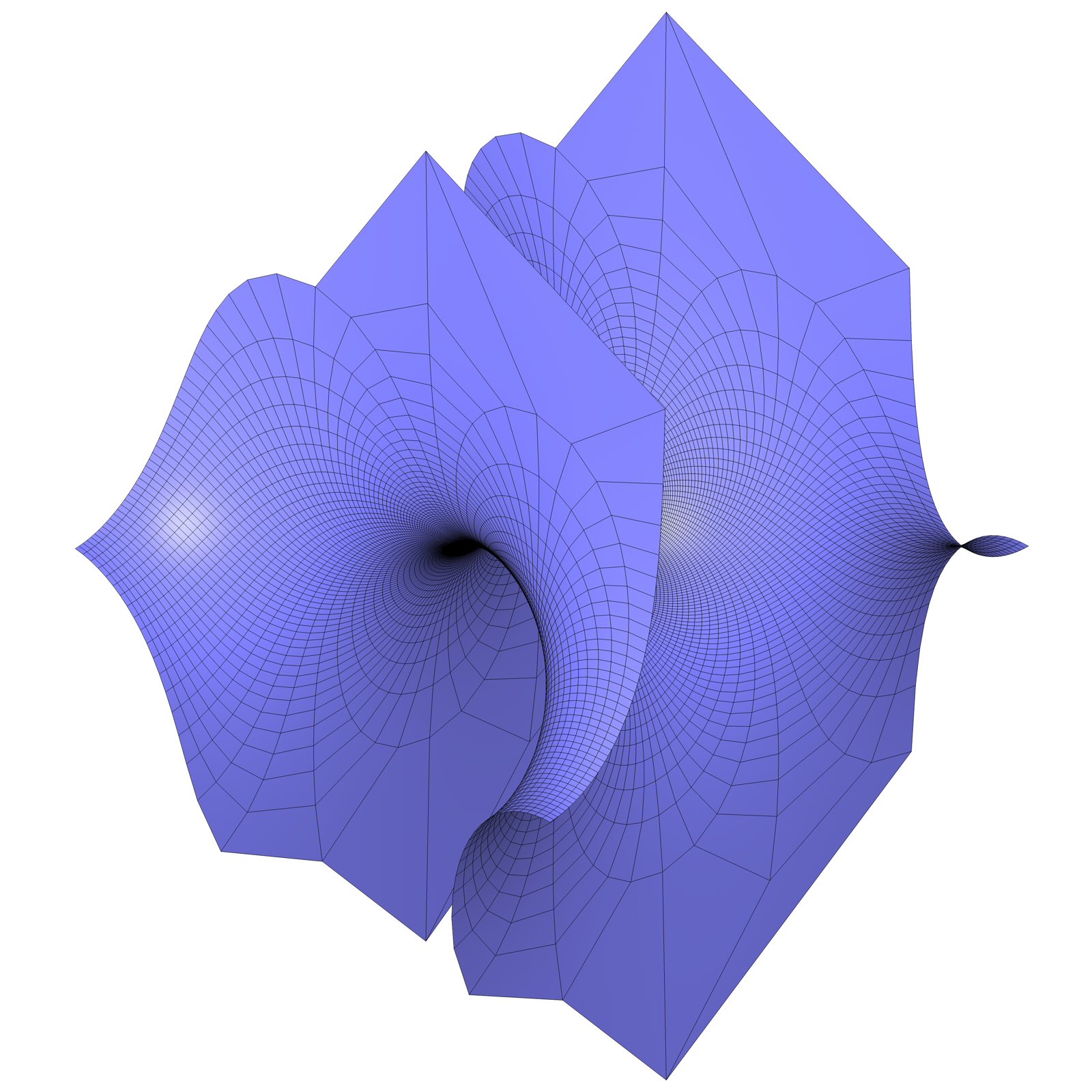

Abb. 242-5
Abb. 242-6

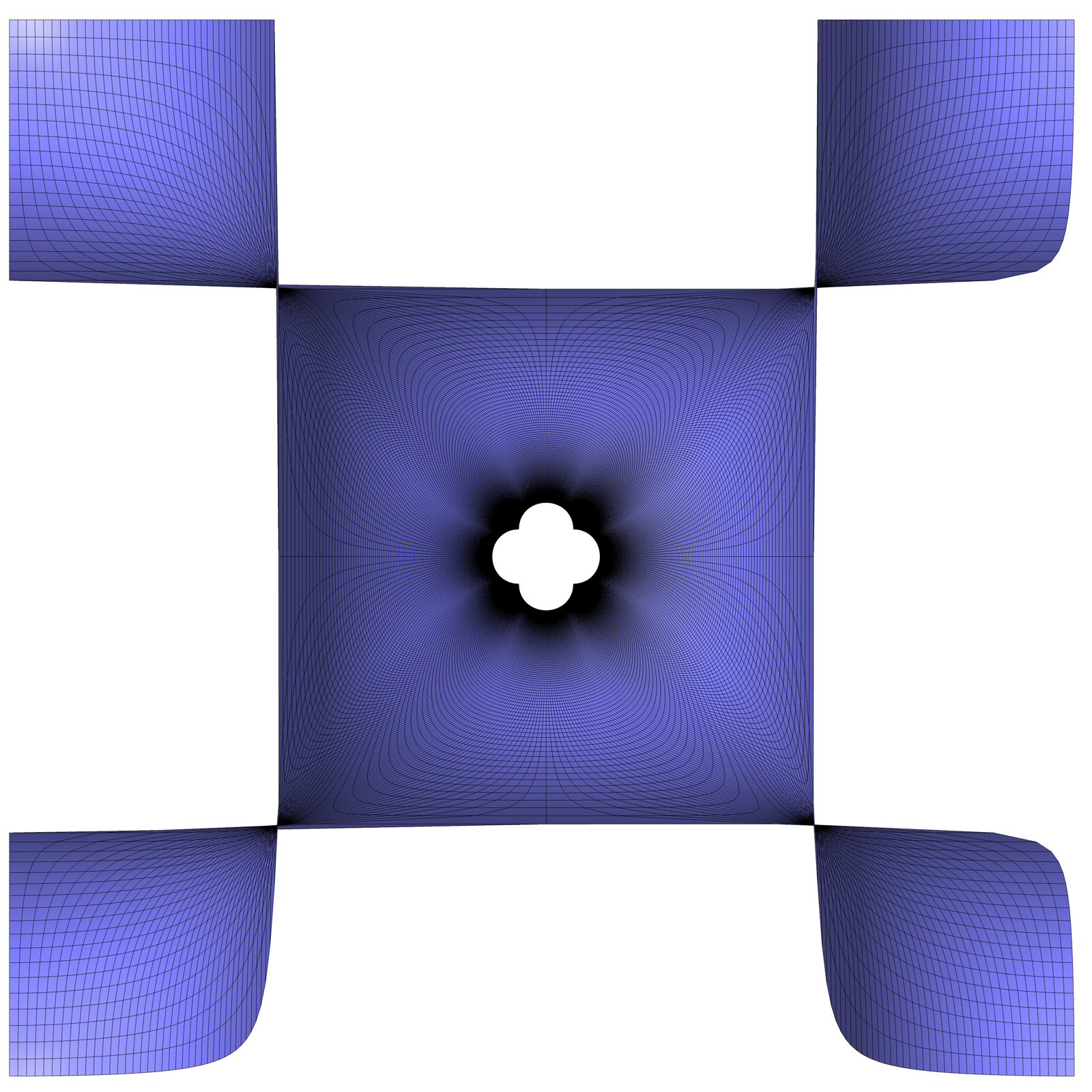

xz
Abb. 242-7

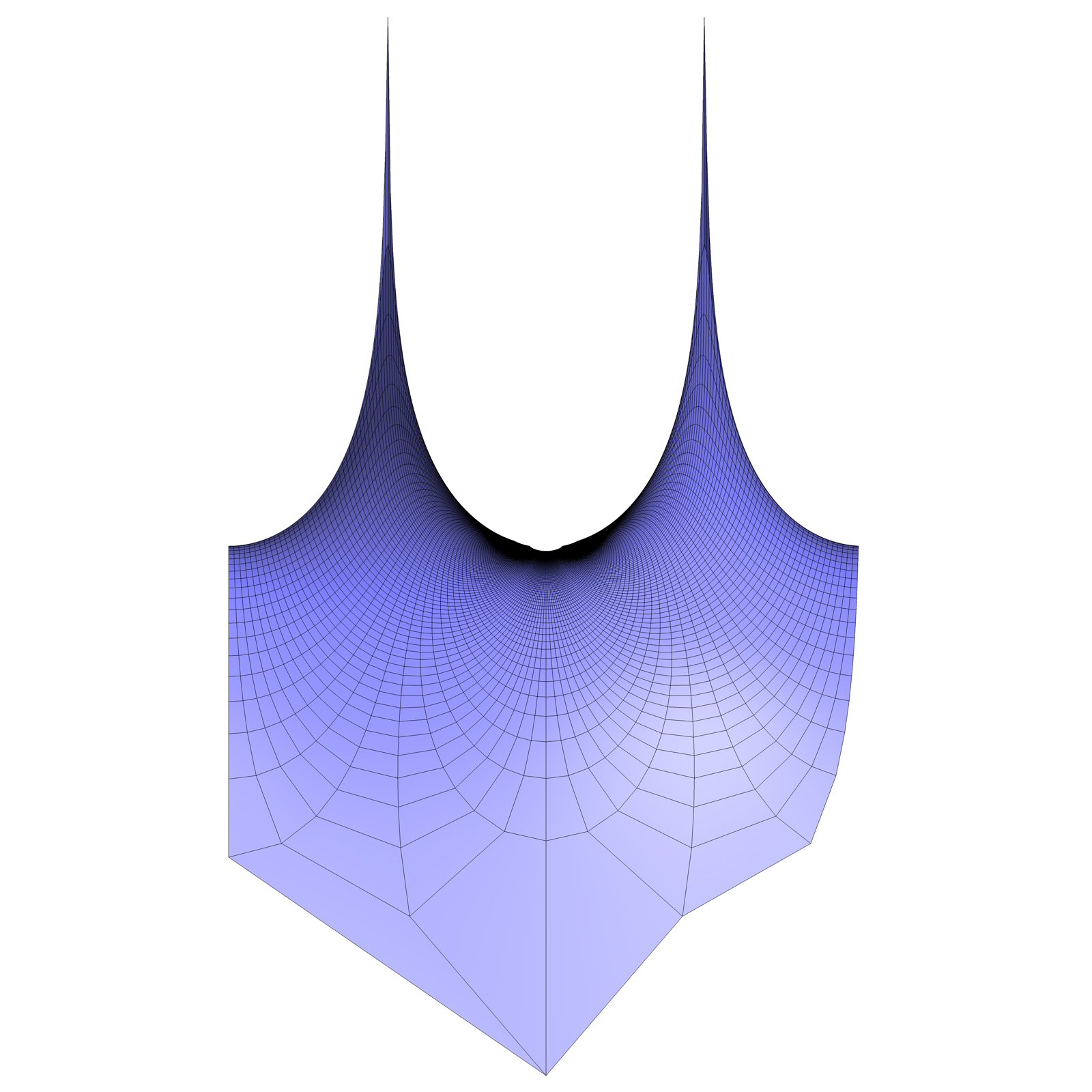

xy
Abb. 242-8

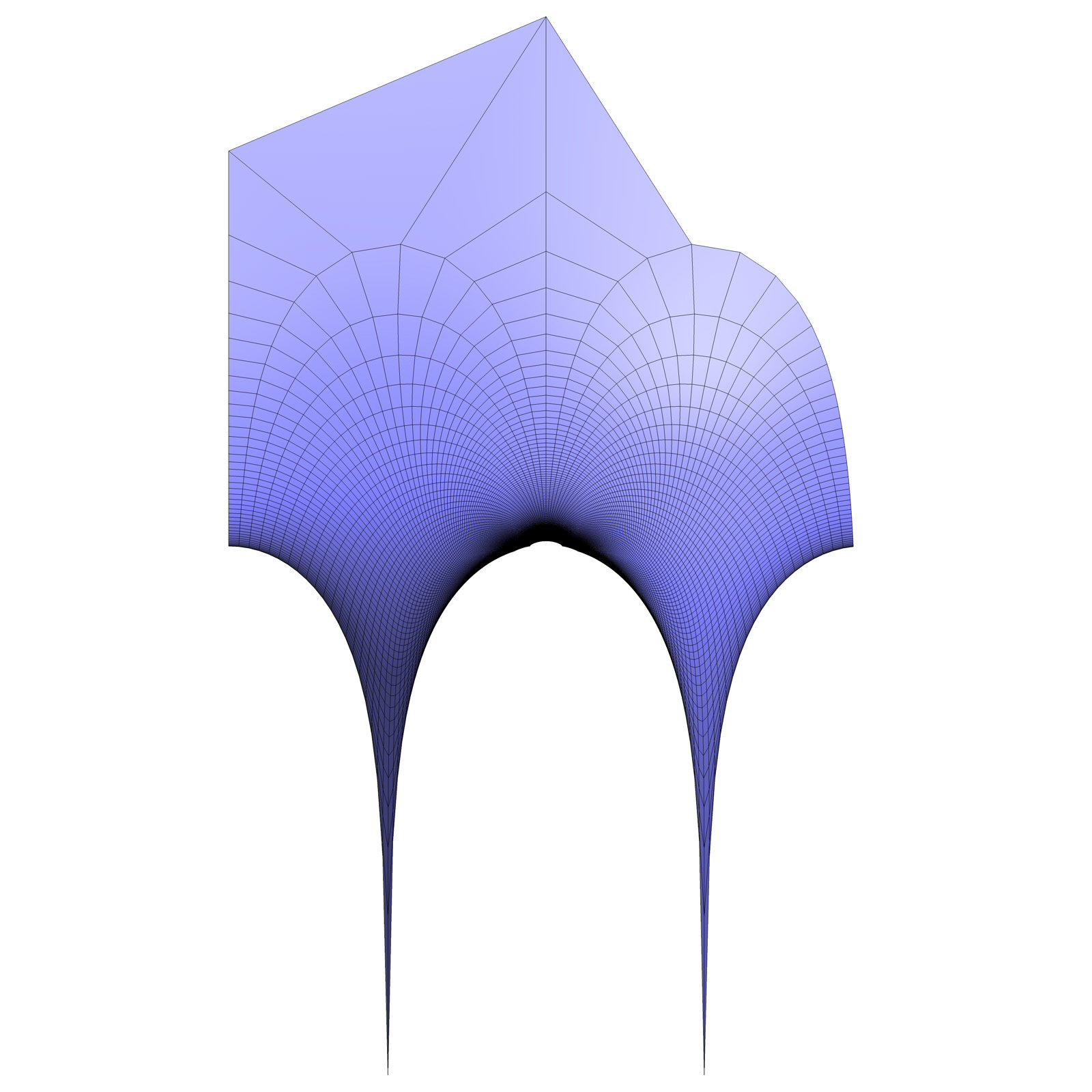

yz
Abb. 242-9

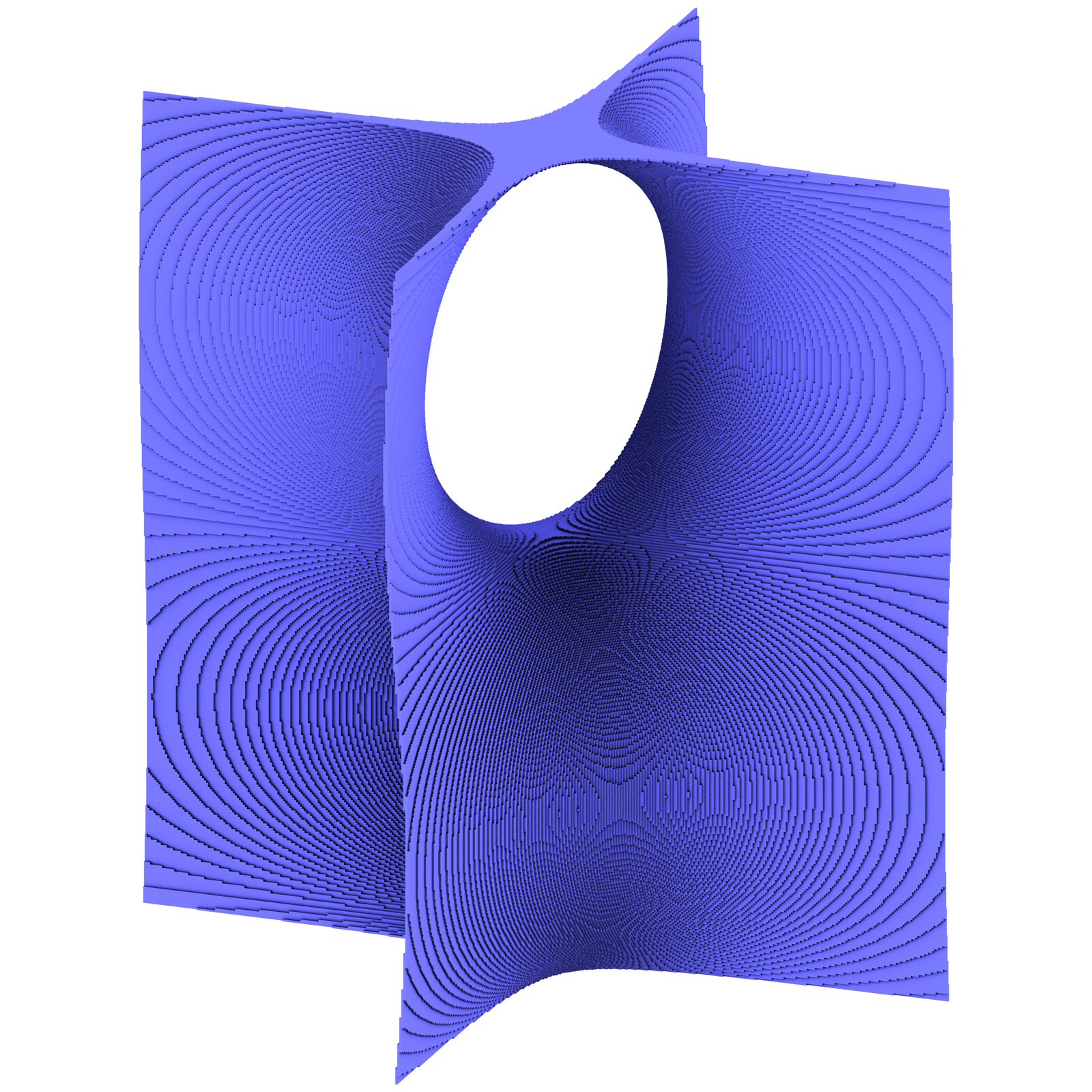

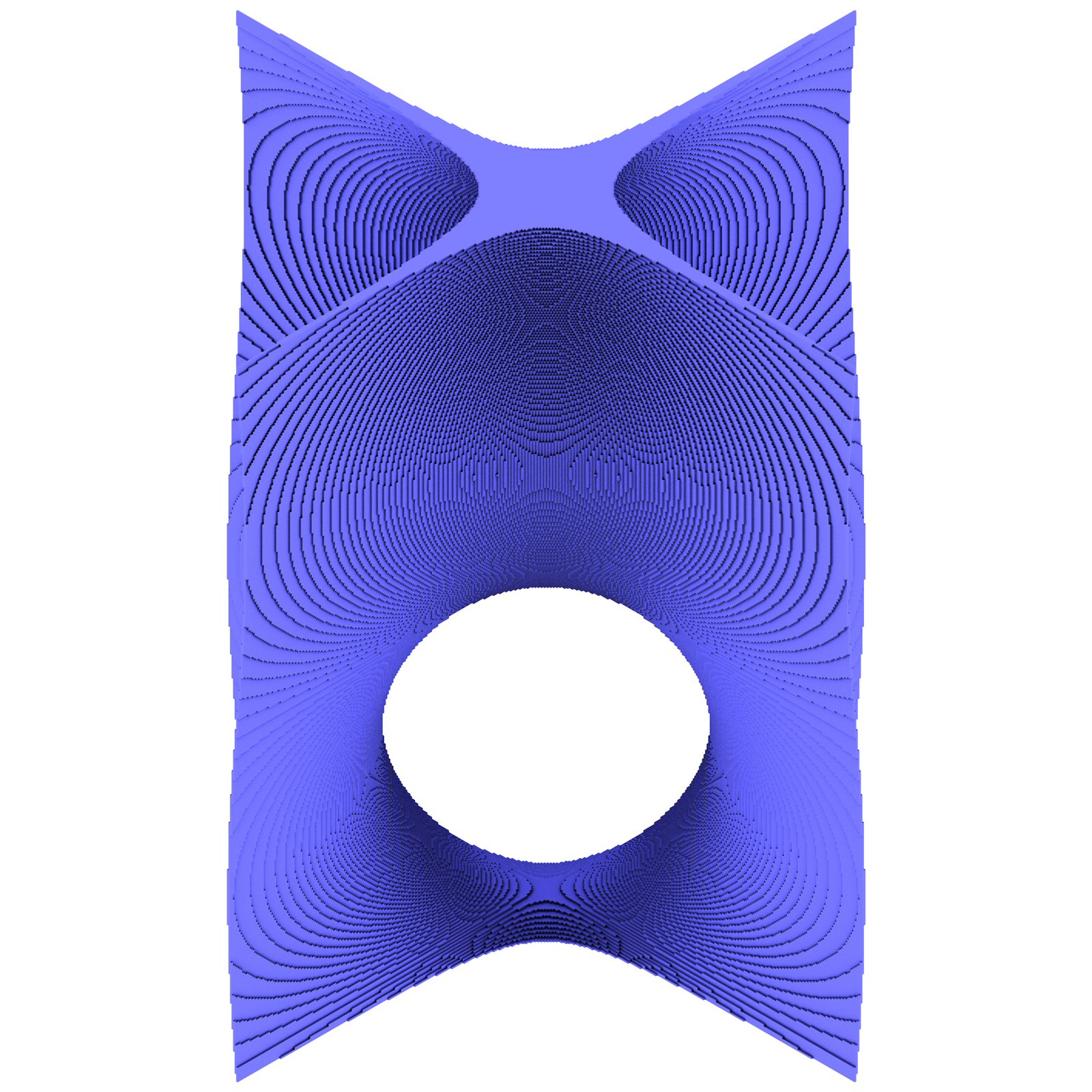

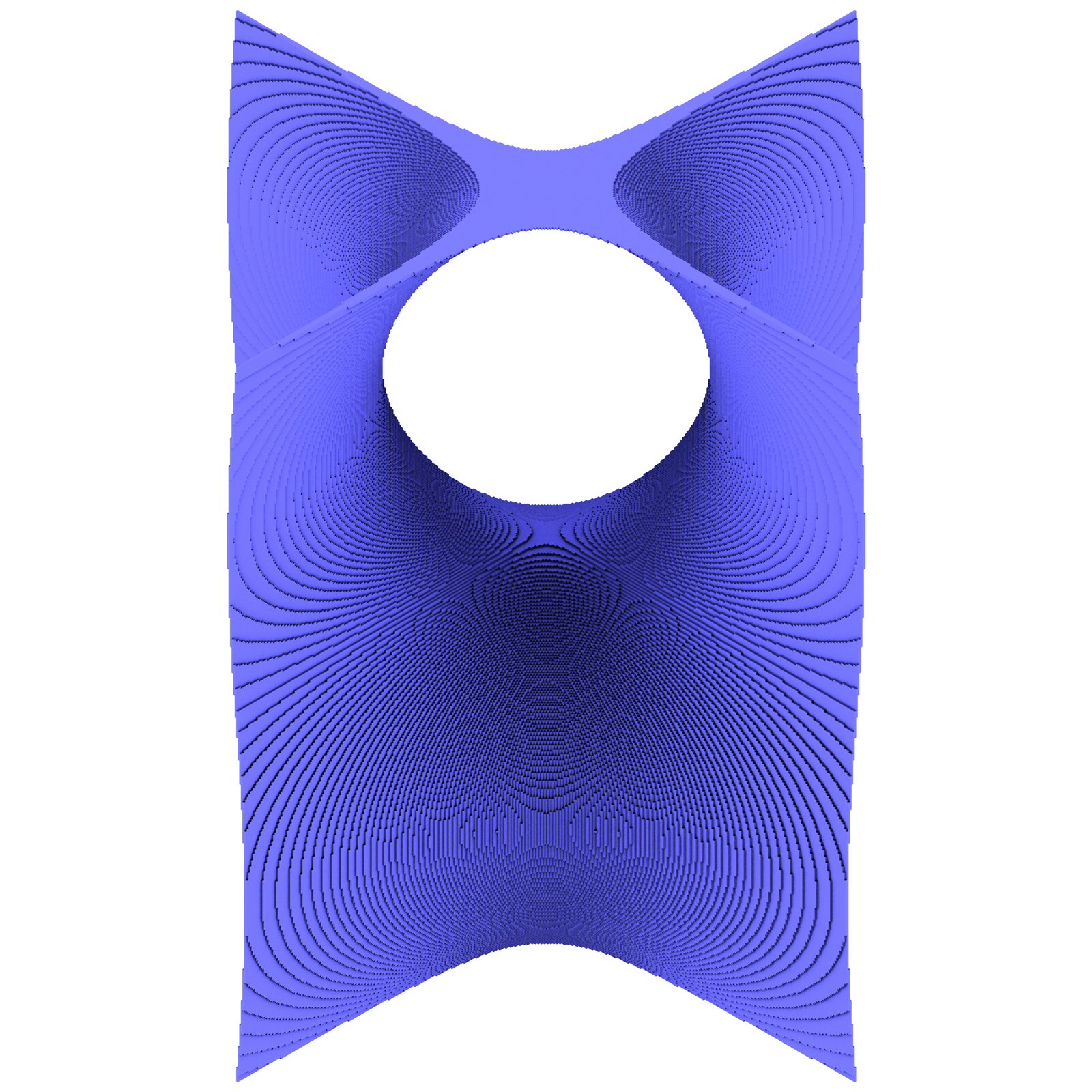

Die Scherk Surface läßt sich natürlich auch aus der impliziten Gl. 8 berechnen. Abb. 10 ist aus kleinen Würfeln zusammengesetzt, dafür wurden 64 Millionen Punkte berechnet.
 |
242-8 |
Abb. 242-10
Abb. 242-11
Abb. 242-12
|
