3.241. Planar Enneper Surface
|
[zurück] | 3.241. Planar Enneper Surface |
[vor] | |
Die Planar Enneper Surface habe ich hier [109] gefunden.

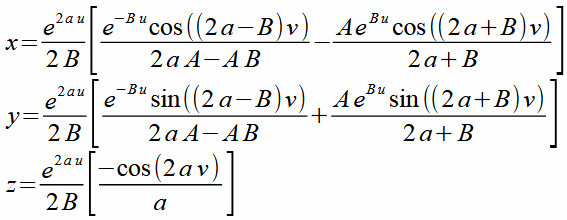

Die Planar Enneper Surface wird durch folgende Gleichungen dargestellt.
 |
241-1 241-2 241-3 |
Gl. 1 bis 3 ist eine sehr allgemeine Form, für die Planar Enneper Surface gilt zusätzlich.
 |
241-4 |
und
 |
241-5 |
Die Konstante n bestimmt die Anzahl der Windungen.
Für den Parameter v gilt folgender Definitionsbereich.
| v ist Element aus der Zahlenmenge [-pi, pi] |

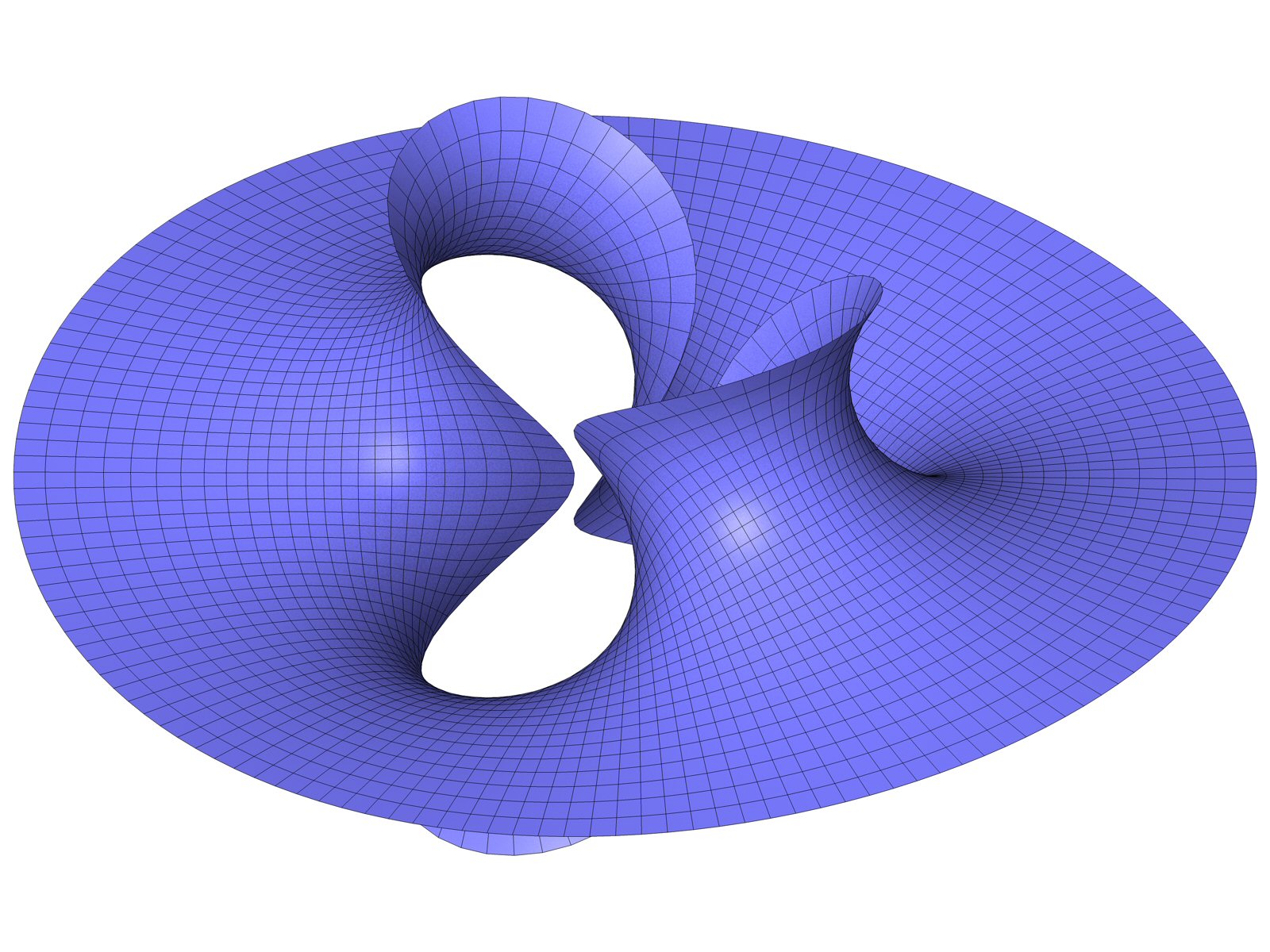

n = 2 A = 0,4 u[-0.8, 0.5]
Abb. 241-1

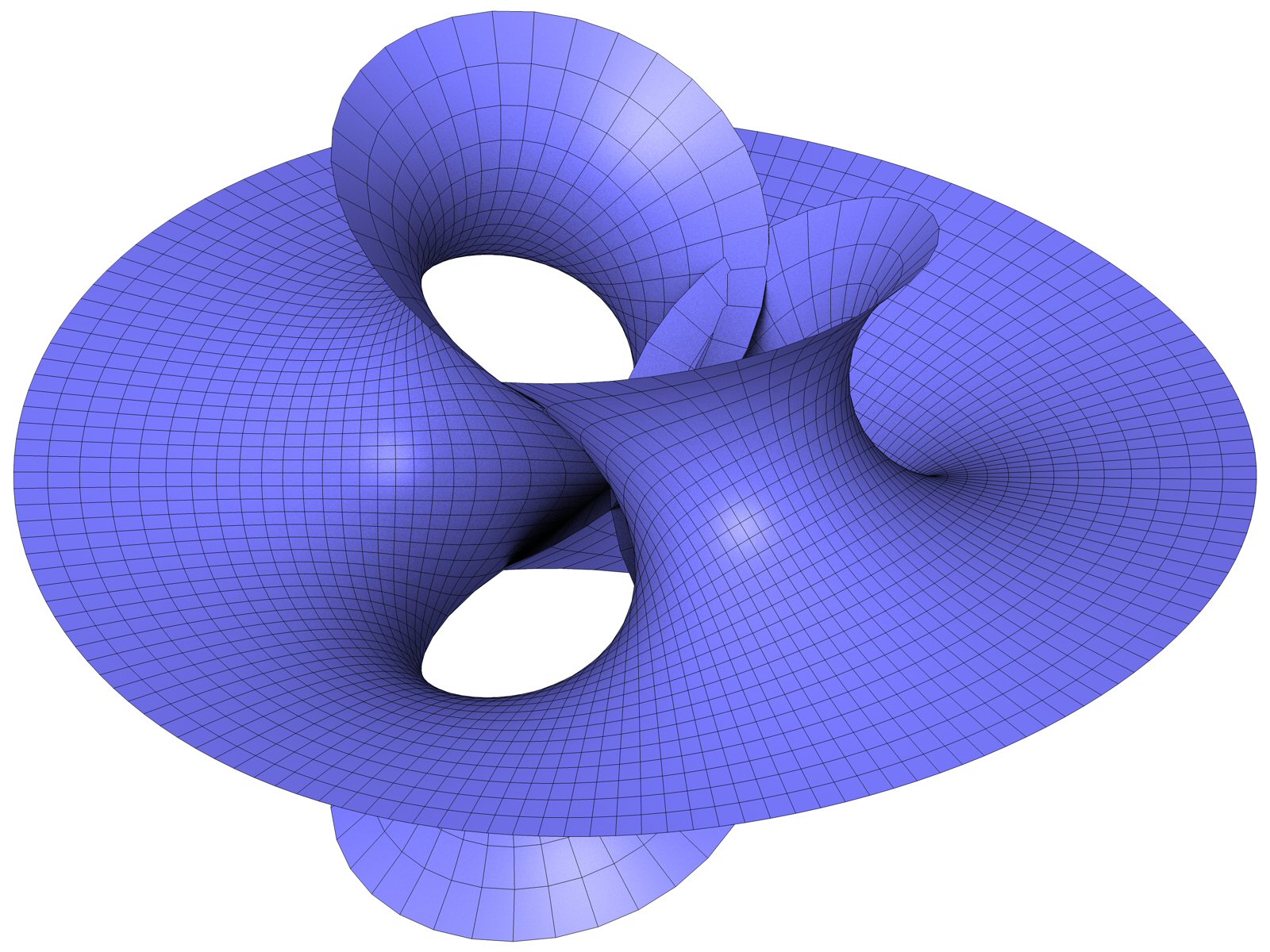

n = 2 A = 0,4 u[-0.8, 0.6]
Abb. 241-2

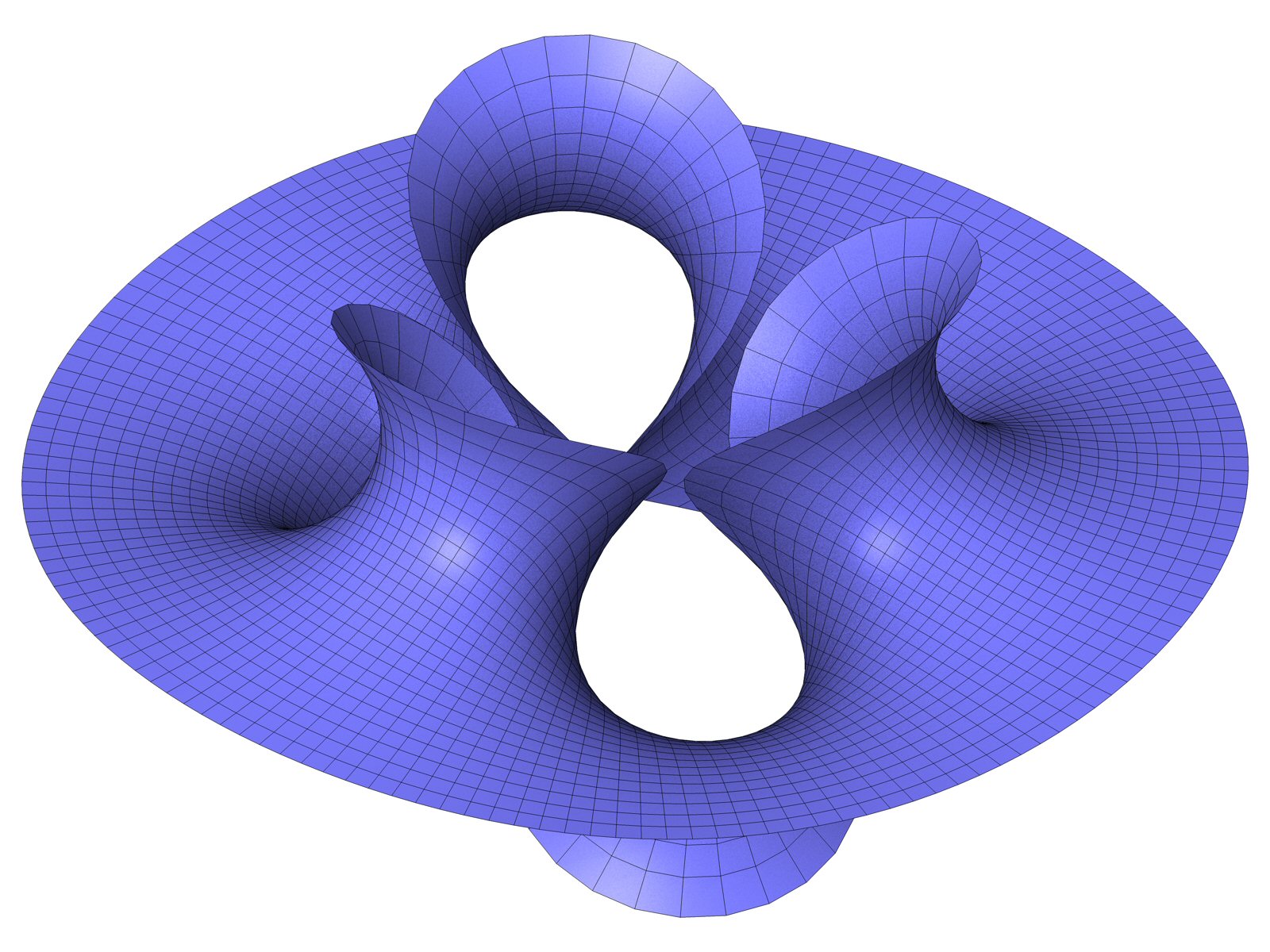

n = 3 A = 0,4 u[-0.6, 0.4]
Abb. 241-3

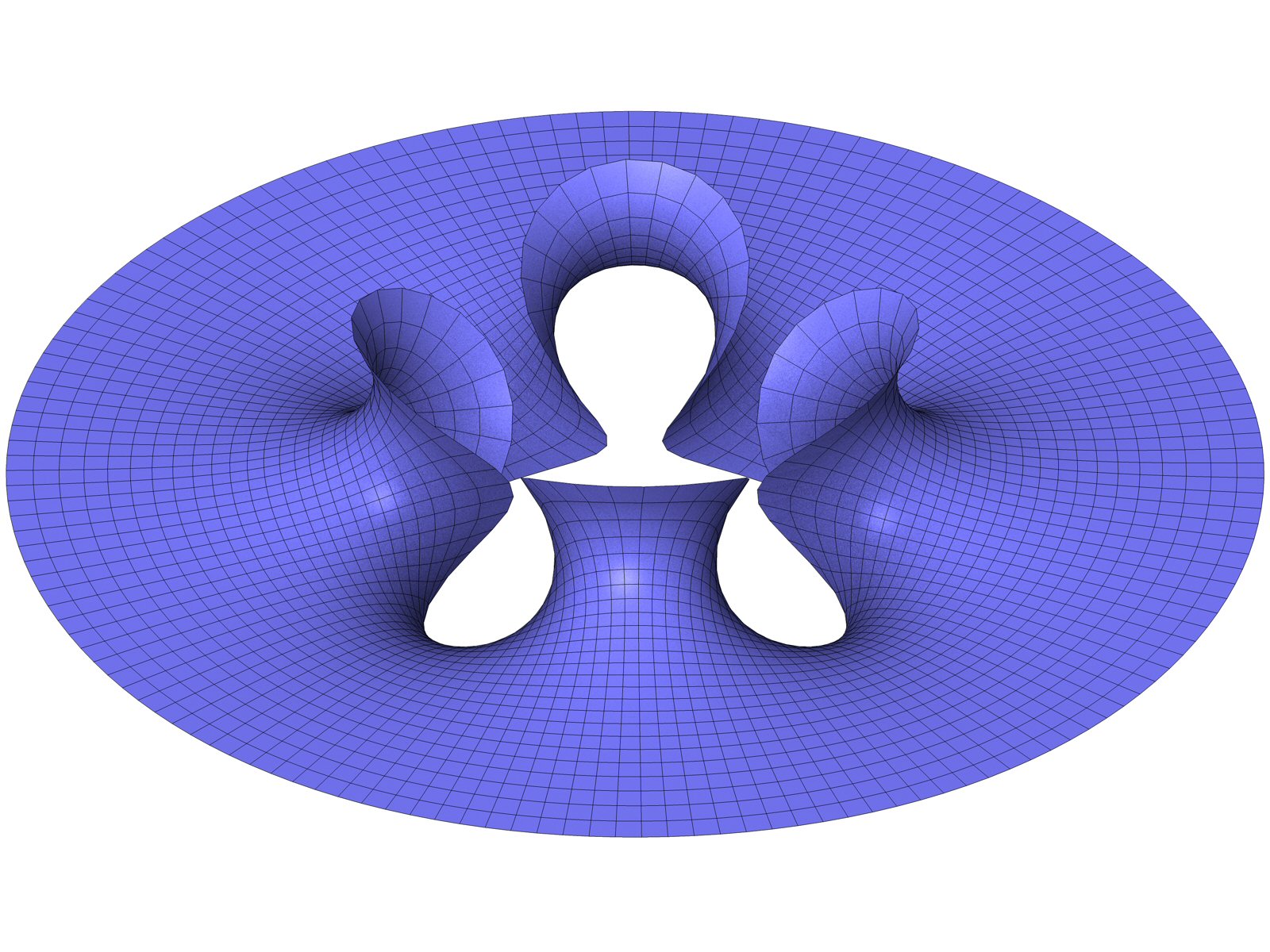

n = 4 A = 0,4 u[-0.8, 0.3]
Abb. 241-4
n = 5 A = 0,4 u[-0.7, 0.25]
Abb. 241-5

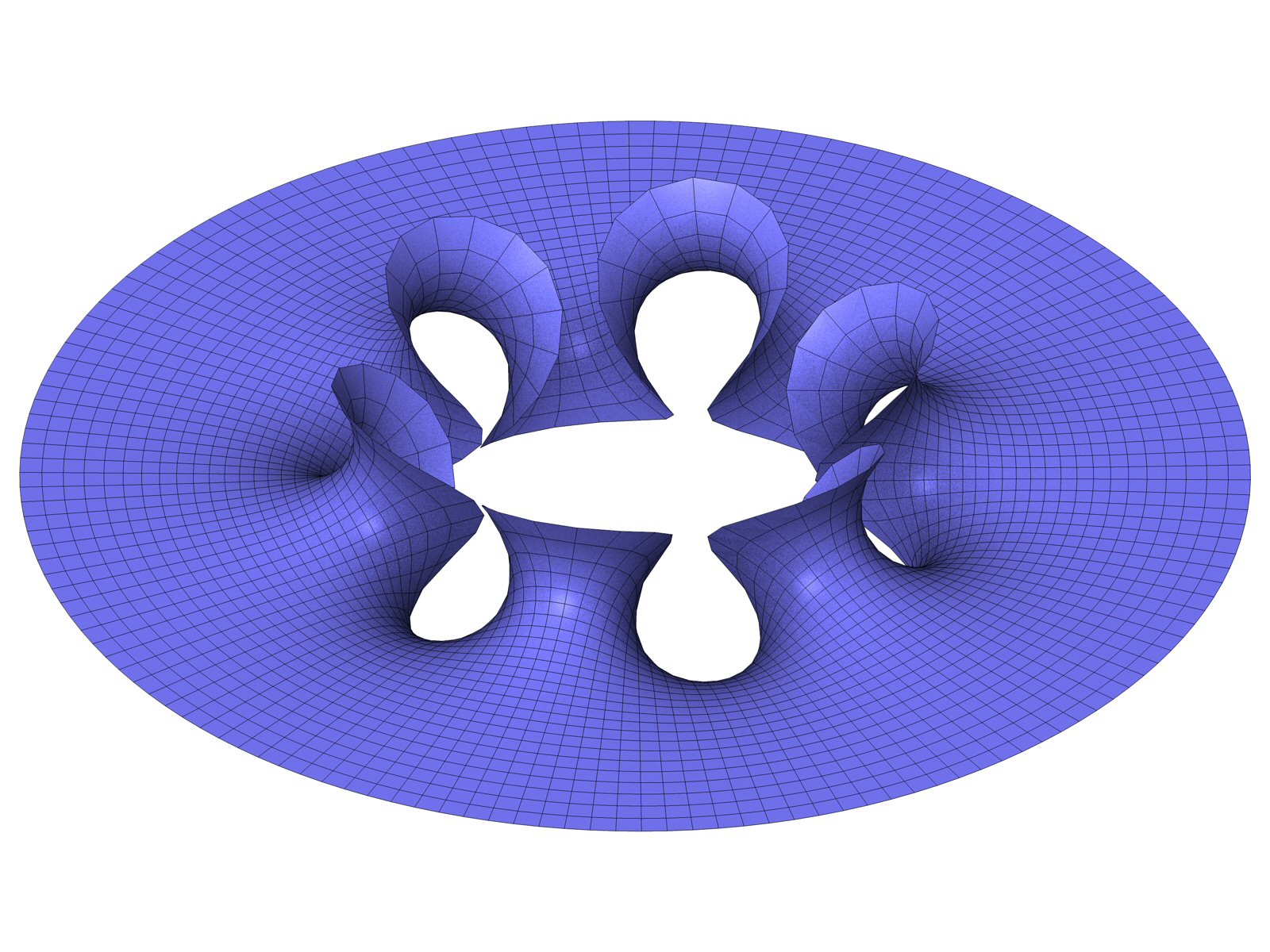

n = 6 A = 0,4 u[-0.7, 0.22]
Abb. 241-6
n = 9 A = 0,4 u[-0.55, 0.16]
Abb. 241-7

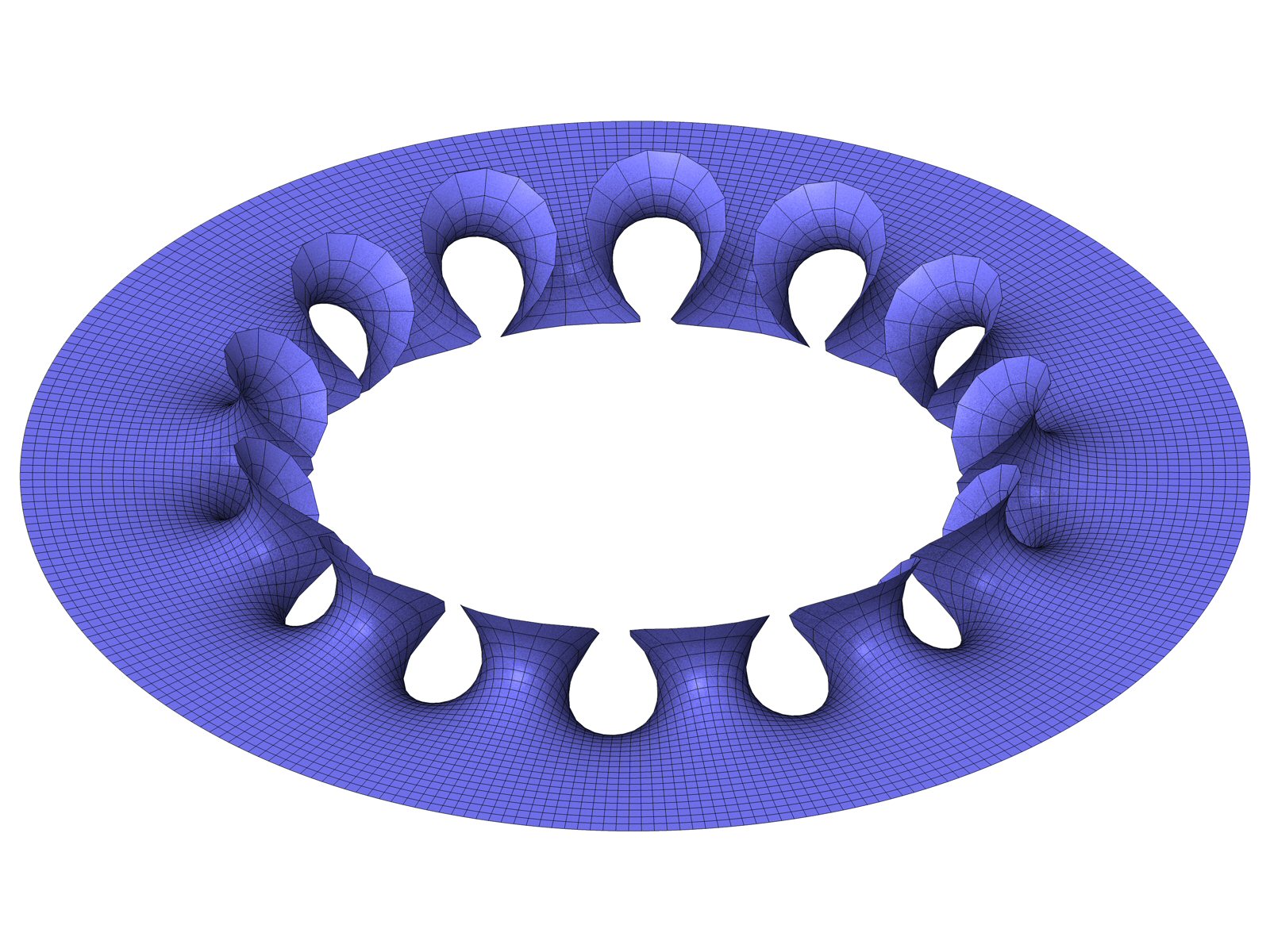

n = 13 A = 0,4 u[-0.4, 0.11]
Abb. 241-8
Abb. 241-9

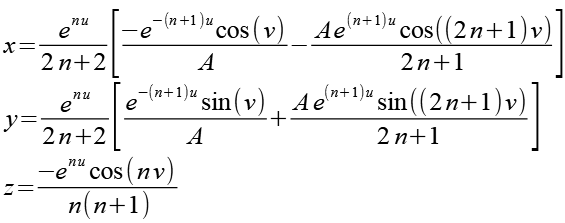

Durch Einsetzen von Gl. 4 und Gl. 5 läßt sich Gl. 1 bis 3 etwas vereinfachen.
 |
241-6 241-7 241-8 |
|
