3.20. Helicoid

 [vor]

Der Helicoid [3,11] wird durch folgende Gleichungen dargestellt.



x = u cos(v)

3-74


y = u sin(v)

3-75


z = c v

3-76

Die Konstante c bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-2.0, 2.0]




v ist Element aus der Zahlenmenge [0, 2pi]



Beim Helicoid handelt es sich um eine halboffene Figur, der Definitionsbereich von u kann daher beim Plugin verändert werden.

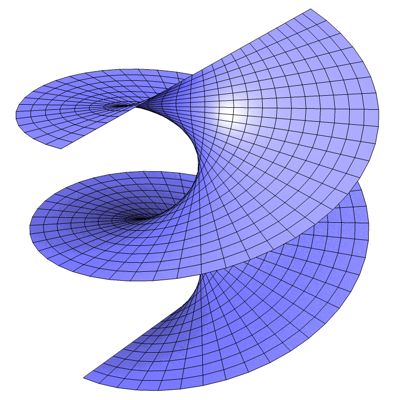

Abb. 24

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
