3.19. Catenoid

 [vor]

Der Catenoid [3,5,11] wird durch folgende Gleichungen dargestellt.



x = c cosh(v/c) cos(u)

3-71


y = c cosh(v/c) sin(u)

3-72


z = v

3-73

Die Konstante c bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi, pi]




v ist Element aus der Zahlenmenge [-2.0, 2.0]



Beim Catenoid handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.
Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.

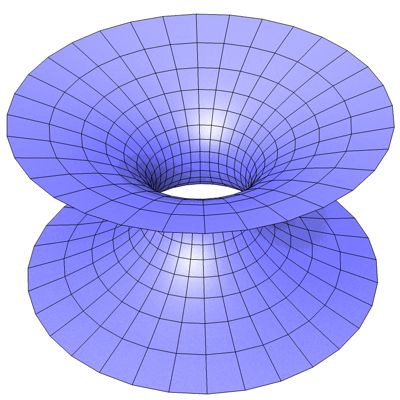

Abb. 23

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
