3.183. Tanh Spirale

 [vor]

Die Tanh Spirale [8] wird durch folgende Gleichungen dargestellt.



x = sinh(2 u)/(cos(2 a u) + cosh(2 u))

3-631


y = H v

3-632


z = sin(2 a u)/(cos(2 a u) + cosh(2 u))

3-633

Die Konstante a bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-1.5, 1.5]




v ist Element aus der Zahlenmenge [0, 1]



Bei der Tanh Spirale handelt es sich um eine offene Figur, der Definitionsbereich von u kann daher beim Plugin verändert werden. Der Parameter v kann nicht verändert werden, die Konstante H bestimmt die Höhe der Figur.

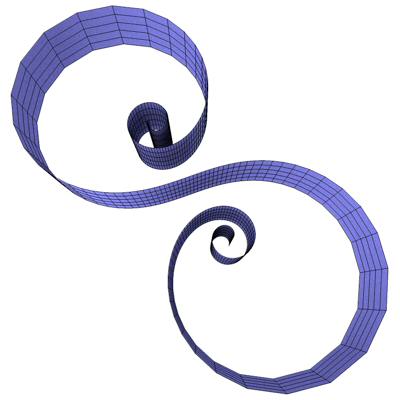

Abb. 285

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

Für diese Figur wurde die Tanh Spirale als Kurve extrudiert, sie wird durch folgende Gleichungen dargestellt.



x = sinh(2 t)/(cos(2 a t) + cosh(2 t))

3-634


y = sin(2 a t)/(cos(2 a t) + cosh(2 t))

3-635


Abb. 286
