3.180. Archimedische Spirale

 [vor]

Die Archimedische Spirale wird durch folgende Gleichungen dargestellt.



x = u cos(u)

3-616


y = H v

3-617


z = u sin(u)

3-618

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 23.5]




v ist Element aus der Zahlenmenge [0, 1]

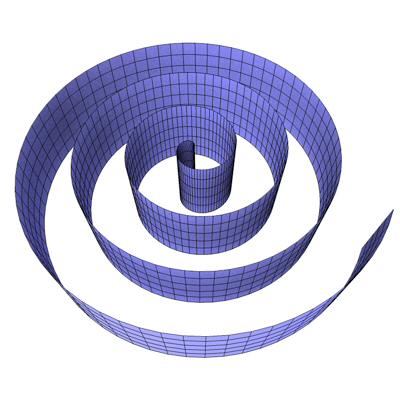

Bei der Archimedischen Spirale handelt es sich um eine offene Figur, der Definitionsbereich von u kann daher beim Plugin verändert werden. Der Parameter v kann nicht verändert werden, die Konstante H bestimmt die Höhe der Figur.


Abb. 279

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

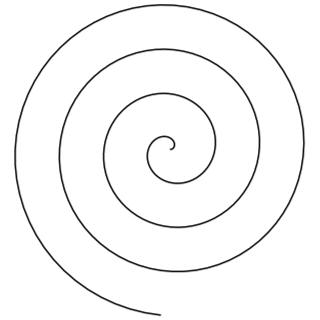

Für diese Figur wurde die Archimedische Spirale als Kurve extrudiert, sie wird durch folgende Gleichungen dargestellt.



x = t cos(t)

3-619


y = t sin(t)

3-620


Abb. 280
