3.169. Breather Surface

 [vor]

Die Breather Surface [30] wird durch folgende Gleichungen dargestellt.



r = 1 - a2

3-569


w = sqrt(r)

3-570


d = a ((w cosh(a u))2 + (a sin(w v))2)

3-571


x = -u + (2 r cosh(a u) sinh(a u)/d)

3-572


y = 2 w cosh(a u) (-(w cos(v) cos(w v)) - (sin(v) sin(w v)))/d

3-573


z = 2 w cosh(a u) (-(w sin(v) cos(w v)) + (cos(v) sin(w v)))/d

3-574

Die Konstante a bestimmt das Aussehen der Figur. Für jeden Wert von a muß der Definitionsbereich von u und v angepaßt werden



a

:

0.4


umin : -13.2
umax : 13.2
vmin : -37.4
vmax : 37.4

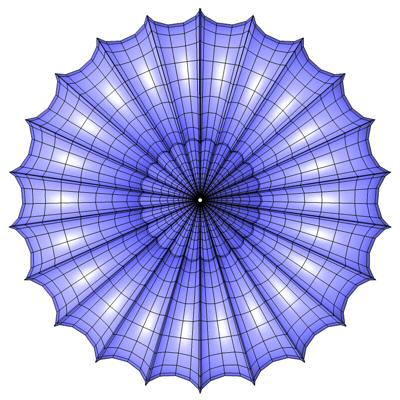

Abb. 253

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

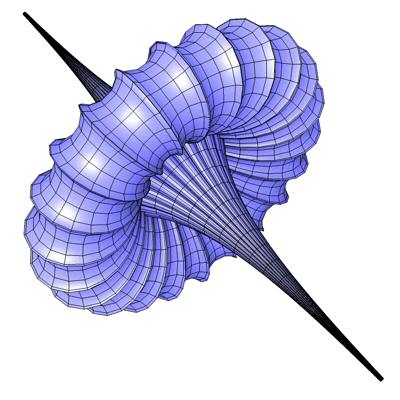

Abb. 254 zeigt die Seitenansicht, die Breather Surface hat 22 Spitzen.


Abb. 254



a

:

0.6


umin : -8.0
umax : 8.0
vmin : -15.55
vmax : 15.55

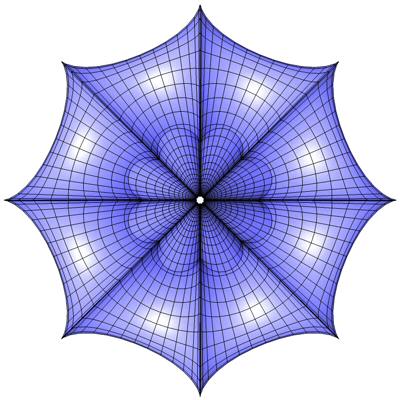

Abb. 255

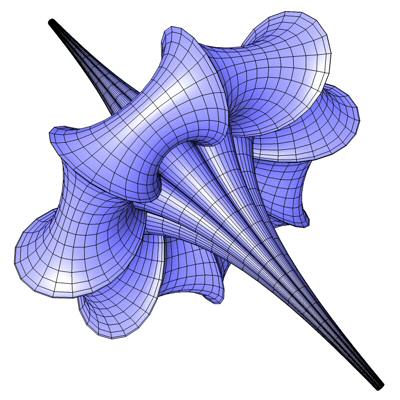

Abb. 256 zeigt die Seitenansicht, die Breather Surface hat 8 Spitzen.


Abb. 256
