3.163. Gerono Lemniskate Torus II

 [vor]

Der Gerono Lemniskate Torus II wird durch folgende Gleichungen dargestellt.



x = (R + r sin(v) cos(v)) cos(u)

3-551


y = r sin(v)

3-552


z = (R + r sin(v) cos(v)) sin(u)

3-553

Die Konstanten R und r bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [0, 2 pi]



Da es sich beim Gerono Lemniskate Torus II um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann beim Plugin nicht verändert werden.
Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.

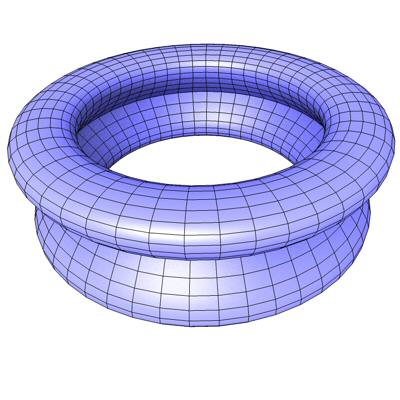

Abb. 239

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

Im Vergleich zum Gerono Lemniskate Torus I ist der Querschnitt um 90° gedreht.
