3.148. Zissoide Zylinder

 [vor]

Der Zissoide Zylinder wird durch folgende Gleichungen dargestellt.



x = (R + a v2/(1 + v2)) cos(u)

3-481


y = a v3/(1 + v2)

3-482


z = (R + a v2/(1 + v2)) sin(u)

3-483

Die Konstanten R und a bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi, pi]




v ist Element aus der Zahlenmenge [-5, 5]



Beim Zissoide Zylinder handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.

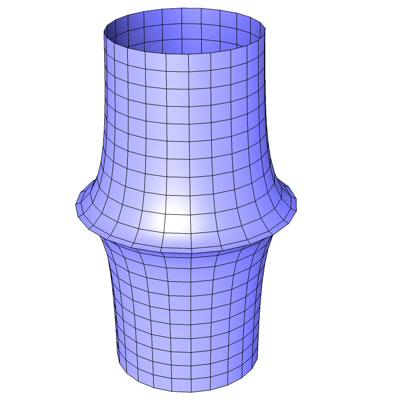

Abb. 214

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

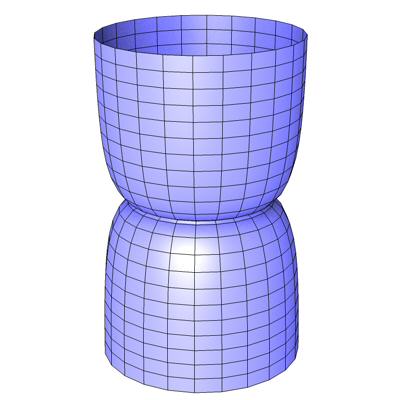

Wird bei der Konstante R das Vorzeichen geändert erhält man eine inverse Figur.


Abb. 215

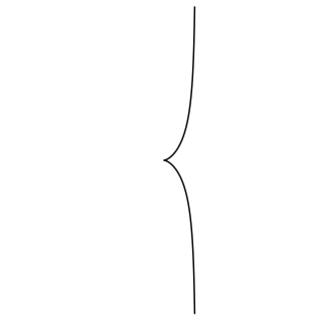

Die Zissoide (Abb. 216) wird durch folgende Gleichungen dargestellt.



x = a t2/(1 + t2)

3-484


y = a t3/(1 + t2)

3-485


Abb. 216

Weitere Informationen zur Zissoide gibt es in meinem Formelspline Tutorial.
