3.147. Strophoide Zylinder

 [vor]

Der Strophoide Zylinder wird durch folgende Gleichungen dargestellt.



x = (R + a (v2 - 1)/(v2 + 1)) cos(u)

3-476


y = a v (v2 - 1)/(v2 + 1)

3-477


z = (R + a (v2 - 1)/(v2 + 1)) sin(u)

3-478

Die Konstanten R und a bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi, pi]




v ist Element aus der Zahlenmenge [-2, 2]



Beim Strophoide Zylinder handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.

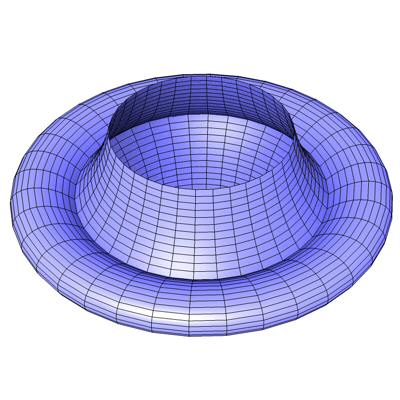

Abb. 212

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

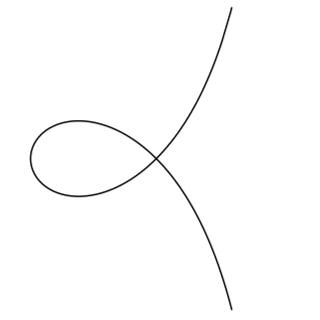

Die Strophoide (Abb. 213) wird durch folgende Gleichungen dargestellt.



x = a (t2 - 1)/(t2 + 1)

3-479


y = a t (t2 - 1)/(t2 + 1)

3-480


Abb. 213

Weitere Informationen zur Strophoide gibt es in meinem Formelspline Tutorial.
