3.11. Plücker´s Conoid

 [vor]

Der Plücker Conoid [6,11,18] wird durch folgende Gleichungen dargestellt.



x = u sqrt(1 - v2)

3-45


y = u v

3-46


z = 1 - v2

3-47

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-2, 2]




v ist Element aus der Zahlenmenge [-1, 1]



Beim Plücker´s Conoid handelt es sich um eine offene Figur, der Definitionsbereich kann daher beim Plugin verändert werden.

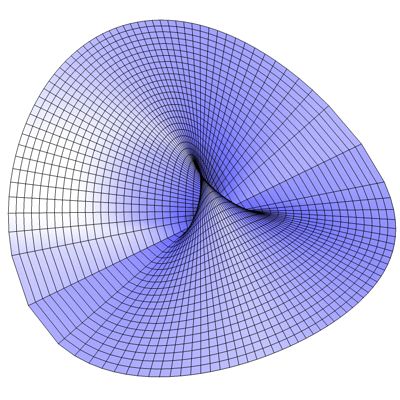

Abb. 15

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
