3.134. Tricuspoid Torus II
|
[zurück] | 3.134. Tricuspoid Torus II |
[vor] | |
Der Tricuspoid Torus II wird durch folgende Gleichungen dargestellt.
|
x = (R + r (2 sin(v) - sin(2 v))) cos(u) |
3-429 |
|
|
y = r (2 cos(v) + cos(2 v)) |
3-430 |
|
|
z = (R + r (2 sin(v) - sin(2 v))) sin(u) |
3-431 |
Die Konstanten R und r bestimmen das Aussehen der Figur.
Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.
|
u ist Element aus der Zahlenmenge [0, 2 pi] |
||
|
v ist Element aus der Zahlenmenge [0, 2 pi] |
Da es sich beim Tricuspoid Torus II um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann
beim Plugin nicht verändert werden.
Das Plugin erzeugt ein optimiertes Mesh ohne doppelte Punkte und nichtverbundene Polygone.

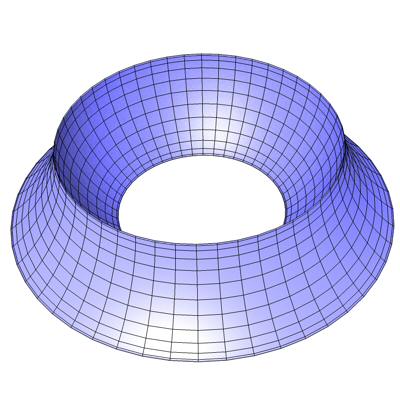

Abb. 193
Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
Im Vergleich zum Tricuspoid Torus I ist der Querschnitt um 90° gedreht.
Der Tricuspoid Torus II ist eine Sonderform des Hypozykloid-Torus II.
|
