2.46 Multi Chua II Attraktor

[vor]

Den Multi Chua II Attraktor habe ich hier [62, 66] gefunden.

Die Funktion f(x) ist wie folgt definiert.

Die Werte der Konstanten m und c sind.

  m0 = -1/7
  m1 = 2/7
  m2 = -4/7
  m3 = 2/7
  m4 = -4/7
  m5 = 2/7

  c1 = 1,0
  c2 = 2,15
  c3 = 3,6
  c4 = 8,2
  c5 = 13,0

Die Werte der Konstanten sind



alpha = 9



beta = 14,286

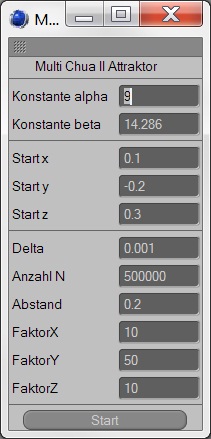

Pluginmenü

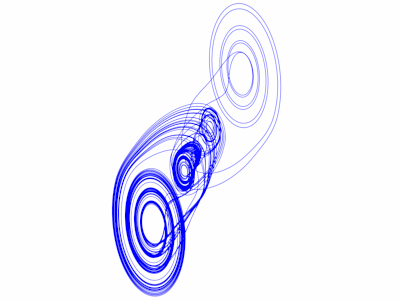

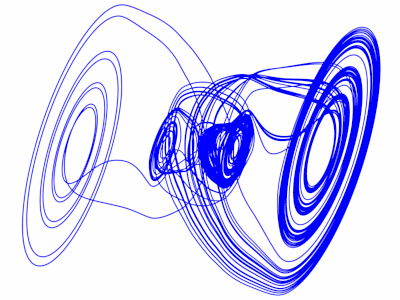

3D Ansicht (Isometrie)

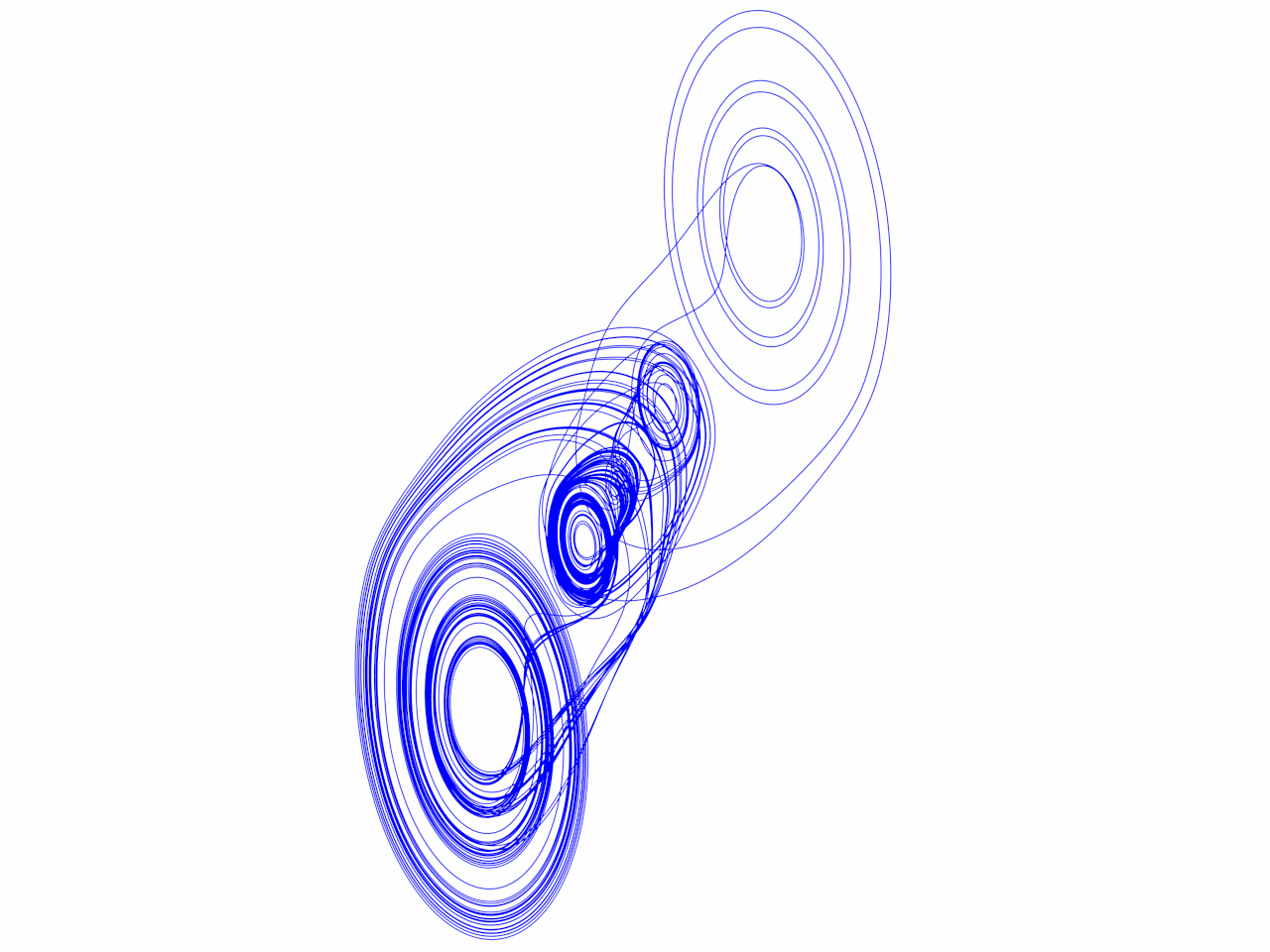

xy Ebene

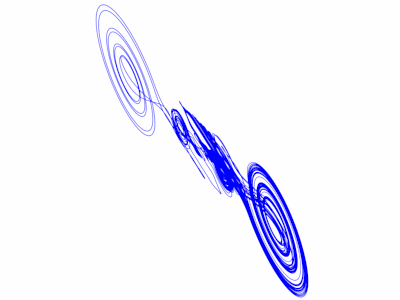

xz Ebene

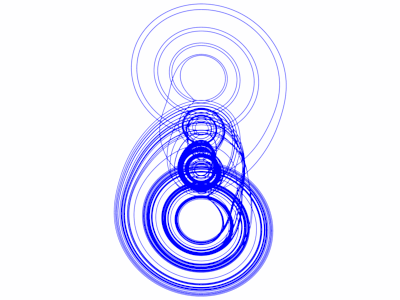

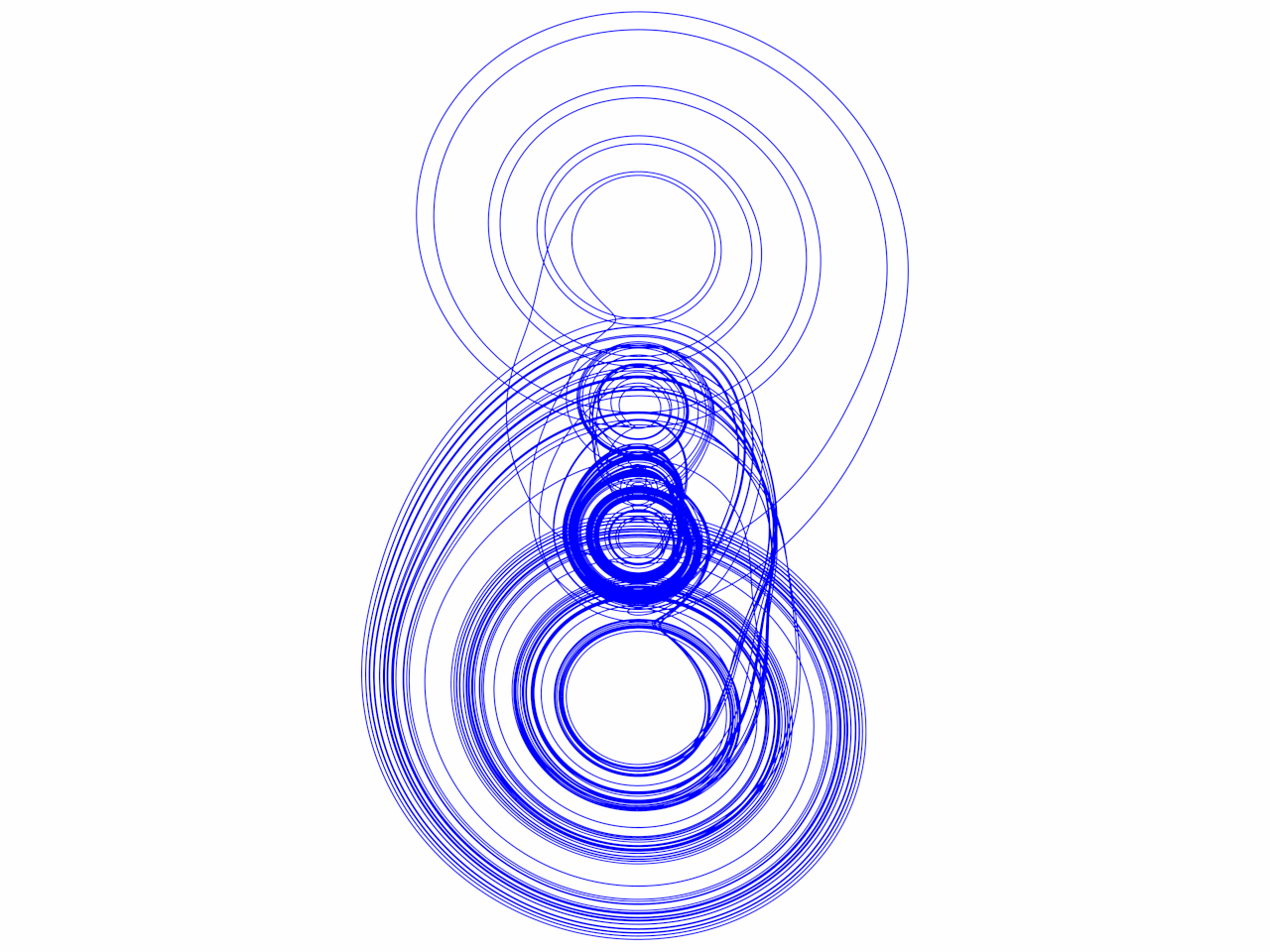

yz Ebene

In den folgenden Abbildungen sind die Koordinaten der Punkte x, y und z als Funktion der Zeit t dargestellt (500000 Punkte).

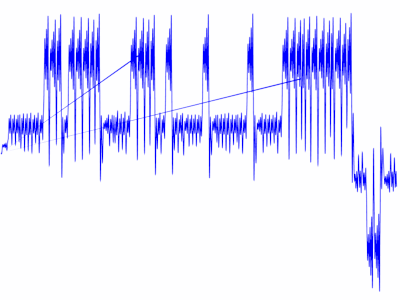

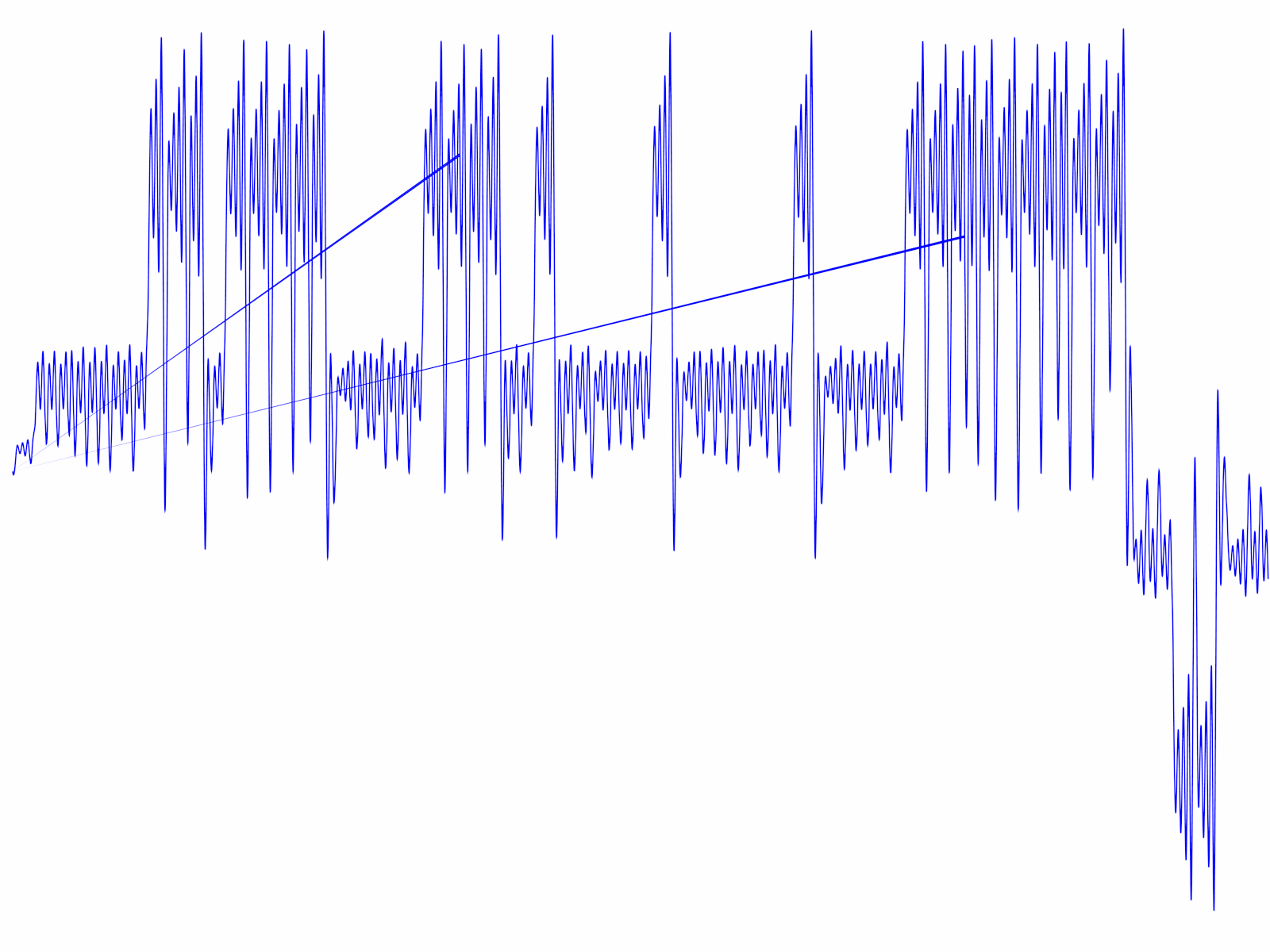

x(t)


y(t)

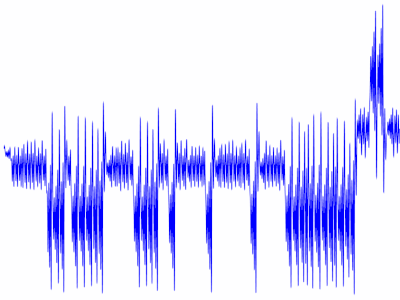

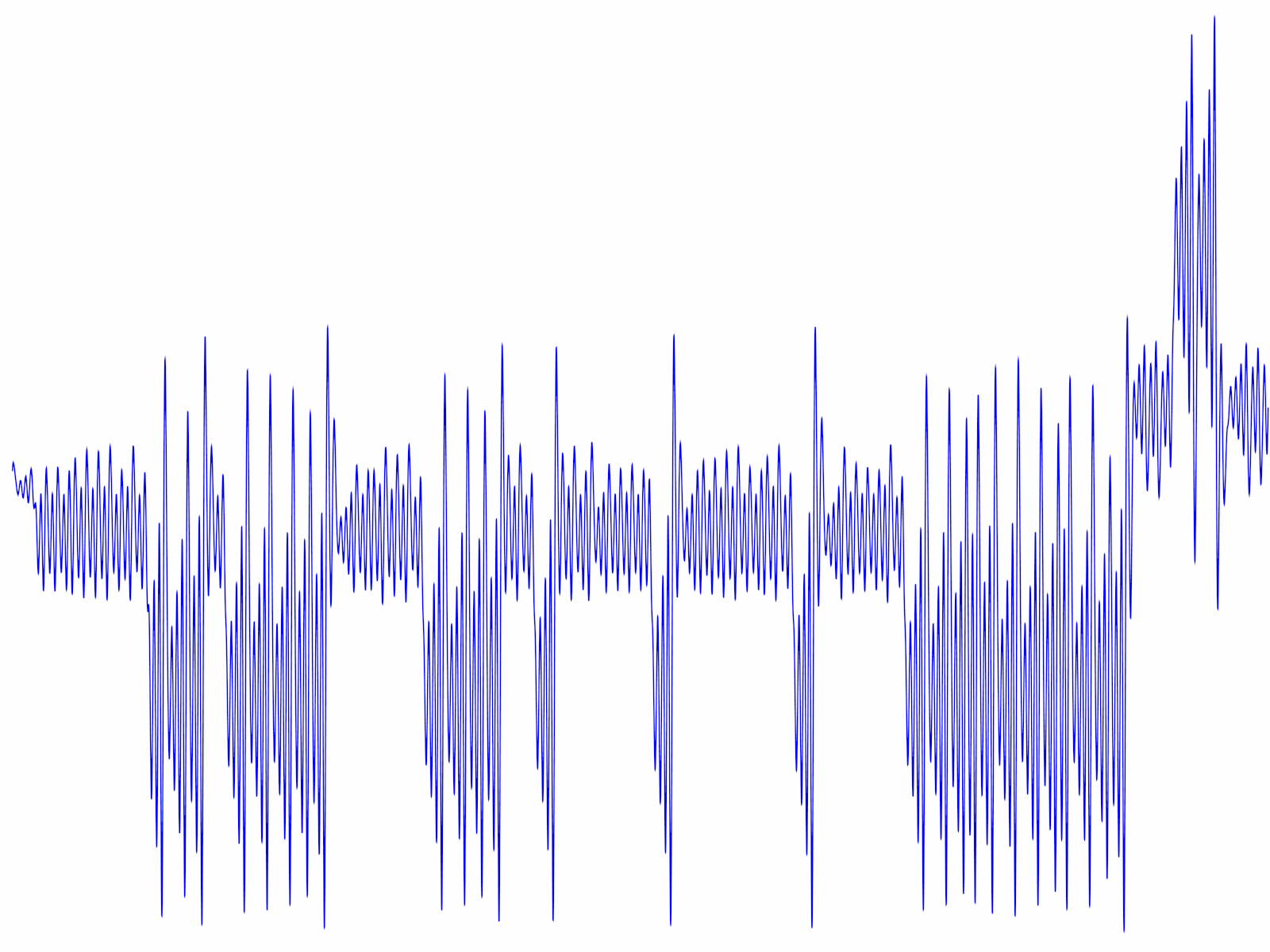

z(t)

Das Plugin zur Erzeugung des Attraktors (für Cinema Version 11) kann auf der Download Seite runtergeladen werden.
