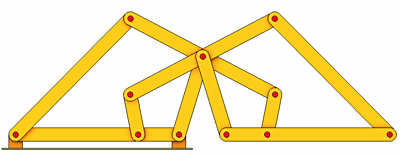

Diese Geradführung basiert auf der Kempe 2 Geradführung. Im Prinzip werden 2 Stück nebeneinander gekoppelt.

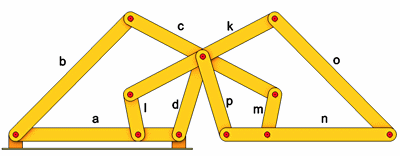

Folgende Stäbe sind gleich lang.
a = n | ||
b = o | ||
c = k | ||
d = p | ||
l = m |
Den Winkel von Stab l bestimmen wir wieder aus der Diagonalen (siehe Kempe Geradführung).

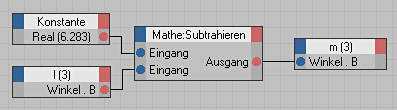

Stab m bewegt sich synchron zu Stab l.
Die restlichen Stäbe lassen sich nun einfach einfügen.
Download C4D Datei (Release 11) : Kempe3.zip
