Hochspannung

Studioblitzröhre

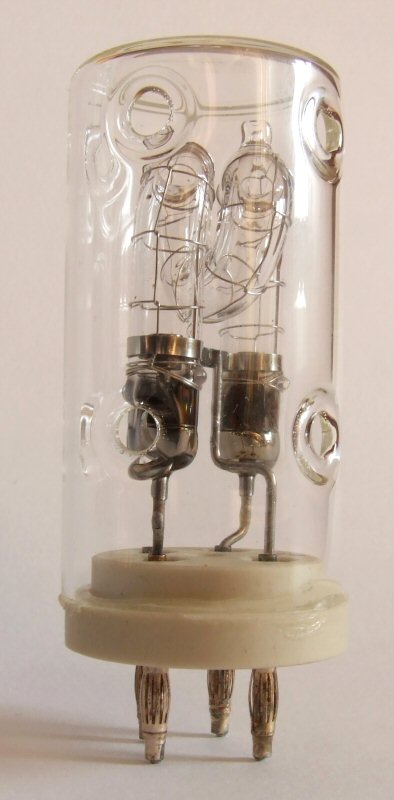

Die Blitzröhre hat einen Keramiksockel und ein klares Schutzglas. Von den 4 Kontakten am Sockel sind nur 3 angeschlossen.

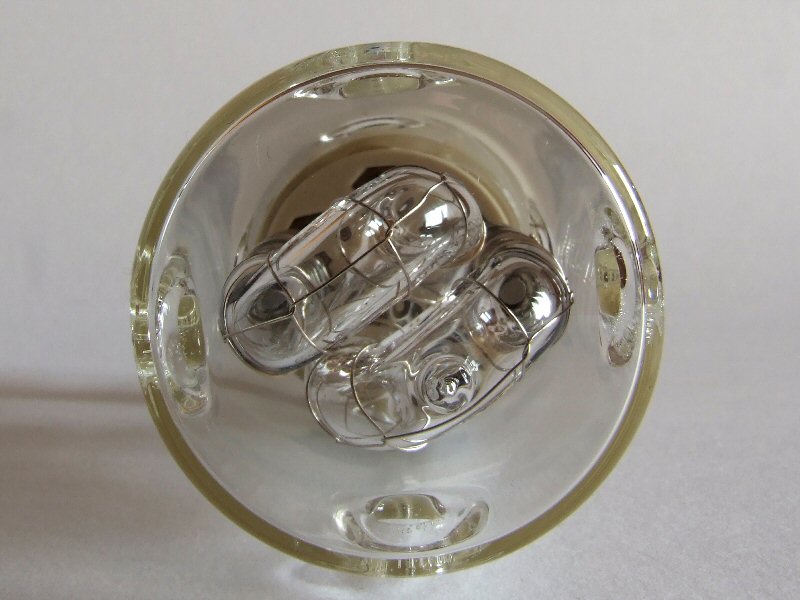

Blick von oben.

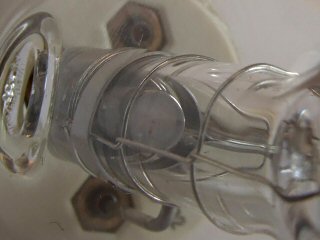

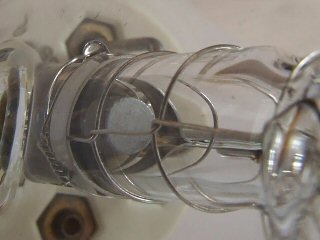

Beide Elektroden unterscheiden sich geringfügig. Die rauhere Elektrode ist wahrscheinlich die Kathode (-).

Die glattere Elektrode ist wahrscheinlich die Anode (+).

Ich habe die Blitzlampe an meinen Neontrafo 3 angeschlossen. Es bildet sich ein stabiler Lichtbogen der sich nicht bewegt.

ISO 100, Blende 7.1, 1/8 sec

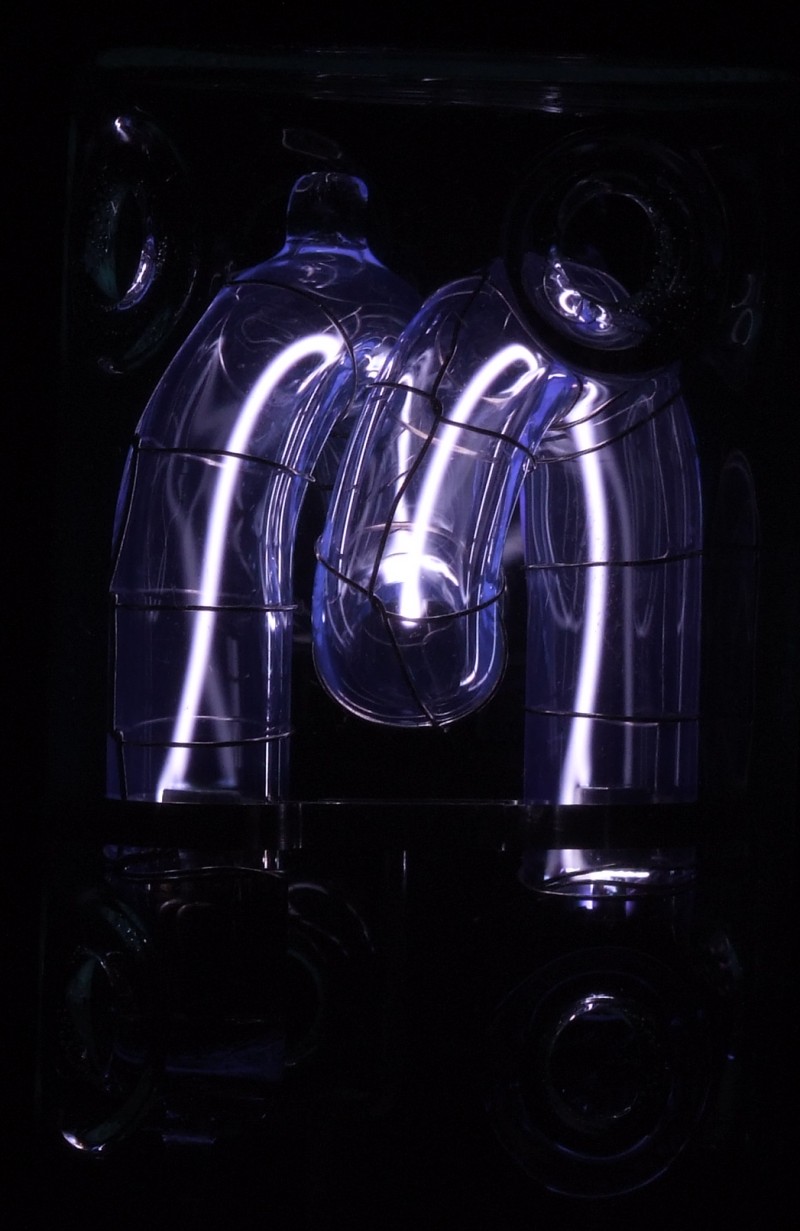

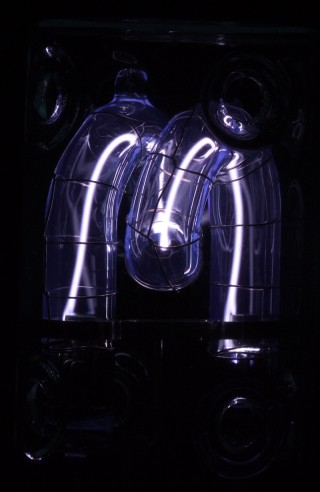

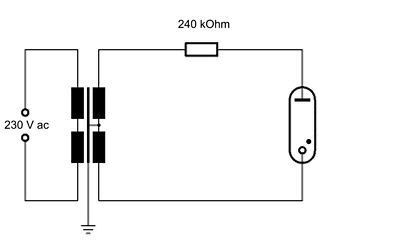

Mit einem 240 kOhm Vorwiderstand wird der Lichtbogen etwas unruhiger.

ISO 100, Blende 7.1, 1 sec

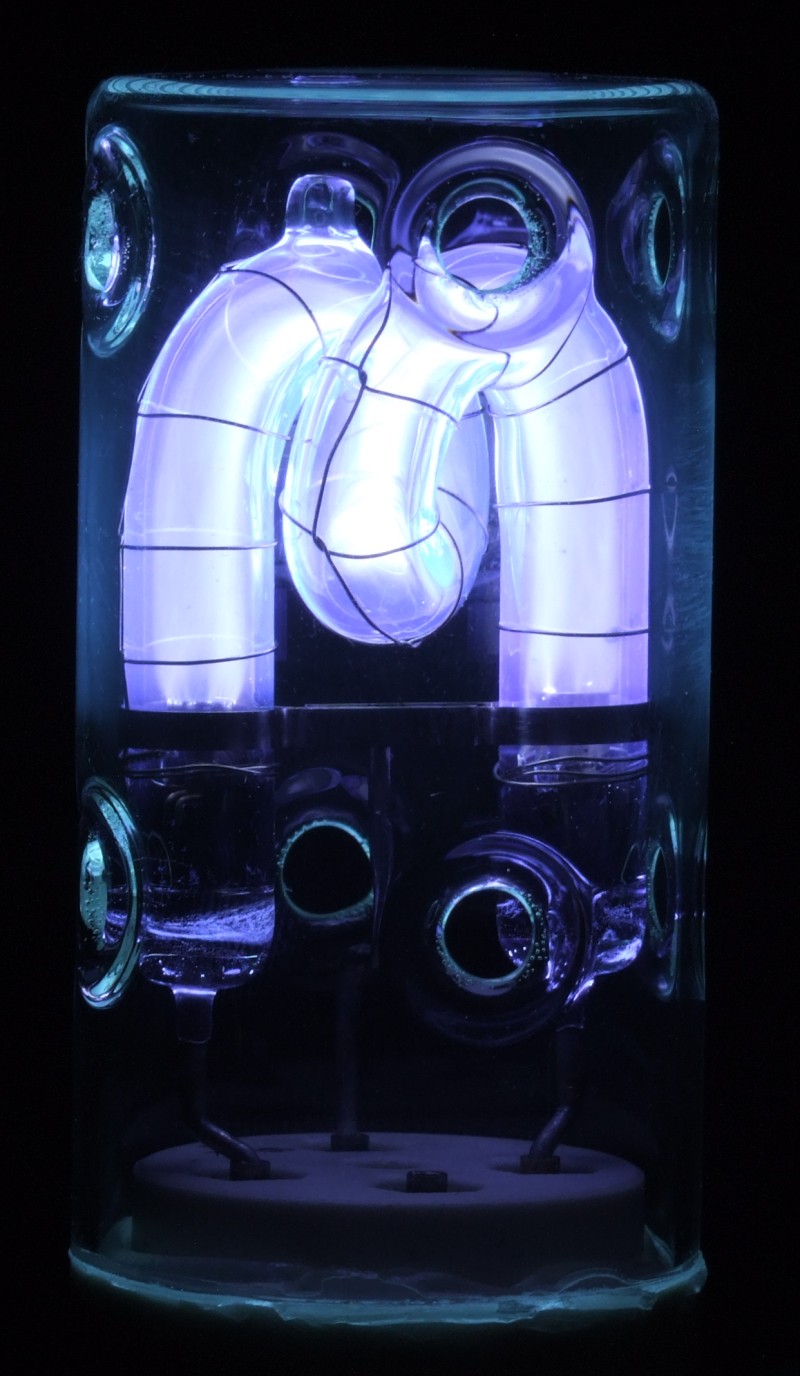

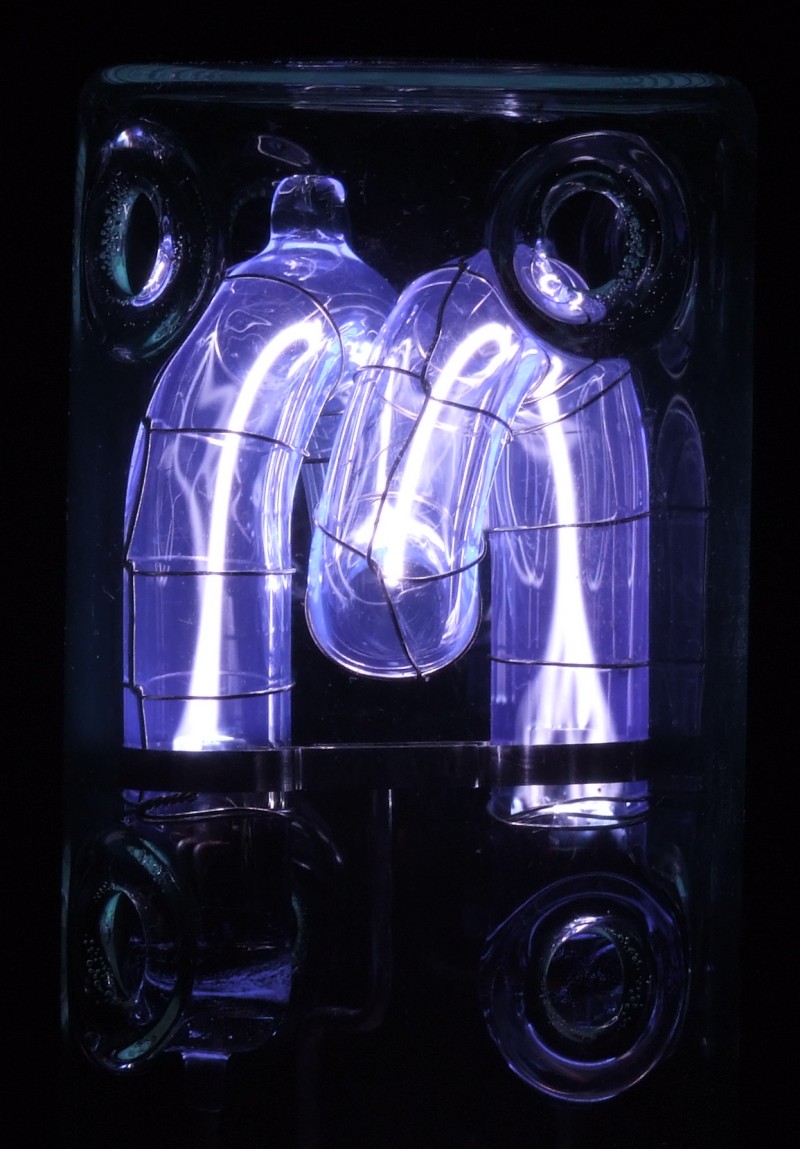

Mit einem 20 MOhm Vorwiderstand sind die Entladungen so fein das es wie eine homogene Gasentladung aussieht.

ISO 100, Blende 7.1, 5 sec

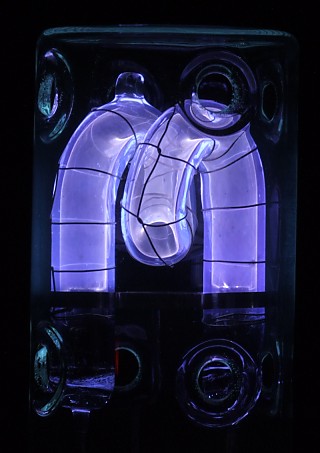

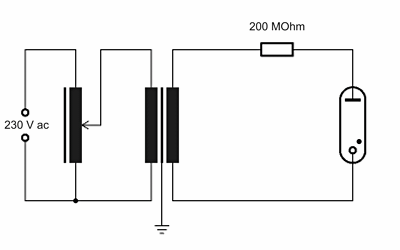

Mit einem 200 MOhm Vorwiderstand sind die Entladungen deutlich schwächer als bei 20 MOhm.

ISO 100, Blende 7.1, 10 sec
