EG&G Typ FX47C-6.5

 [vor]

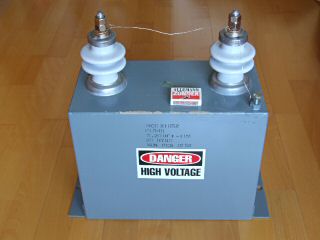

Für die nächsten Versuch habe ich meinen großen 20 kV Kondensator verwendet.

Bis 3000 V wurde mit einem Piezo Zündelement von Conrad Electronic gezündet. Ab 3000 V wurde durch Erdung des Zündstreifens gezündet.

Der Kondensator wurde auf verschiedene Spannungen geladen.

Spannung Energie
1000 V 2,6 J
2000 V 10,4 J
3000 V 23,4 J
4000 V 41,6 J
5000 V 65,0 J
6000 V 93,6 J

Die Fotos der Lichtbögen wurden durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 100, Blende 8).

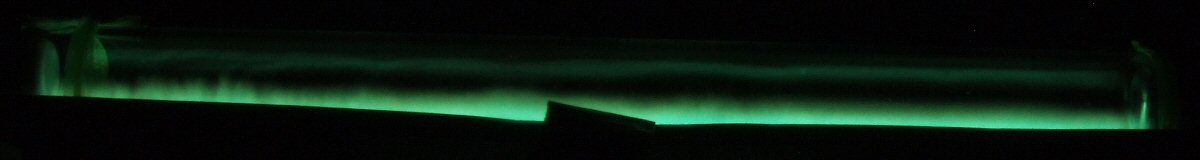

1000 V

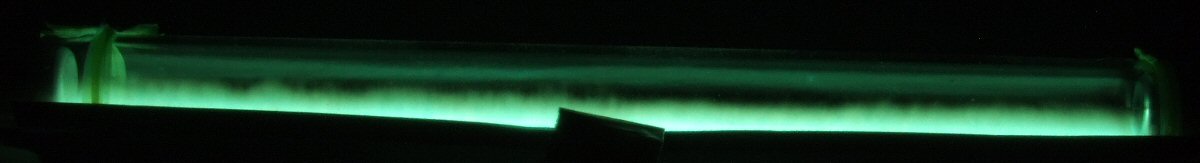

2000 V


3000 V

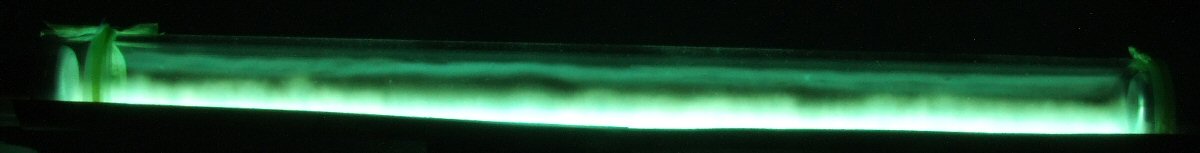

4000 V

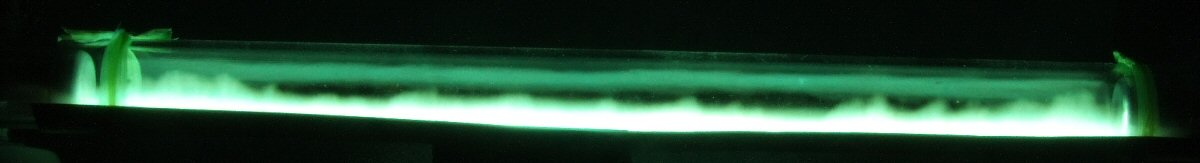

5000 V

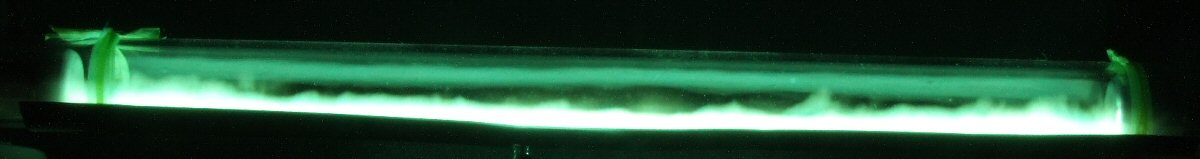

6000 V


Um wie bei der Lumix Blitzröhre eine homogene Glimmentladung zu erzeugen habe ich die Blitzröhre mit einem Vorwiderstand bei höherer Spannung betrieben. Dazu habe ich meinen Meßwandler 4 an die Blitzröhre angeschlossen. Betrieben habe ich den Meßwandler mit meinem Regeltrafo.

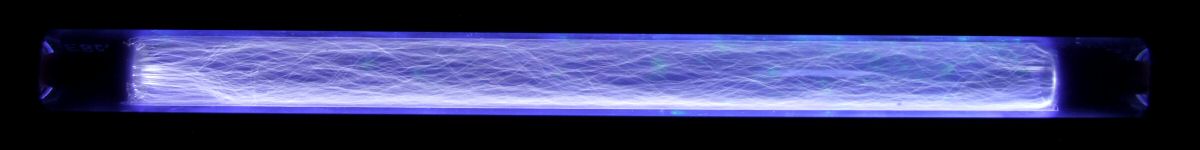

20 MOhm Widerstand


ISO 100, Blende 5.6, 2 sec

200 MOhm Widerstand


ISO 100, Blende 3.4, 4 sec

Es kommt nur zu sehr feinen Einzelentladungen aber nicht zu einer homogenen Glimmentladung.
