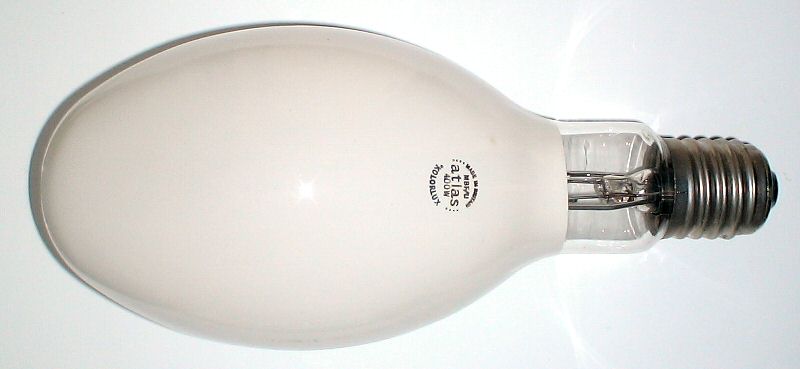

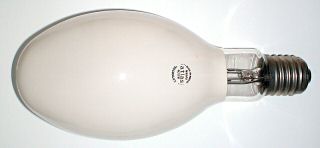

[zurück] | Atlas Kolorlux MBF/U 400 Watt |
[vor] |
Die technischen Daten wurden von einer Osram Standard Lampe übernommen.
Hersteller | Atlas |
Typ | Kolorlux MBF/U |
Leistung | 400 Watt |
Lampenspannung | 135 V |
Lampenstrom | 3,25 A |
Lichtstrom | 22000 lm |
Lebensdauer | ca. 20000 h |
Länge | 280 mm |
Durchmesser | 120 mm |

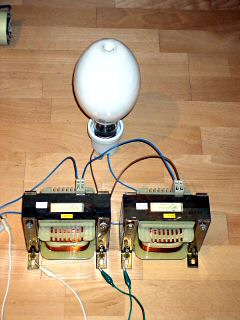

Um die Lampe auszuprobieren habe ich sie an Drossel 7 (122 mH) angeschlossen. Der Lampenstrom betrug nach dem Einschalten über 6 A und so habe ich lieber eine Drossel mit größerer Induktivität genommen. Dafür habe ich von Drossel 8 zwei in Reihe geschaltet (222 mH).

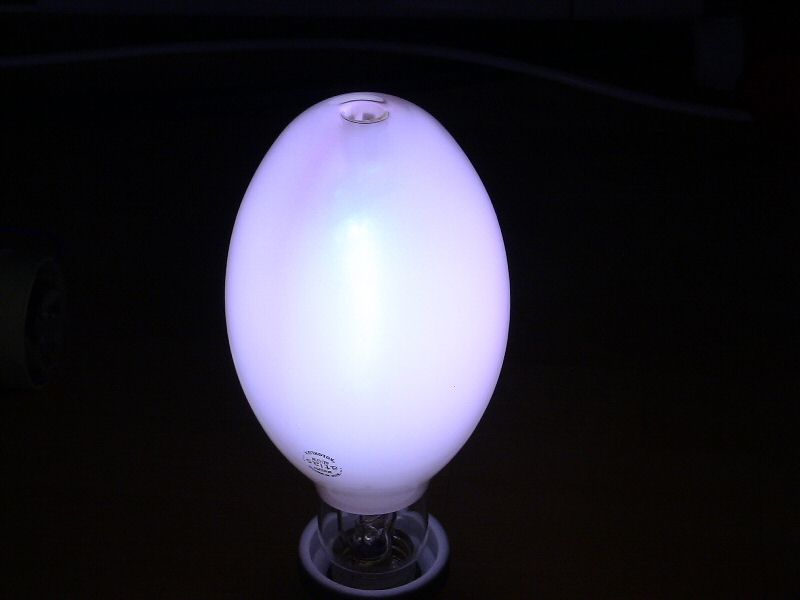

Die folgende Abbildung zeigt die Lampe kurz nach dem Einschalten.

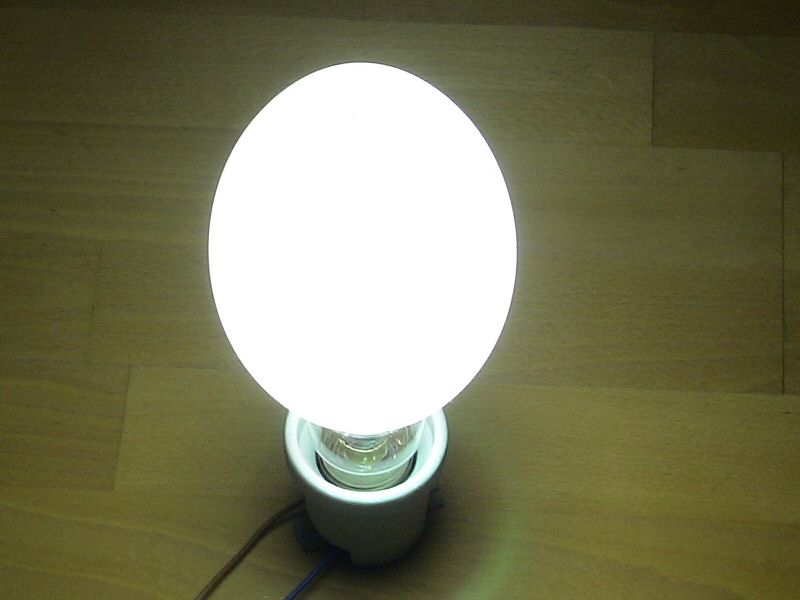

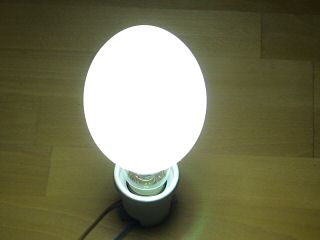

Sie benötigt mehrere Minuten um die volle Helligkeit zu erreichen.

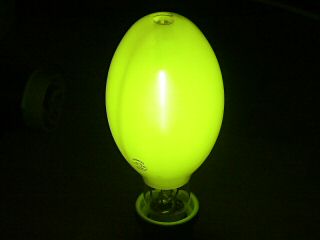

Nach Erreichen der vollen Helligkeit habe ich ein Foto durch ein Schweißschild (DIN 8) gemacht. Der Lichtbogen ist gut zu erkennen.
Der Lampenstrom nimmt nach dem Einschalten langsam ab bis die Lampe ihre Betriebstemperatur erreicht hat. Die Lampenspannung erreicht fast die Nennspannung von 135 V.

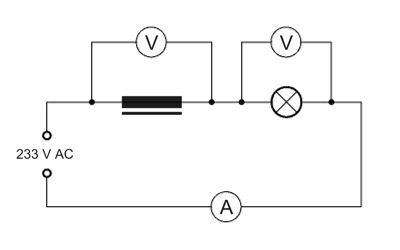

Die Spannung wurde mit dem Voltcraft Multimeter und der Strom wurde mit dem Zangenamperemeter gemessen.
Lampenstrom | Lampenspannung | Drosselspannung |
2,73 A | 35 V | 225 V |
2,38 A | 80 V | 208 V |
2,25 A | 102 V | 196 V |
2,03 A | 125 V | 180 V |
1,95 A | 130 V | 177 V |
