Osram XBO 5000 Watt

 [vor]

Die Betriebsparameter habe ich aus dem aktuellen Datenblatt von Osram. Der Lampenkolben besteht aus Quarzglas, es wird aber kein Ozon erzeugt (OFR Typ).

Die Lampe wurde mir freundlicherweise von der Firma CinemaxX Cinema GmbH & Co. KG zur Verfügung gestellt. An dieser Stelle nochmals vielen Dank.

Hersteller Osram
Typ XBO 5000 W/H OFR
Leistung 5000 Watt
Versorgungsspannung 35 V DC
Lampenstrom 140 A
Regelbereich 100 - 150 A
Zündspannung 36 kV
minimale Zündspannung 85 / 110 V
Elektrodenabstand 7,5 mm
Lichtstrom 225000 lm
Lebensdauer ca. 1500 h
Länge 433 mm
Durchmesser 70 mm

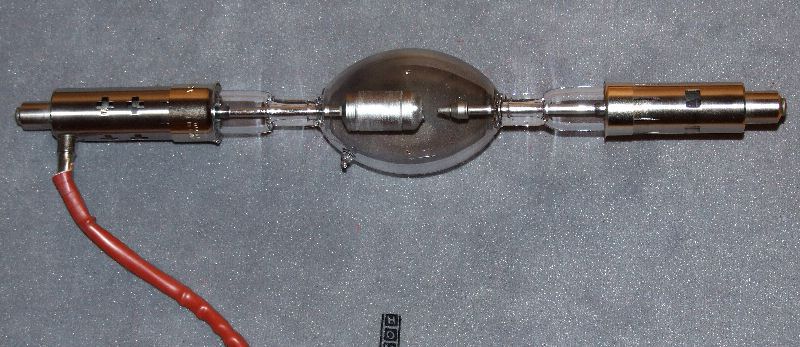

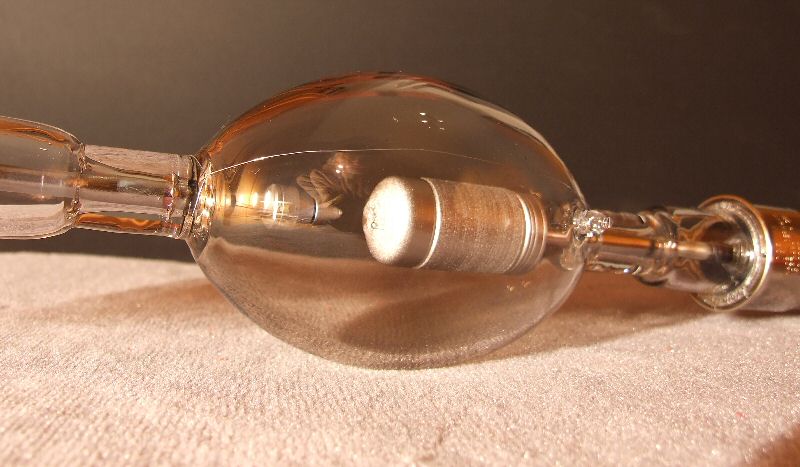

Die Lampe hat ein Speziel-Fleece als Splitterschutz. An der Anode (+) hat sie einen Kabelanschluß.

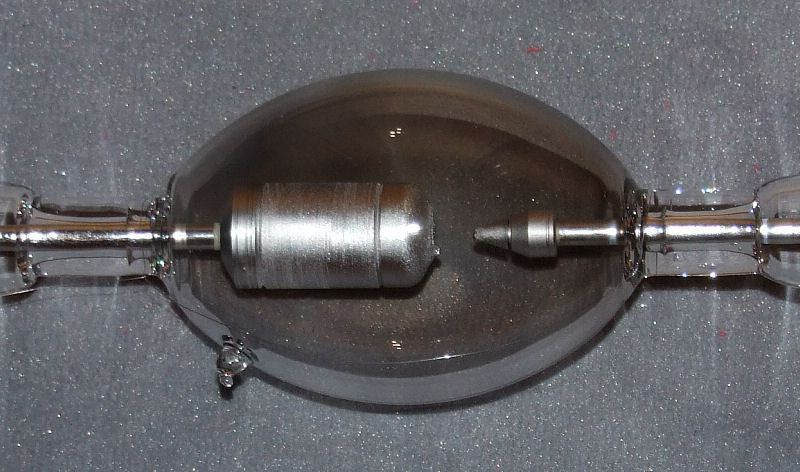

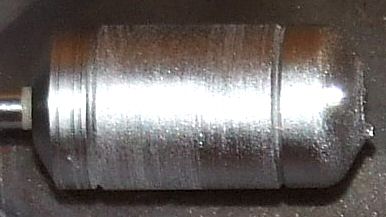

Anode

Kathode

Um in der Lampe eine Entladung zu zünden habe ich sie an meinen Meßwandler 3 angeschlossen, um die Spannung zu variieren habe ich den Regeltrafo benutzt. Zur Strombegrenzung wurde ein 2 kW Tauchsieder in Reihe zum Meßwandler geschaltet.

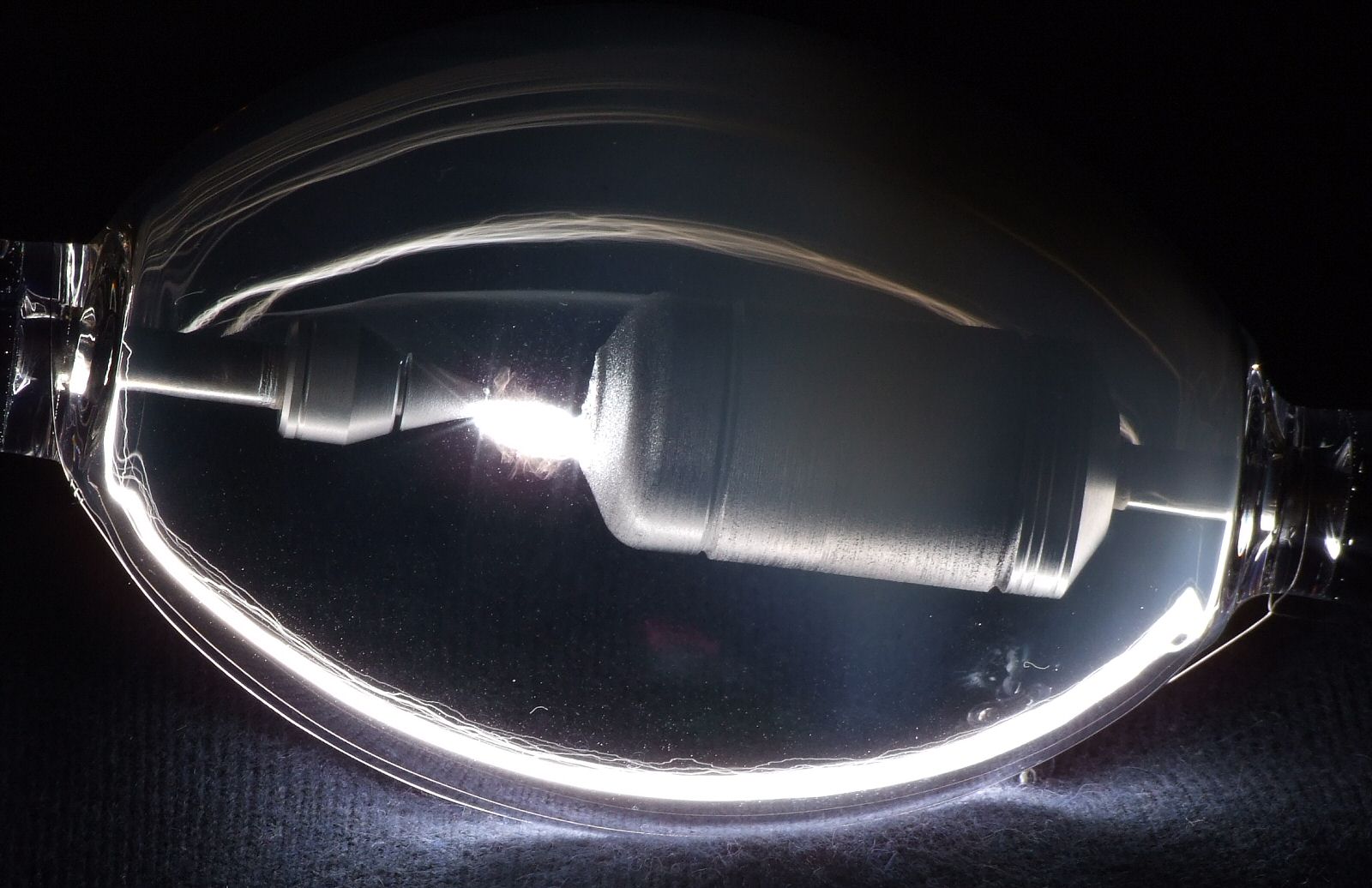

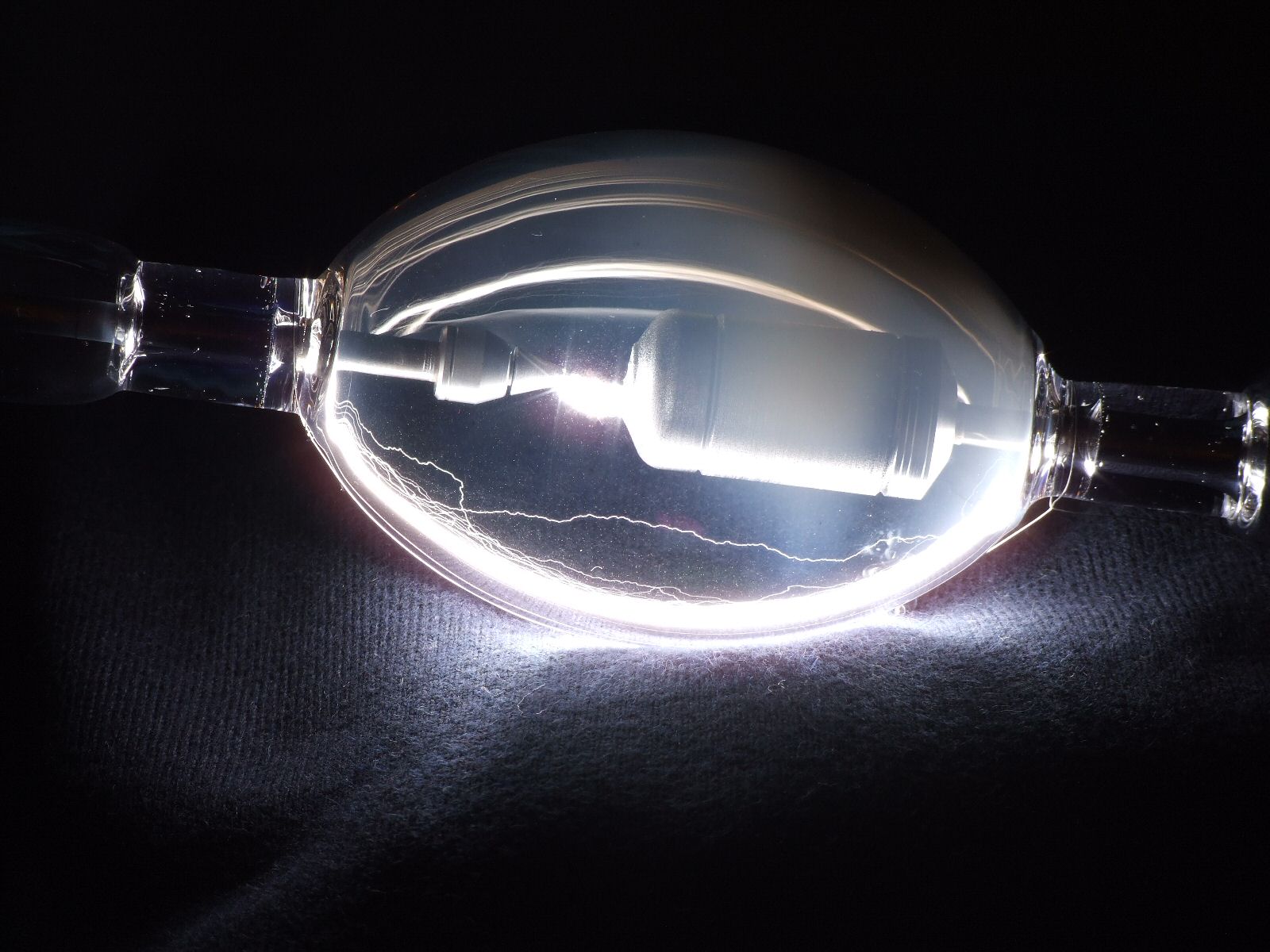

Zwischen den Elektrodenspitzen zündet ein Lichtbogen und es kommt zu Gleitentladungen an der Glasinnenwand.

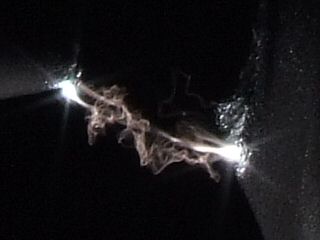

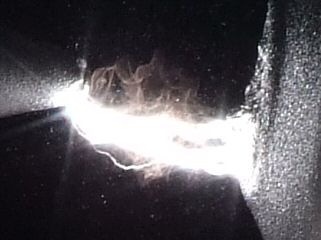

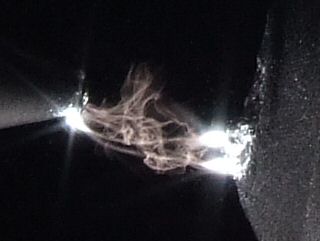

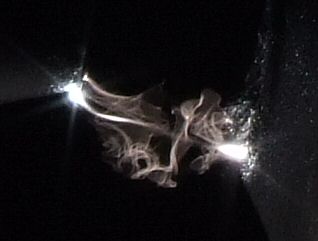

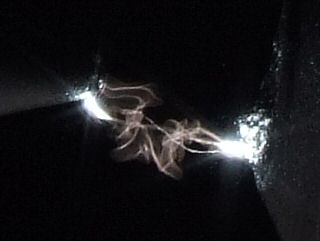

Bei kürzerer Belichtungszeit sieht man zwischen den Elektrodenspitzen eigenartige Verwirbelungen.
