Osram XBO 3000 Watt

 [vor]

Die Betriebsparameter habe ich aus dem aktuellen Datenblatt von Osram. Der Lampenkolben besteht aus Quarzglas, es wird aber kein Ozon erzeugt (OFR Typ).

Hersteller Osram
Typ XBO 3000 W/HS OFR
Leistung 3000 Watt
Versorgungsspannung 29 V DC
Lampenstrom 100 A
Regelbereich 60 - 110 A
Zündspannung 36 kV
minimale Zündspannung 85/110 V
Elektrodenabstand 6 mm
Lichtstrom 130000 lm
Lebensdauer ca. 2000 h
Länge 342 mm
Durchmesser 60 mm

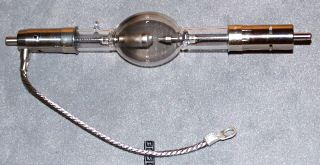

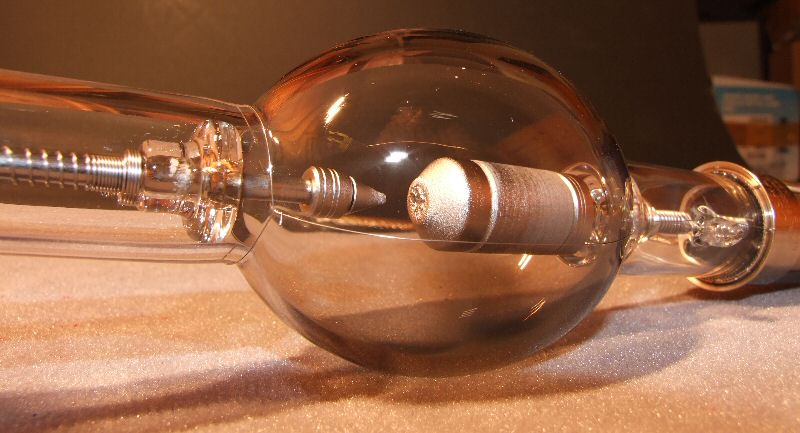

Die Lampe hat ein Speziel-Fleece als Splitterschutz. An der Anode (+) hat sie einen Kabelanschluß.

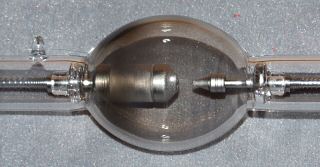

Anode

Kathode

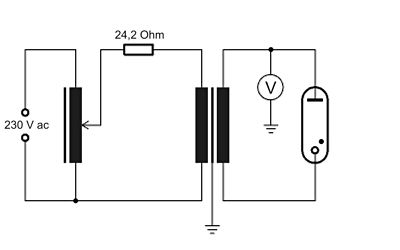

Um in der Lampe eine Entladung zu zünden habe ich sie an meinen Meßwandler 3 angeschlossen, um die Spannung zu variieren habe ich den Regeltrafo benutzt. Zur Strombegrenzung wurde ein 2 kW Tauchsieder in Reihe zum Meßwandler geschaltet.

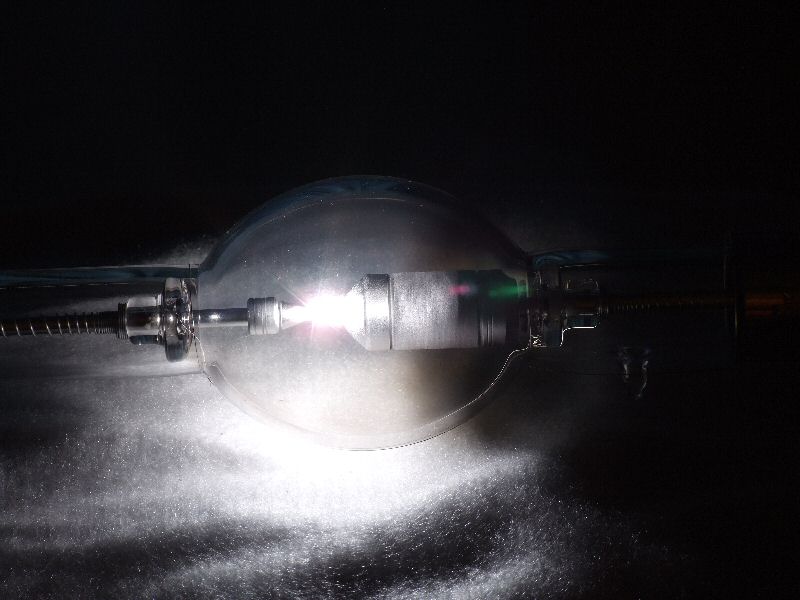

Zwischen den Elektrodenspitzen zündet ein Lichtbogen.

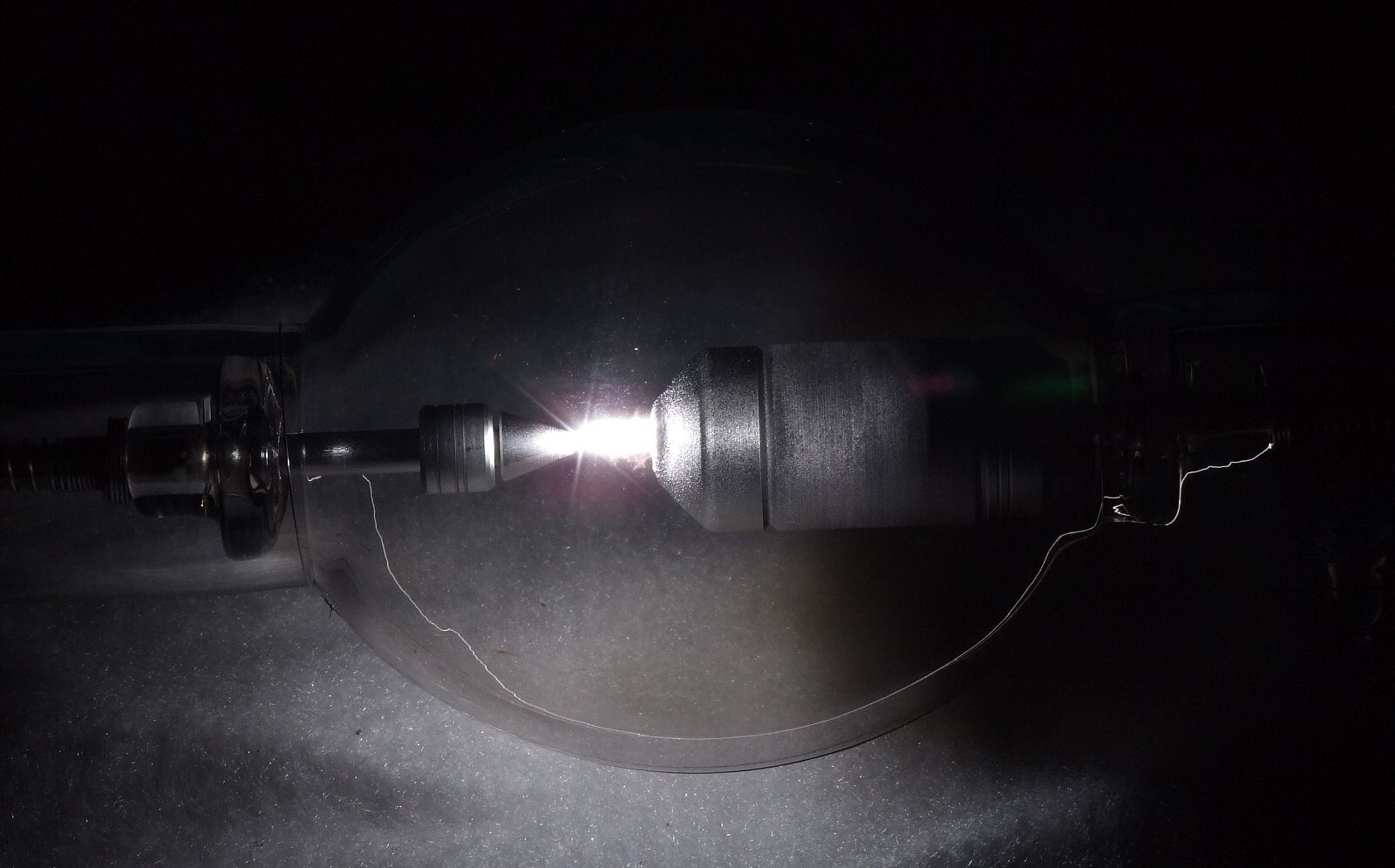

Zusätzlich zur Hauptentladung zwischen den Elektrodenspitzen kommt es gelegentlich zu Gleitentladungen an der Glasinnenwand.
