SOX 135 Watt

[vor]

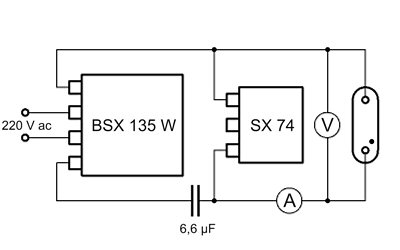

Um die Lampe mit Vorschalt- und Zündgerät korrekt zu betreiben benötigte ich noch einen Kondensator mit 6,6 µF. Da ich keinen passenden besitze habe ich 7 Mikrowellen Kondensatoren parallel geschaltet. Dazu habe ich die Kondensatoren 3, 5, 9, 13, 14, 23 und 25 verwendet. Damit komme ich auf eine Kapazität von 6,69 µF. Die 220 V habe ich exakt mit meinem Regeltrafo eingestellt.

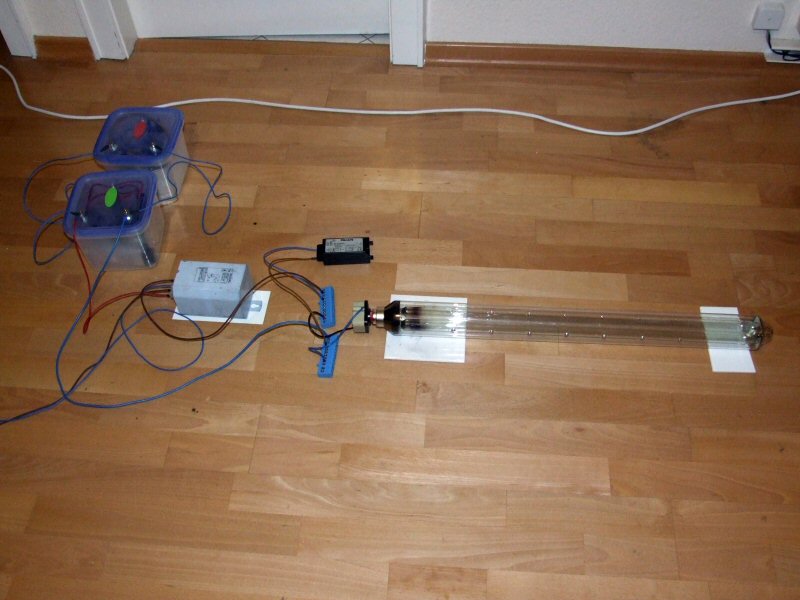

Das folgende Bild zeigt den provisorischen Aufbau. Die Mikrowellen Kondensatoren befinden sich in den beiden Gefrierboxen, das vereinfacht den Aufbau.

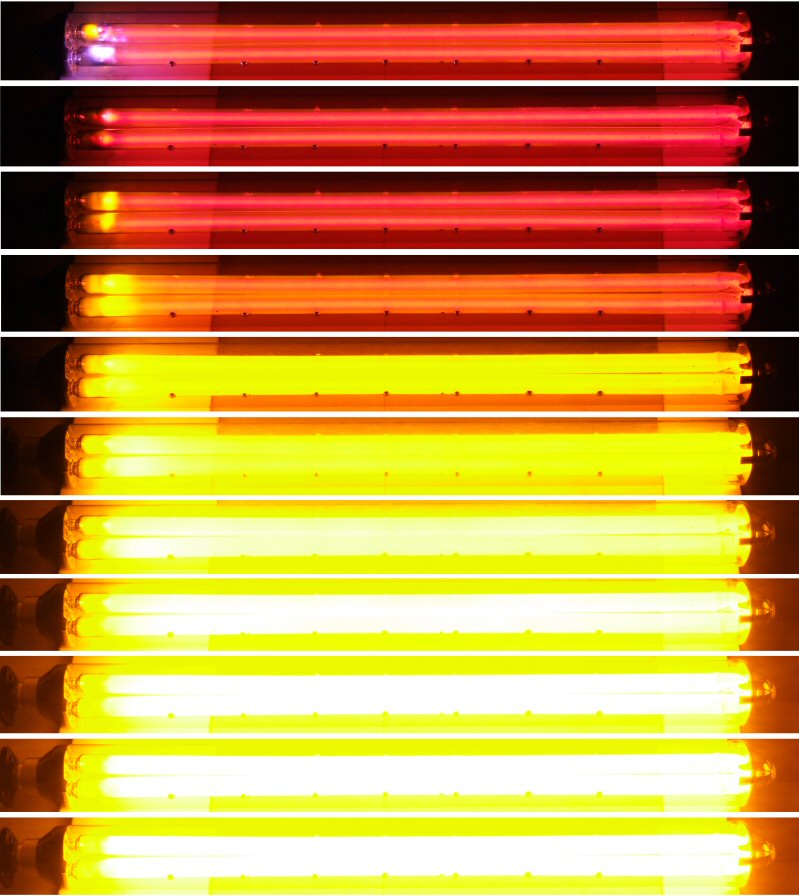

Nach dem Einschalten benötigt die Lampe einige Zeit um ihre maximale Helligkeit zu erreichen. Die folgenden 11 Aufnahmen wurden direkt nach dem Einschalten und dann jeweils nach einer Minute aufgenommen. Die Aufnahmen wurden alle mit der gleichen Kameraeinstellung (Iso 200, Blende 8, 1/50 sec) gemacht, die Helligkeit ist direkt vergleichbar.

Nach dem Zünden der Lampe wurde der Lampenstrom und die Lampenspannung gemessen. Der Lampenstrom wurde mit dem Zangenamperemeter und die Spannung mit dem Voltcraft Multimeter gemessen.

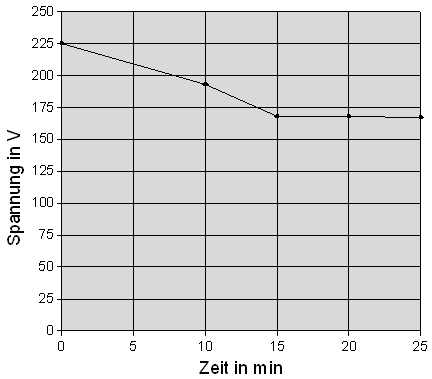

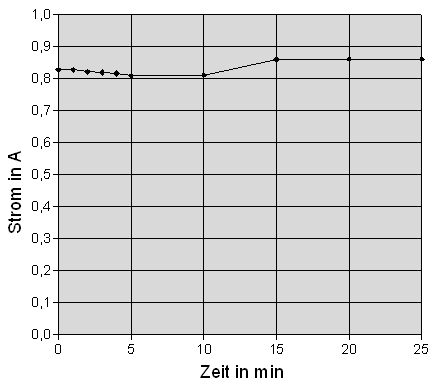

Der Strom bleibt während der Startphase relativ konstant, die Spannnung sinkt von 225 V auf 167 V.

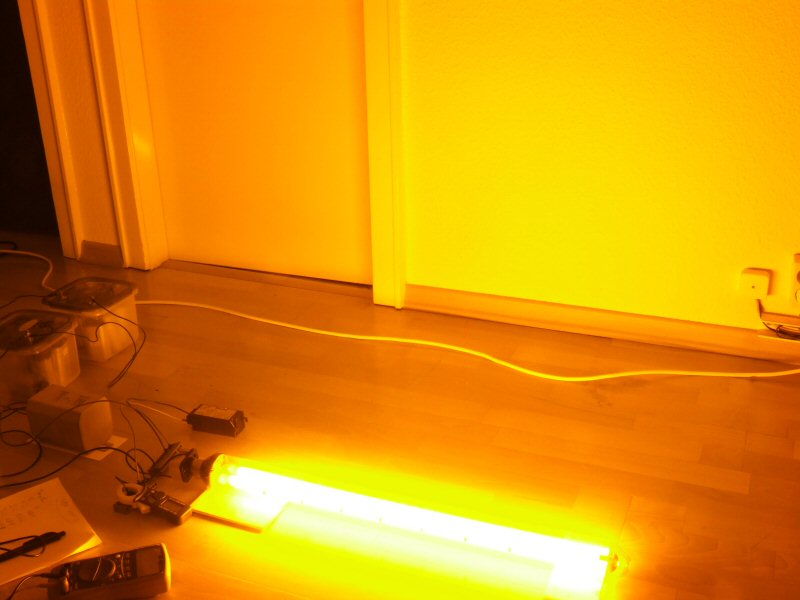

Die Lampe taucht das Zimmer in ein schönes Gelb.

Die Farbwiedergabe ist allerdings miserabel. Um das zu demonstrieren habe ich einige farbige Putzmittel fotographiert.

Das obere Bild wurde mit normaler Beleuchtung (Energiesparlampe) aufgenommen, das untere Bild mit der Natriumdampflampe.
