3.3.13. Mikrowellentrafo 13

 [vor]

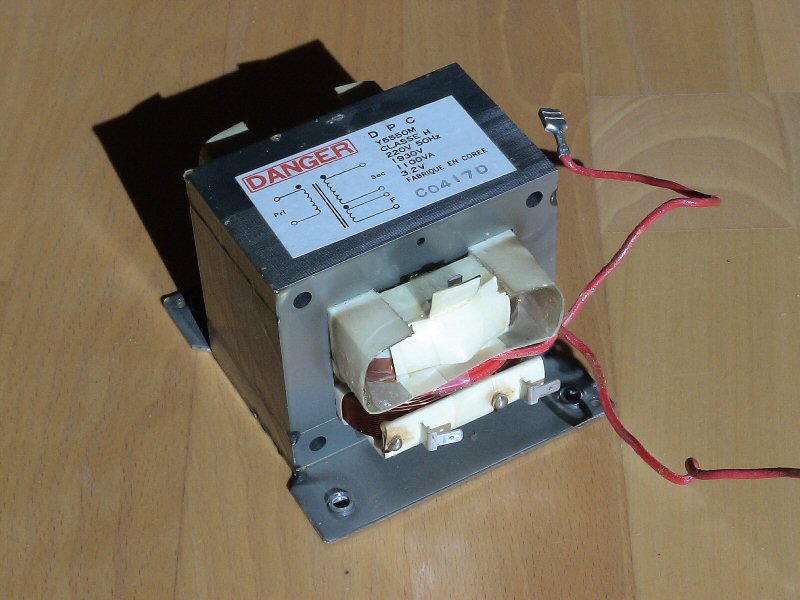

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Moulinex
Typ Mikro Chef MO 55
Nennspannung 220 V
Nennaufnahme 1000 Watt
HF Leistung ? Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet. Der Trafo liefert laut Typenschild 1930 V bei 1100 VA.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 309 mH (120 Hz)
Induktivität Primärspule 62 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 9,6 * 8,0 * 6,0 cm
