3.3.14. Mikrowellentrafo 14

[vor]

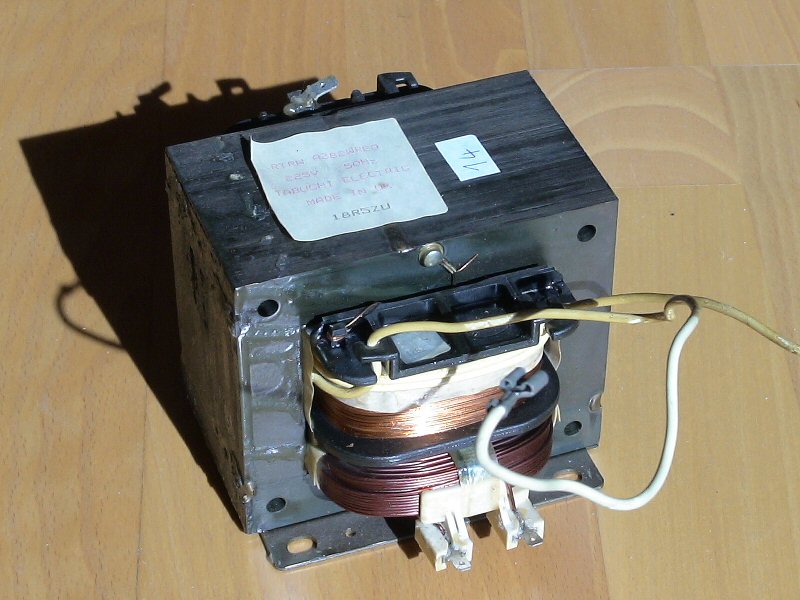

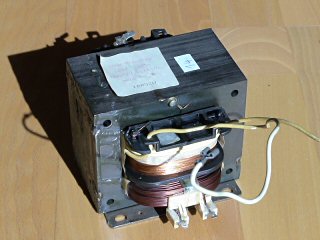

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Sharp
Typ R-4V15
Nennspannung 220 - 230 V
Nennaufnahme ? Watt
HF Leistung 1000 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 174 mH (120 Hz)
Induktivität Primärspule 37 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 11,6 * 9,6 * 6,8 cm
