3.3.12. Mikrowellentrafo 12

[vor]

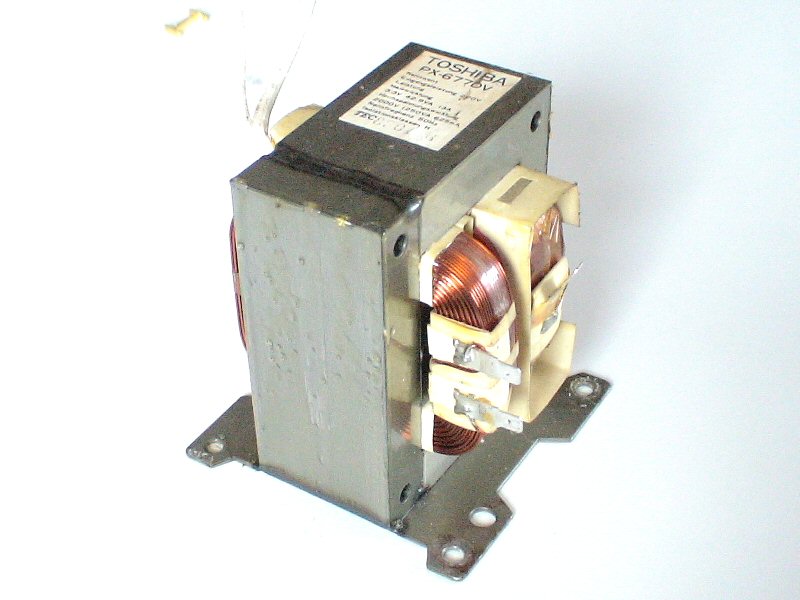

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Rowenta
Typ Cubic Line
Nennspannung 220 V
Nennaufnahme 1150 Watt
HF Leistung 600 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet. Der Trafo stammt von Toshiba (PX 677 DV), erliefert bei 2000 V 625 mA.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 2000 V
Leerlaufstrom 1,93 A
Kurzschlußstrom bei 100 V 5,15 A
Induktivität Primärspule 248 mH (120 Hz)
Induktivität Primärspule 54,5 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,1 * 11,8 * 5,3 cm
