3.3.11. Mikrowellentrafo 11

 [vor]

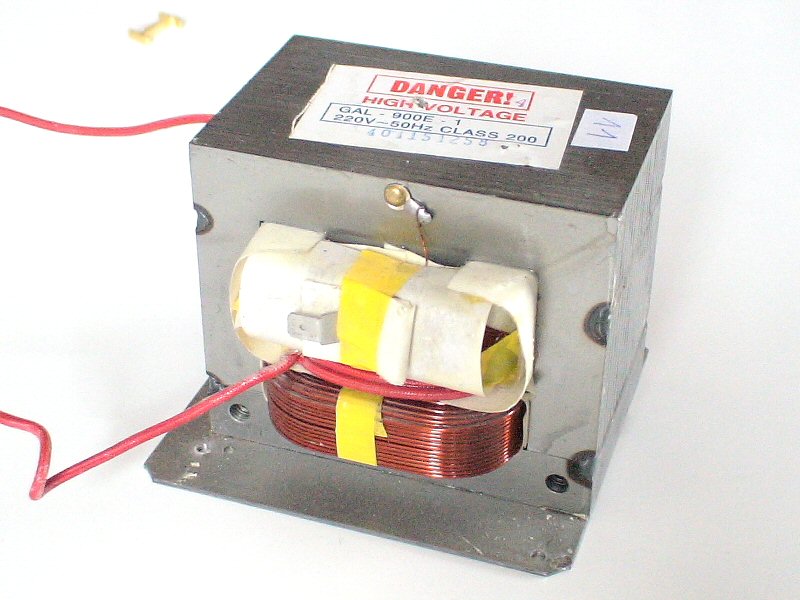

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Exquisit
Typ WD900ESL25
Nennspannung 230 V
Nennaufnahme 1400 Watt
HF Leistung 900 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 2111 V
Leerlaufstrom 3,79 A
Kurzschlußstrom bei 100 V 6,35 A
Induktivität Primärspule 248 mH (120 Hz)
Induktivität Primärspule 45,4 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,5 * 8,8 * 6,8 cm
