3.3.10. Mikrowellentrafo 10

 [vor]

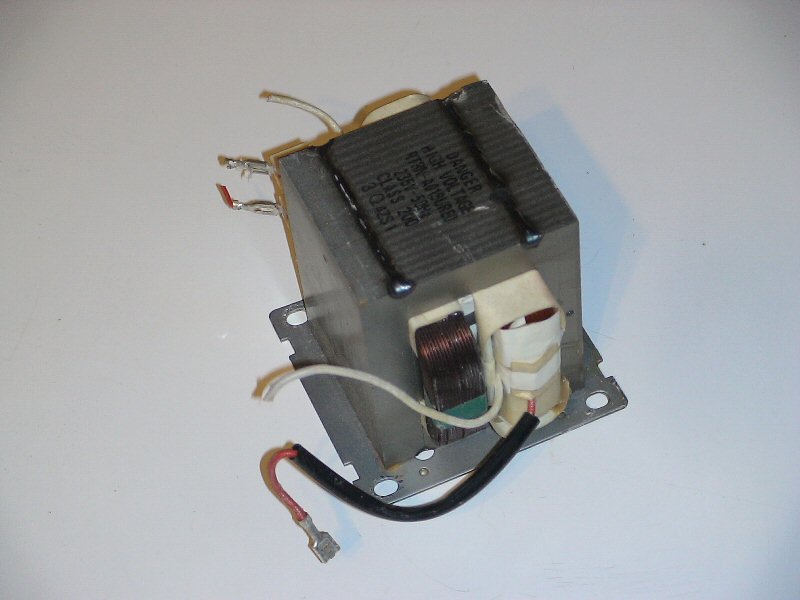

Über diesen Trafo habe ich keine Informationen da ich ihn schon ausgebaut bekommen habe.

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 2163 V
Leerlaufstrom 2,54 A
Kurzschlußstrom bei 100 V 6,96 A
Induktivität Primärspule 281 mH (120 Hz)
Induktivität Primärspule 40,5 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 8,0 * 9,6 * 7,3 cm
